iTHERM SurfaceLine TM611
Endress+Hauser
6.1
Exigences relatives au raccordement
Un tournevis cruciforme, Pozidriv Z1 par exemple, est nécessaire au câblage du
transmetteur pour tête de sonde iTEMP avec bornes à visser. Les bornes enfichables
peuvent être câblées sans outil.
Les capteurs de température filaires RTD ou TC peuvent être câblés sans aucun outil, p. ex.
jusqu' à un transmetteur sur rail DIN séparé monté dans l' a rmoire de commande.
ATTENTION
L
Risque associé à l'activation incontrôlée des process ! Risque de court-circuit et de
blessure !
‣
Couper l' a limentation électrique avant de procéder au raccordement de l' a ppareil.
ATTENTION
L
Un raccordement incorrect compromet la sécurité électrique ! Risque de court-circuit
et de blessure !
‣
Couper l' a limentation électrique avant de procéder au raccordement de l' a ppareil.
Si l' a ppareil est utilisé en zone explosible, voir la documentation Ex séparée pour
toutes les informations sur la protection contre les explosions. La documentation Ex
est fournie en standard avec tous les appareils agréés pour l' u tilisation en zone
explosible.
6.2
Affectation des bornes
Les câbles de raccordement du capteur de température industriel sont équipés de
cosses de bornes. Le diamètre nominal des cosses de câble est ø1,3 mm (0,05 in).
6.2.1

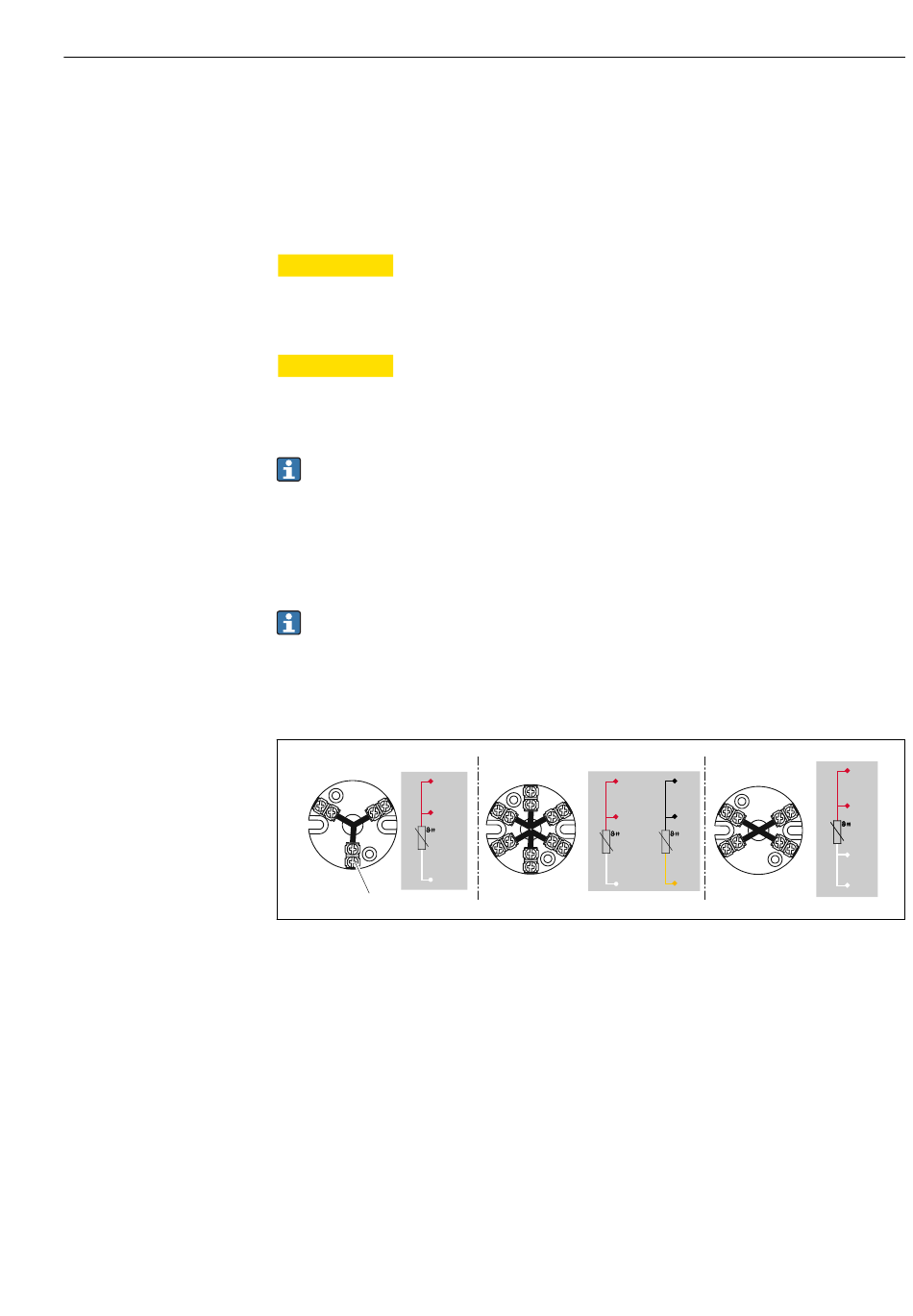

Type de raccordement du capteur : capteur de température
industriel RTD
1
RD
R1
R3
R1
RD
R3
W5
WH
W5
4
2
Bornier céramique monté
1
3 fils
2
2x3 fils
3
4 fils
4
Vis extérieure
2
R2
RD
R1
B5
R1
W3
RD
R2
B6
B6
G4
B5
WH
W3
Raccordement électrique
3
R3
BK
R1
R3
R1
BK
W4
W6
W4
YE
G4
W6
RD
RD
WH
WH
A0045453
17
