iTHERM SurfaceLine TM611
Endress+Hauser
Afin d' a ssurer le maintien de l' i ndice de protection du boîtier après l' i nstallation sur le
terrain ou après l' e ntretien, le respect des points suivants est obligatoire :
• Les joints du boîtier doivent être propres et intacts avant d' ê tre placés dans la rainure
prévue à cet effet. Sécher, nettoyer ou remplacer en cas d' h umidité ou de joints mouillés.
• Serrer toutes les vis du boîtier et les couvercles à visser.
• Les câbles utilisés pour le raccordement doivent avoir le diamètre extérieur spécifié (p.
ex. M20x1,5, diamètres de câble ø 8 ... 12 mm).
• Serrer fermement le presse-étoupe et l' u tiliser uniquement dans la zone de serrage
spécifiée (le diamètre de câble doit être adapté au presse-étoupe).
• Les câbles doivent former une boucle vers le bas avant d' e ntrer dans le presse-étoupe
("piège à eau"). Ainsi, l' h umidité susceptible d' a pparaître ne peut pas pénétrer dans le
presse-étoupe. Monter l' a ppareil de sorte que les presse-étoupes soient orientés vers le
bas.
• Ne pas torsader les câbles et n' u tiliser que des câbles ronds.
• Les presse-étoupes inutilisés doivent être obturés à l' a ide des bouchons aveugles fournis.
• Ne pas retirer du presse-étoupe la gaine de protection utilisée.
L' o uverture/la fermeture répétée de l' a ppareil est possible mais a un impact négatif sur
l' i ndice de protection.
12

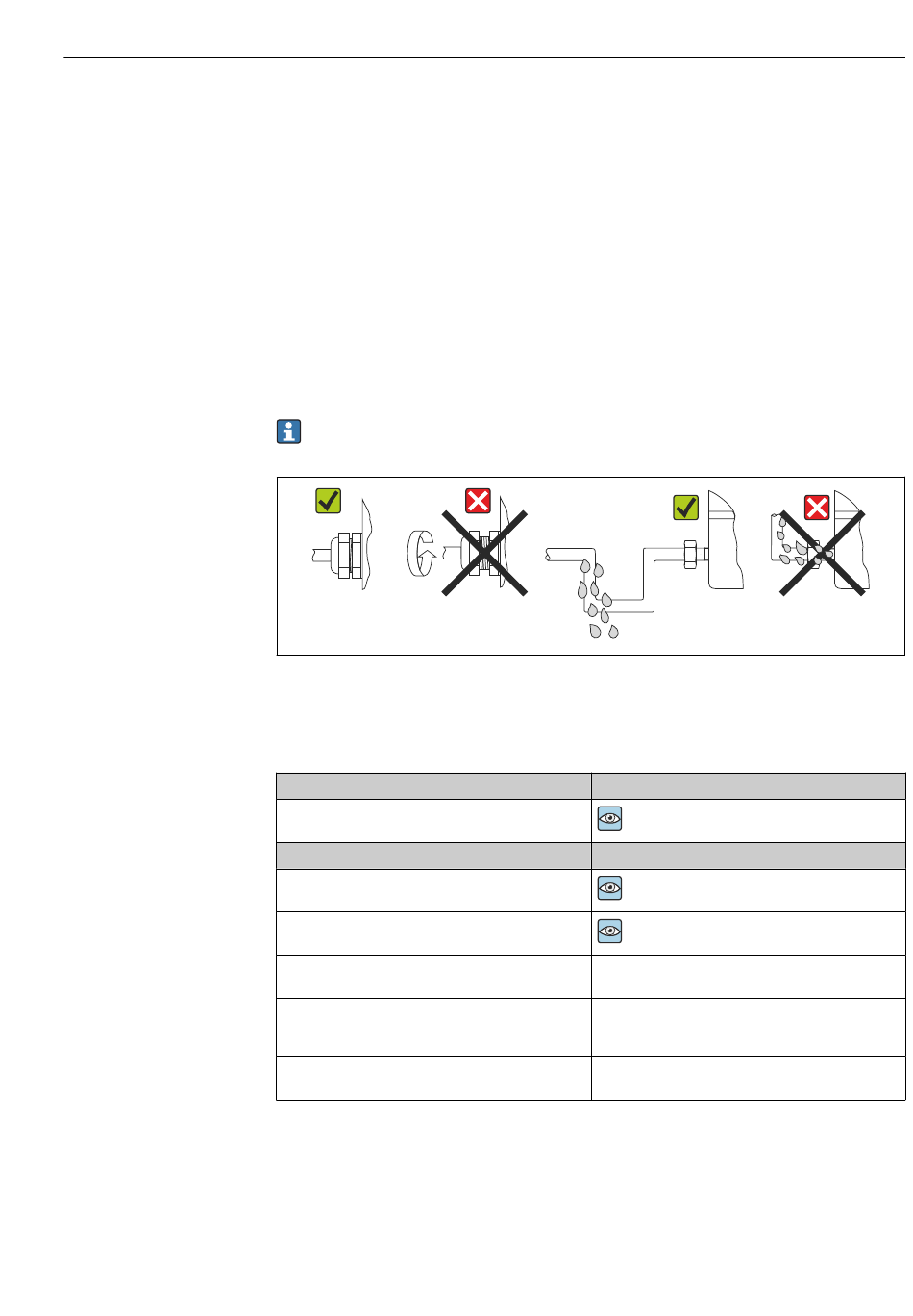

Conseils de raccordement pour conserver l' i ndice de protection IP67
6.6
Contrôle du raccordement
État et spécifications de l'appareil
L' a ppareil et le câble sont-ils intacts ?
Raccordement électrique
La tension d' a limentation correspond-elle aux
indications sur la plaque signalétique ?
Les câbles sont-ils dotés d' u ne décharge de traction
adéquate ?
Les câbles d' a limentation et de signal sont-ils
correctement raccordés ?
Toutes les bornes à visser sont-elles fermement
serrées et les connexions des bornes enfichables ont-
elles été contrôlées ?
Toutes les entrées de câble sont-elles installées,
serrées et étanches ?
Raccordement électrique
Remarques
Remarques
--
--
--
A0024523
