Raccordement électrique
22
6.3.2

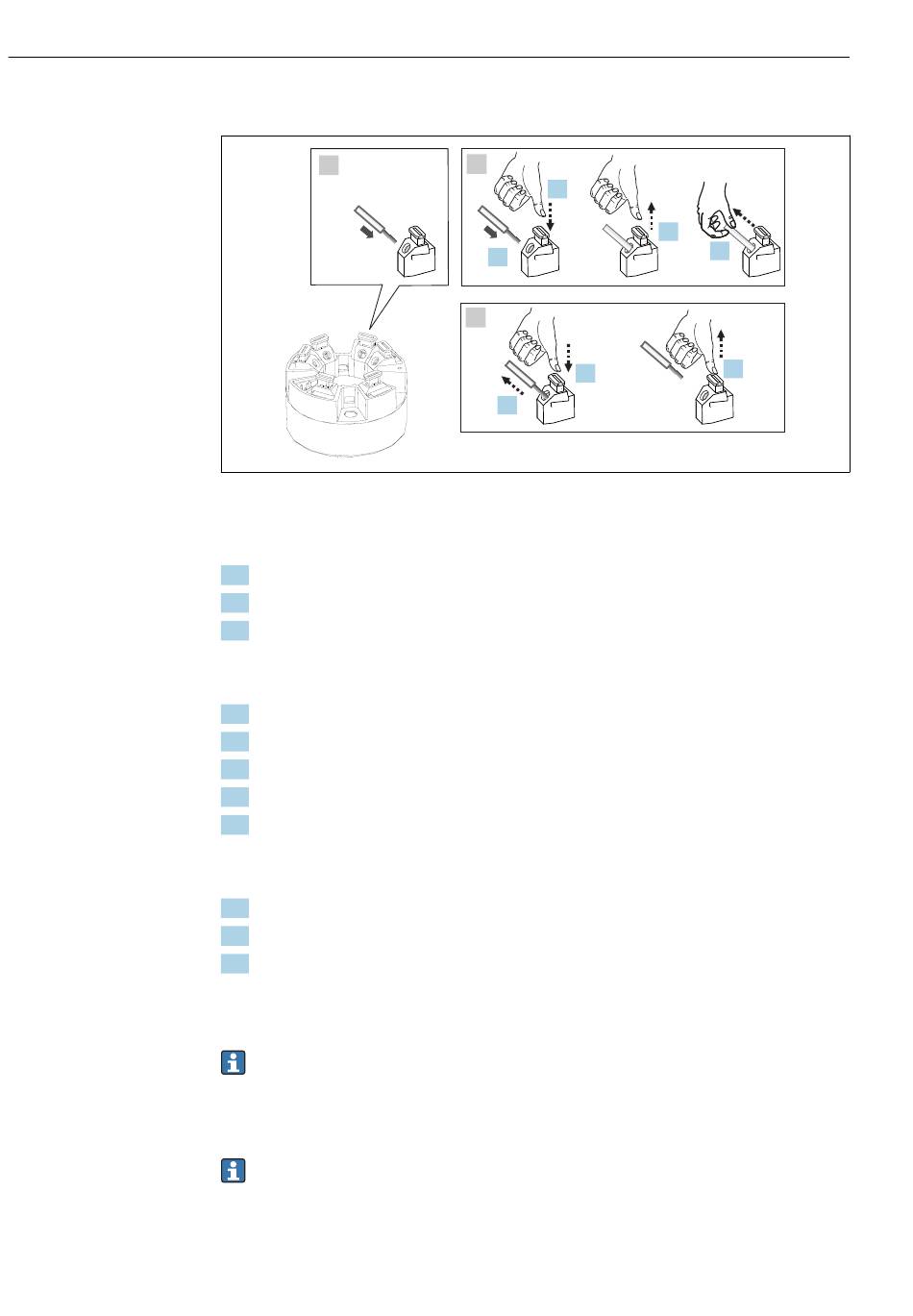

Raccordement aux bornes enfichables
A
11
Raccordement aux bornes enfichables
Pos. A, fil rigide :
1. Dénuder l' e xtrémité du fil. Longueur dénudée min. 10 mm (0,39 in).
2. Insérer l' e xtrémité du fil dans la borne.
3. Tirer délicatement sur le fil pour vérifier qu' i l est correctement raccordé. Le cas
échéant, répéter la procédure à partir de l' é tape 1.
Pos. B, fil pour torons sans extrémité préconfectionnée :
1. Dénuder l' e xtrémité du fil. Longueur dénudée min. 10 mm (0,39 in).
2. Presser l' o util d' o uverture vers le bas.
3. Insérer l' e xtrémité du fil dans la borne.
4. Relâcher l' o util d' o uverture.
5. Tirer délicatement sur le fil pour vérifier qu' i l est correctement raccordé. Le cas
échéant, répéter la procédure à partir de l' é tape 1.
Pos. C, desserrage de la connexion :
1. Presser l' o util d' o uverture vers le bas.
2. Retirer le fil de la borne.
3. Relâcher l' o util d' o uverture.
6.4
Instructions de raccordement spéciales
Respecter le concept de mise à la terre de l' i nstallation.
6.5
Garantir l'indice de protection
S' a ssurer que la gaine de protection est disponible dans chaque cas !
L' a ppareil répond à toutes les exigences selon l' i ndice de protection indiqué sur la plaque
signalétique.
B
2.
3.
C
1.
2.
iTHERM SurfaceLine TM611
4.
5.
3.
A0039468
Endress+Hauser
