Raccordement électrique
20
6.2.3
Type de raccordement du capteur : capteur de température
filaire RTD
Les câbles de raccordement du capteur de température sont équipés d' e xtrémités
préconfectionnées. Le diamètre nominal des extrémités préconfectionnées est ø
1 mm (0,03 in).
Schéma de câblage
Le capteur de température filaire est relié aux fils libres du câble de raccordement. Le
capteur de température filaire peut être raccordé à un transmetteur de température iTEMP
séparé, par exemple.
Section de fil : ≤ 0,382 mm
5 mm (0,2 in).
9

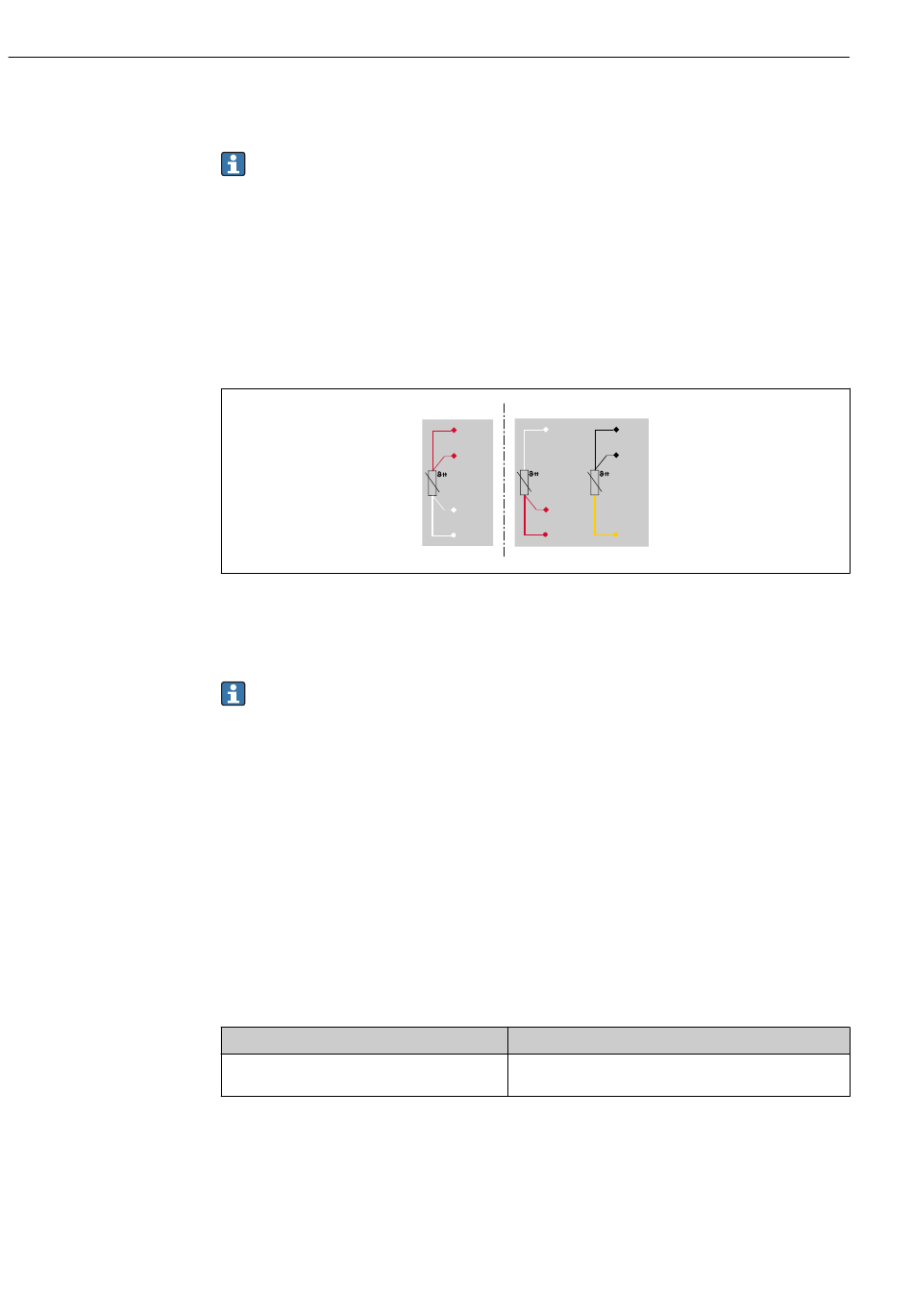

Schéma de câblage pour capteur de température filaire RTD
1
1x Pt100, 4 fils
2
2x Pt100, 3 fils
Pour obtenir une précision maximale, un raccordement 4 fils ou l' u tilisation d' u n
transmetteur est recommandé.
6.2.4
Type de raccordement du capteur : capteur de température
filaire (TC)
Schéma de câblage
Le capteur de température filaire est relié aux fils libres du câble de raccordement. Le
capteur de température filaire peut être raccordé à un transmetteur de température iTEMP
séparé, par exemple.
Section de fil :
• ≤ 0,205 mm
2
(AWG 24) pour raccordement 4 fils
2
• ≤ 0,518 mm
(AWG 20) pour raccordement 2 fils
Couleurs de fil thermocouple
Selon IEC 60584
• Type J : noir (+), blanc (-)
• Type K : vert (+), blanc (-)
2
(AWG 22) avec extrémités préconfectionnées, longueur =
1
2
RD
WH
RD
RD
WH
RD
WH
Selon ASTM E230/ANSI MC96.1
• Type J : blanc (+), rouge (-)
• Type K : jaune (+), rouge (-)
iTHERM SurfaceLine TM611
BK
BK
YE
Endress+Hauser
A0056032
