Montage
5.1
Exigences relatives au montage
En fonction de la largeur nominale, l' a ppareil est fixé soit en angle soit
perpendiculairement au process :
• En angle pour les diamètres extérieurs de conduite øD < DN100, voir graphique
"Exemples de montage".
• Perpendiculairement pour les diamètres extérieurs de conduite øD ≥ DN100, voir
graphique "Exemples de montage".
En raison de l' é lément de couplage, l' a ppareil n' e st pas monté directement dans le
process. Il n' y a donc pas de risque de fuite.
Un film de couplage est fixé à l' i ntérieur de l' é lément de couplage pour le transfert de
chaleur. Ne pas retirer le film de couplage de l' é lément de couplage.
1
4
1

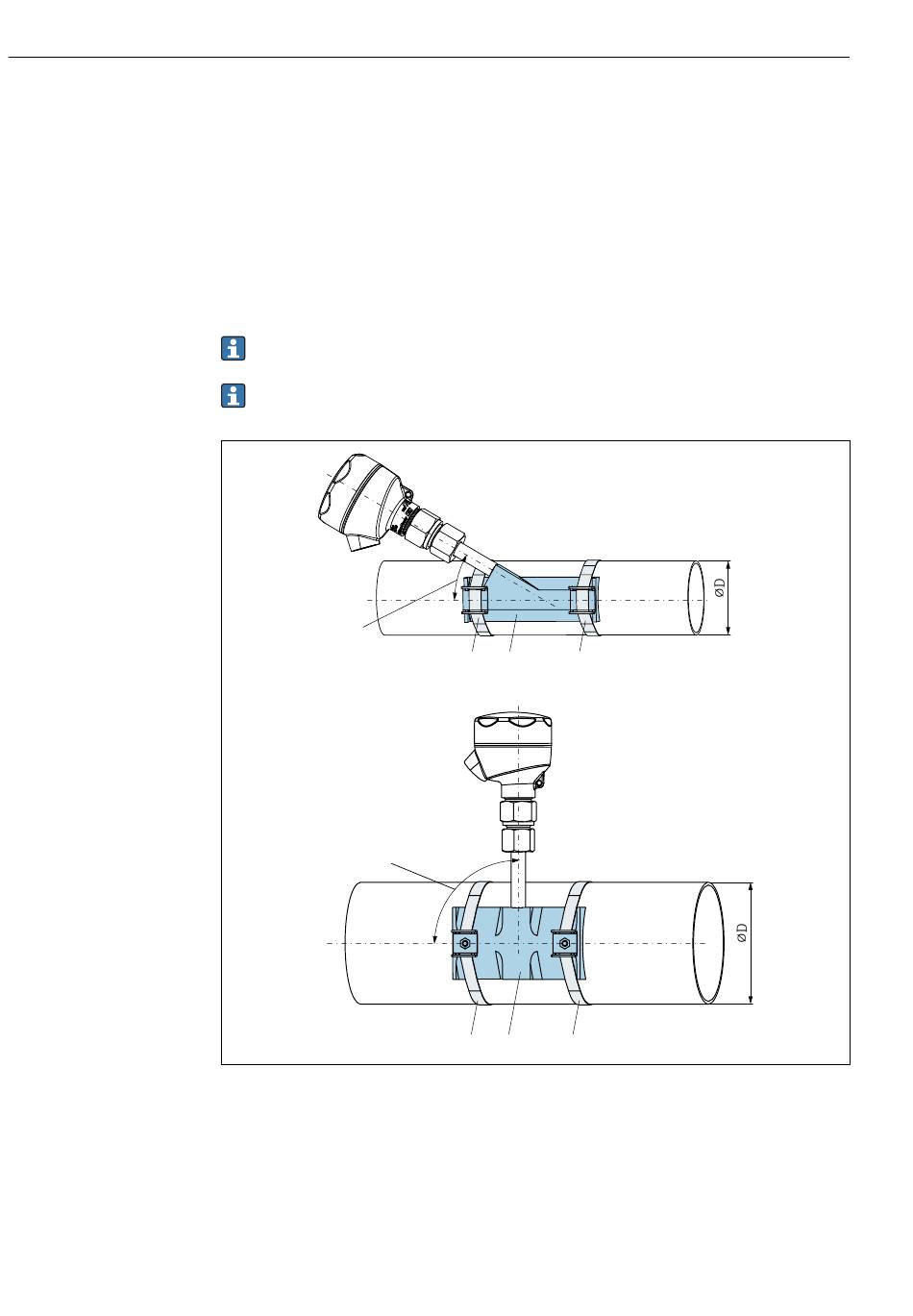

Exemples de montage
1
Raccordement incliné à un angle de 20°, 30° ou 40 ° pour des diamètres extérieurs de conduite øD < DN100
2
Colliers de serrage
3
Élément de couplage
4
Angle de raccordement vertical de 90° pour des diamètres extérieurs de conduite øD ≥ DN100
2
3
2
2
3
2
iTHERM SurfaceLine TM611
A0055914
