Montage
14

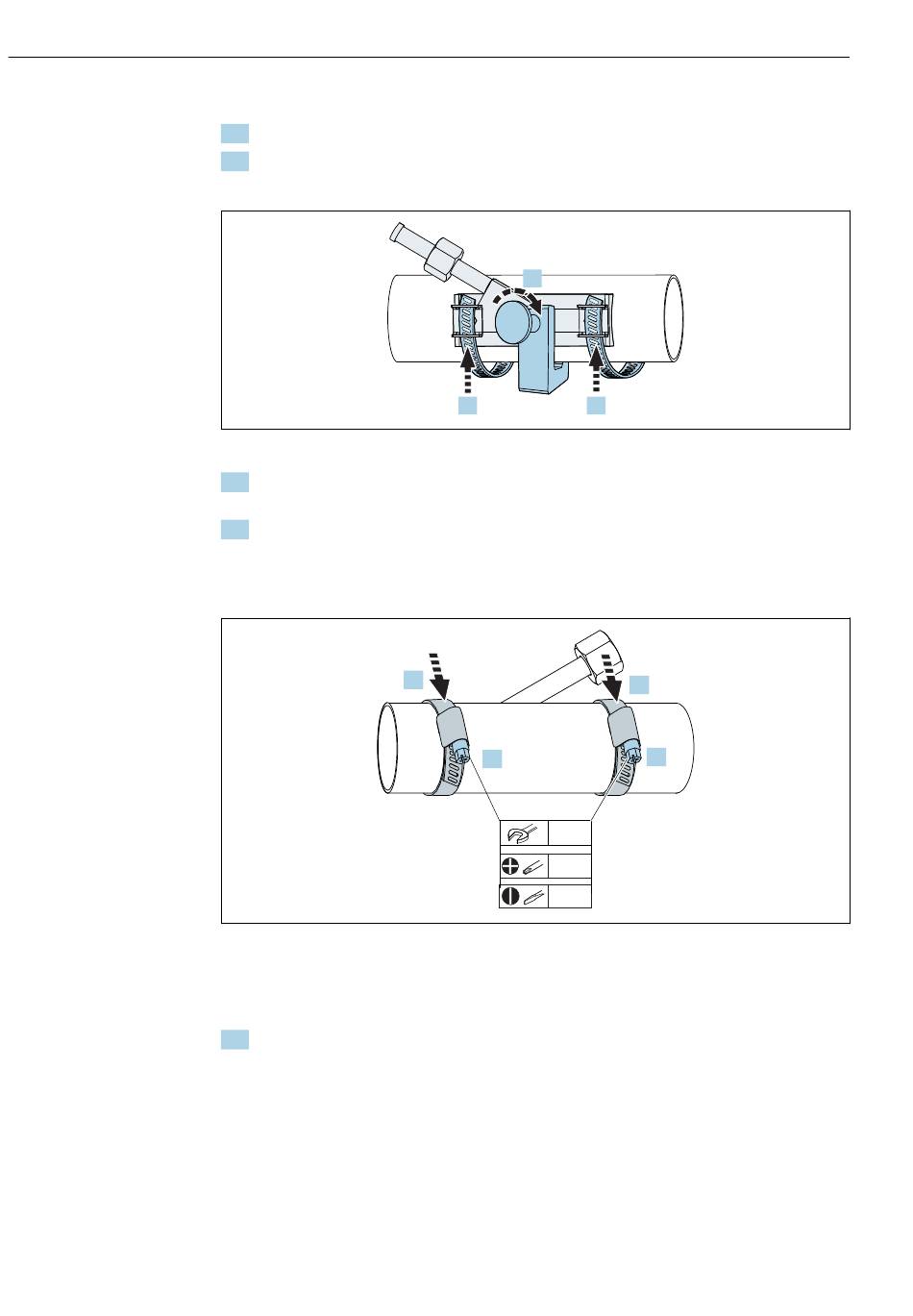

Montage de l' é lément de couplage
1. Placer l' é lément de couplage sur la conduite et le fixer avec un clamp.
2. Faire passer par le support les deux colliers de serrage fournis, avec les extrémités
ouvertes à gauche et à droite de l' é lément de couplage.
3. Du côté opposé de la conduite, insérer les extrémités ouvertes de chaque collier de
serrage dans la tête de vis.
4. Serrer et fixer chacun des colliers de serrage à la tête de vis avec un couple maximal
de 5 Nm. Fixer la tête de vis avec la clé à six pans ouverture = 7 mm, le tournevis
cruciforme (PZ 2) ou le tournevis plat (SL). Du côté opposé de la conduite, insérer les
extrémités ouvertes de chaque collier de serrage dans la tête de vis.
L' é lément de couplage est monté sur la conduite. Desserrer et retirer le clamp.
Montage du capteur de température
1. Insérer le capteur de température aussi profondément que possible dans le tube
prolongateur de l' é lément de couplage.
1.
2.
3.
4.
SW7
PZ 2
SL
iTHERM SurfaceLine TM611
2.
3.
4.
Endress+Hauser
A0056412
A0056465
