Guide d'application | Variateurs de fréquence iC2-Micro
Arrêt normal (rampe).
¢
Reset après un arrêt causé par une panne.
l
Fonctionnement à plusieurs vitesses prédéfinies.
l
Fonctionnement en sens inverse.
l
Changement du process actif.
l
Contrôle des deux relais intégrés au variateur.
l
La référence du bus est généralement utilisée pour commander la vitesse. Il est également possible d'accéder aux paramètres, de lire
leurs valeurs et, le cas échéant, d'écrire leurs valeurs. Les paramètres permettent d'accéder à une diversité d'options de commande, dont
le contrôle de la consigne du variateur lorsque son régulateur PI interne est utilisé.
6.1.6.2 Structure des messages du protocole FC
6.1.6.2.1 Contenu d'un caractère (octet)
Chaque caractère transmis commence par un bit de départ. Ensuite, 8 bits de données, correspondant à un octet, sont transmis. Chaque
caractère est sécurisé par un bit de parité. Ce bit est réglé sur 1 lorsqu'il atteint la parité. La parité est atteinte en présence d'un nombre
égal de 1 s dans les 8 bits de données et le bit de parité au total. Le caractère se termine par un bit d'arrêt et se compose au total de 11
bits.
Start 0 1 2 3
bit

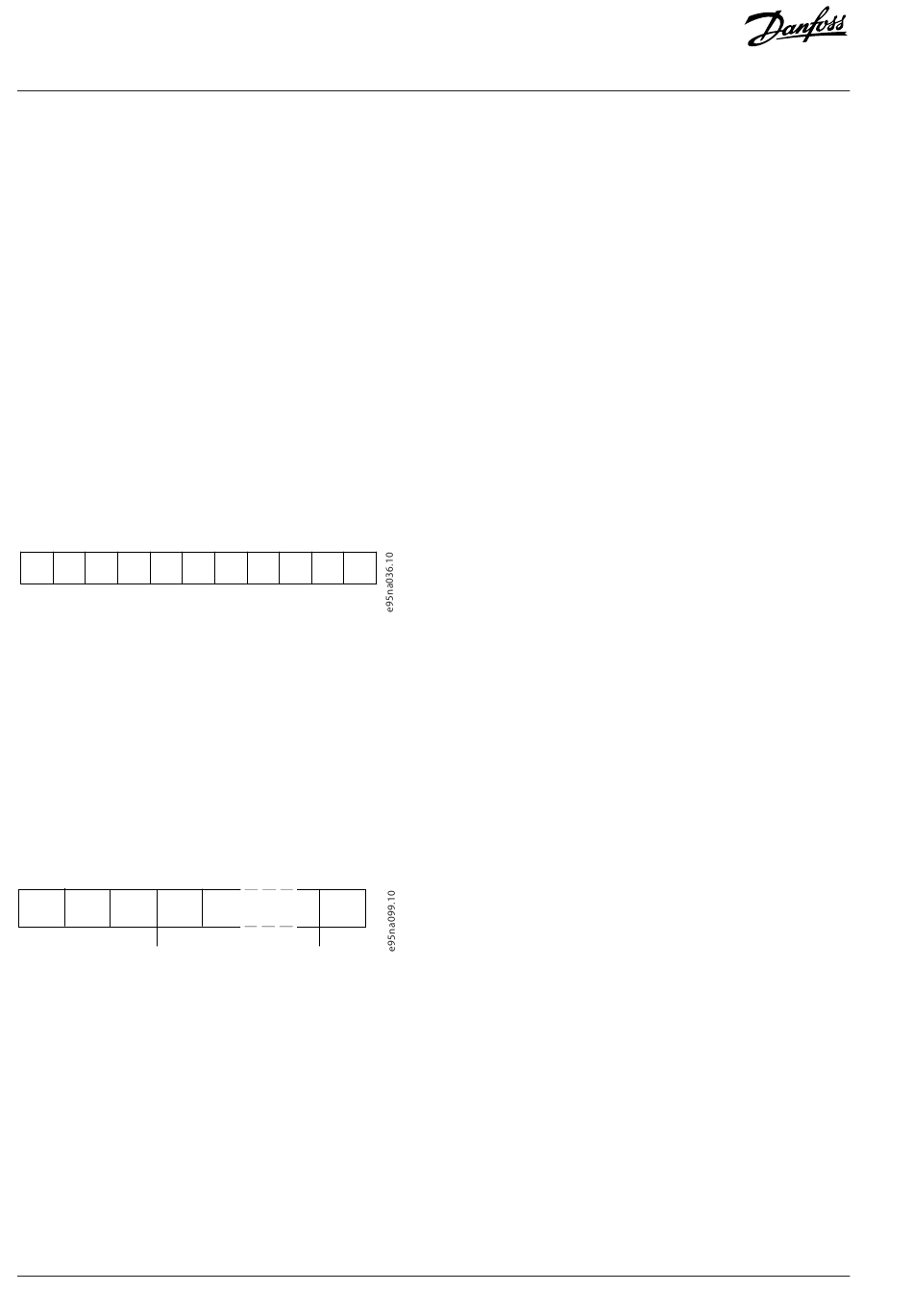

Illustration 55: Contenu d'un caractère
6.1.6.2.2 Structure du télégramme
Chaque télégramme présente la structure suivante :
Caractère de départ (STX) = 02 Hex.
l
Un octet indiquant la longueur du télégramme (LGE).
l
Un octet indiquant l'adresse du variateur (ADR).
l
Viennent ensuite plusieurs octets de données (nombre variable, en fonction du type de télégramme).
Un octet de contrôle des données (BCC) termine le télégramme.
STX LGE ADR
Illustration 56: Structure du télégramme
6.1.6.2.3 Longueur du télégramme (LGE)
La longueur du télégramme comprend le nombre d'octets de données auquel s'ajoutent l'octet d'adresse ADR et l'octet de contrôle des
données BCC.
78 | Danfoss A/S © 2024.03
4 5 6 7 Even Stop
parity bit
DATA BCC
Configurations RS485
