Guide d'application | Variateurs de fréquence iC2-Micro
q2 – Sélection d'application : Permet de sélectionner des configurations d'applications types. Les sélections d'application sont des
l
réglages de paramètres préconfigurés. 5 applications courantes prédéfinies sont prises en charge dans le variateur de fréquence iC2-
Micro, à savoir
Mode de commande de vitesse
¢
Mode de contrôle de process
¢
Mode de commande de vitesses multiples
¢
Mode de commande à 3 fils
¢
Mode de commande de couple
¢
Pour plus d'informations, voir
Pour optimiser la configuration de l'application, configurer des modifications essentielles des paramètres en fonction de la
sélection d'application requise.
q3 – Réglage du contrôle moteur : Permet de régler les données de contrôle moteur qui influencent les performances du moteur,
l
telles que les rampes d'accélération et de décélération, la limite de référence, etc.

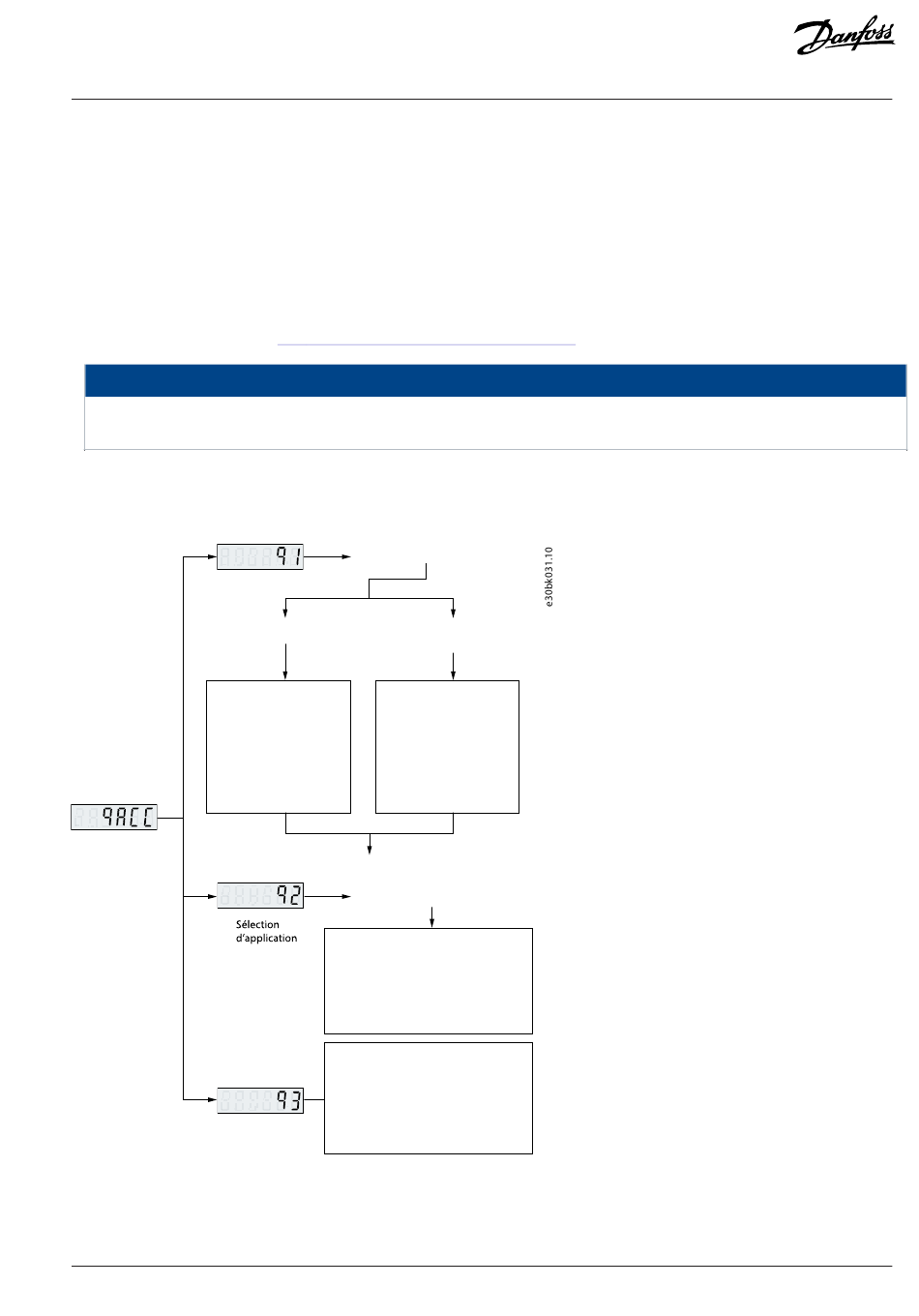

L'illustration suivante montre la procédure de réglage lors de l'utilisation de l'accès rapide pour démarrer le moteur.
q1 : Données moteur
P4.2.2.1 Puissance nominale
P4.2.2.2 Tension nominale
P4.2.2.3 Courant nominal
P4.2.2.4 Fréquence nominale
P4.2.2.5 Vitesse nominale
P4.2.1.2 Nombre de pôles
Accès rapide
q2 :
q3 : Contrôle moteur
Illustration 5: Fonctions d'accès rapide
Danfoss A/S © 2024.03
5.5.1 Vue d'ensemble de la sélection
P4.2.1.1 Type de moteur
*[0] Moteur IM
[1] SPM ou [3] IPM
P4.2.2.3 Courant nominal
P4.2.2.5 Vitesse nominale
P4.2.3.7 Couple nominal
cont. moteur
P4.2.4.1 FCEM
P4.2.1.2 Nombre de pôles
P4.2.1.3 AMA
P5.4.1 Sélection d'application
*[20] Mode de commande de vitesse
[21] Mode de contrôle de process
[22] Mode de commande
de vitesses multiples
[23] Mode de commande à 3 fils
[24] Mode commande de couple
P5.5.3.3 Référence maximale
P5.5.3.4 Référence minimale
P5.5.4.2 Temps d'accél. rampe 1
P 5.5.4.3 Temps de décél. rampe 1
P2.3.14 Fréquence de sortie maximum
P5.8.2 Vitesse moteur limite haute
Interfaces utilisateur et méthode de configuration
d'application.
REMARQUE
Moteur PM
