Guide d'application | Variateurs de fréquence iC2-Micro
4 Structure et vue d'ensemble de l'application logicielle
4.1 Explication de la structure de l'application logicielle
Le principe de conception de base de la structure de l'application logicielle et de sa structure hiérarchique fait référence à la
configuration d'un variateur iC2-Micro type, comme illustré à la .
6 Maintenance et entretien
5 Application
3 Filtres et hacheur de freinage
1 Réseau
2 Conversion
de puissance
et bus CC
8 Personnalisation
10 Connectivité

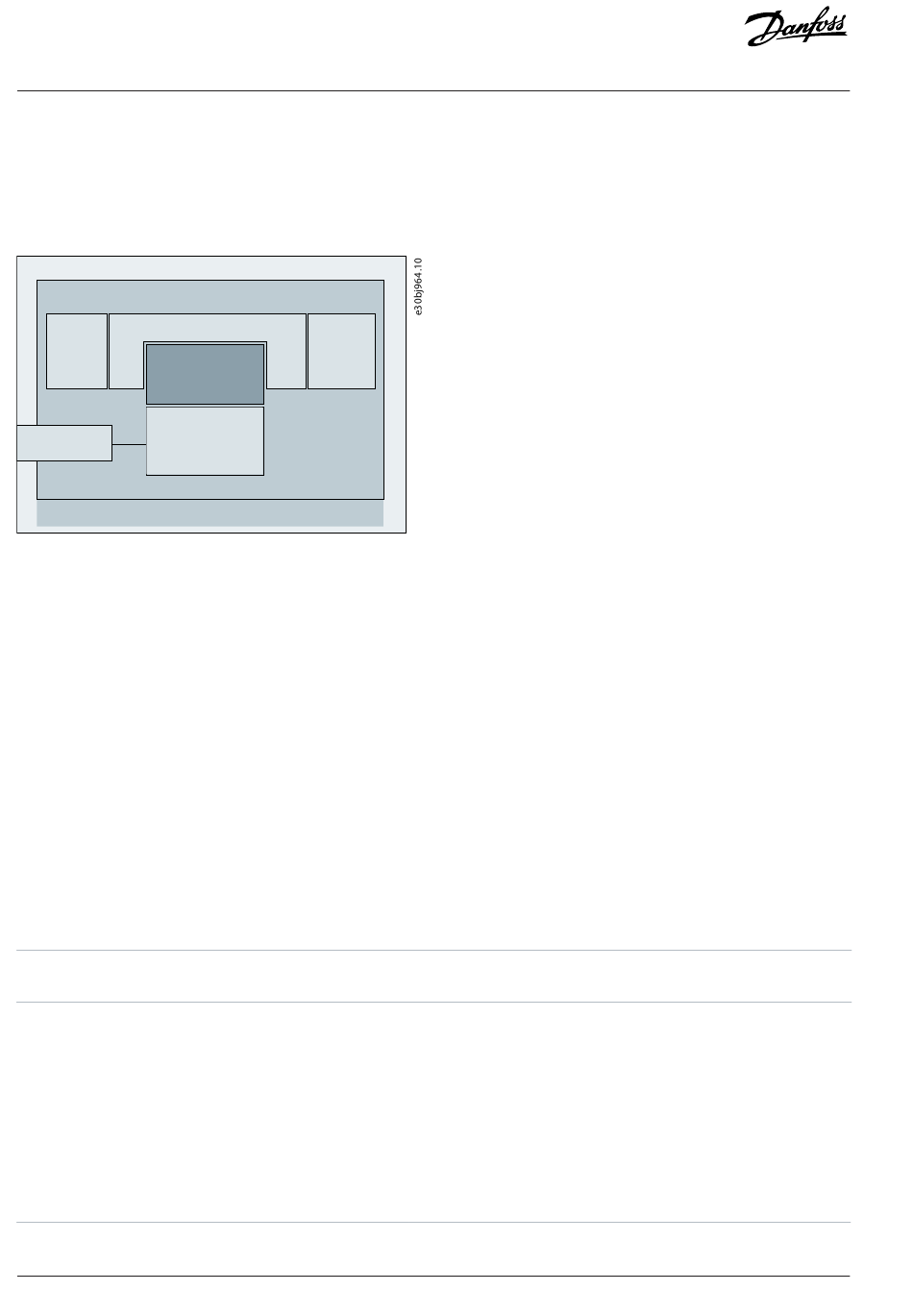

Illustration 33: Vue d'ensemble du menu d'application
4.2 Groupes de paramètres, contenu associé et réglages
Il est possible d'accéder à tous les réglages génériques, tels que Réseau, Conversion de puissance et bus CC, Filtres et hacheur de
l
freinage, et Moteur, via les groupes de paramètres (indices de menu) 1 à 4.
Les paramètres spécifiques à l'application sont, pour la plupart, disponibles via le groupe de paramètres (indice de menu) 5
l
Application.
Les fonctionnalités et fonctions relatives à l'application, telles que Maintenance et Entretien, et Personnalisation, se trouvent dans les
l
groupes de paramètres (indices de menu) 6 et 8.
La configuration de base des signaux de commande externes et des interfaces de communication est effectuée dans les groupes de
l
paramètres (indices de menu) 9 et 10.
Les fonctions et les paramètres associés sont regroupés dans des groupes de paramètres distincts. Chaque caractéristique dispose
l
de son propre groupe de paramètres.
Les informations d'état de chaque groupe de paramètres sont disponibles séparément pour faciliter l'accès.
l
Le tableau suivant fournit des informations sur les groupes de paramètres.
Indice de menu/groupe de
paramètres
1
2
46 | Danfoss A/S © 2024.03
4 Moteur
9 E/S
Nom du groupe de
paramètres
Réseau
Conversion de puissance
Structure et vue d'ensemble de l'application logicielle
Description
Contient les paramètres de configuration, de surveillance et
de commande de la source d'énergie du système de variateur.
Généralement, la source d'énergie est le réseau. Le menu permet
également de configurer les réglages de protection du réseau et de
visualiser l'état du réseau.
Contient les paramètres de configuration, de surveillance et de
commande de la conversion de puissance du variateur. Le menu
permet de configurer les réglages de protection du module de
puissance et les réglages du redresseur, du bus CC et de l'onduleur.
AB413939445838fr-000301 / 130R1254
