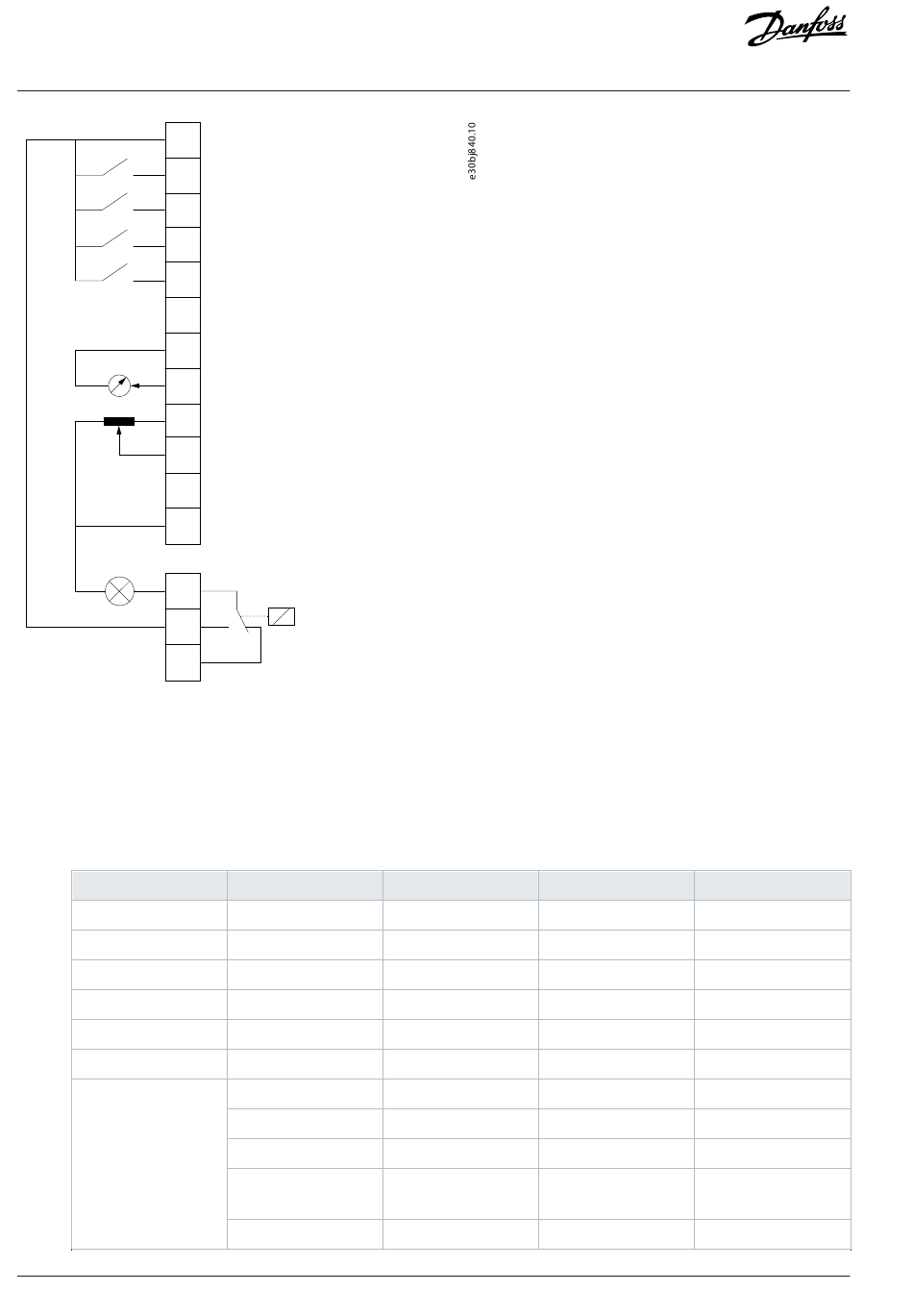

Illustration 37: Connexions par défaut
1.
Régler P 5.4.1 Sélection d'application sur [20] Mode commande de vitesse.
Lorsque [20] Mode commande de vitesse est sélectionné, les paramètres suivants sont automatiquement réglés sur les valeurs
indiquées dans le tableau.
Tableau 15: Réglages par défaut
Catégorie
Mod. exploitation
DI 1-T13
DI 2-T14
DI/O-T15
DI 3-T17
DI 4-T18
AI1-T33
58 | Danfoss A/S © 2024.03
24 V
Démarrage (1)/Arrêt (0)
DI1
Marche arrière (1)/
DI2
Marche avant (0)
DIO Reset
DI3 Jogging
DI4
GND
Fréquence de sortie
AO1
10 V
Référence de vitesse 1
AI1
AI2
GND
Défaut
RELAIS
Indice de paramètre Nom du paramètre
5.4.2
Mod. exploitation
9.4.1.2
Entrée DIG T13
9.4.1.3
Entrée DIG T14
9.4.1.4
Entrée DIG T15
9.4.1.5
Entrée DIG T17
9.4.1.6
Entrée DIG T18
9.5.2.1
Mode T33
9.5.2.2
Ech.max.U/born.33
9.5.2.3
Ech.min.U/born.33
9.5.2.6
Val.ret./
réf.haut.born.33
9.5.2.7 Val.ret./réf.bas.born.33 0
Exemples de process de configuration
Réglage par défaut Numéro de paramètre
100
[0] Boucle ouv. vit.
510
[8] Démarrage
511
[10] Inversion
512
[1] Reset
513
[14] Jogging
515
[0] Inactif
619
[1] Mode tension
10V 611
0.07V 610
50 615
614
