Danfoss iC2-Micro Guide D'application page 23

Guide d'application | Variateurs de fréquence iC2-Micro
3.2.3 Boutons et indicateurs du panneau de commande
15
MON
1
PGM
TOR
WARN READY
2
3
OK
4
5
6 7

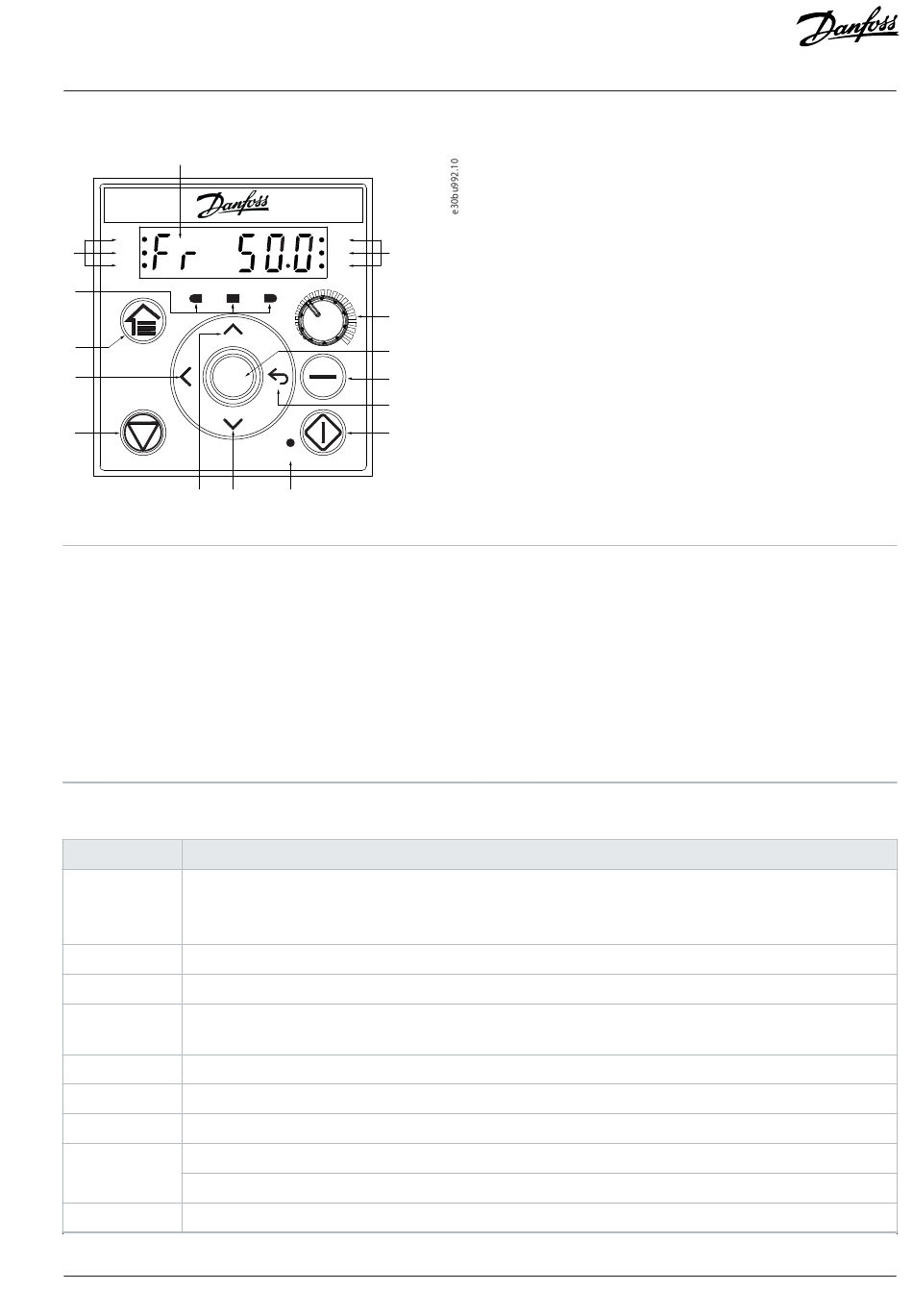

Illustration 1: Panneau de commande
1 Indicateurs de statut
3 Home/Menu
5 Arrêt/Reset
7 Bas
9 Démarrage
11
Distant/local
13
Potentiomètre
15
Écran principal
Tableau 2: Boutons de fonctionnement et potentiomètre
Nom Fonction
Home/Menu Bascule entre l'affichage d'état et le menu principal.
Appuyer longuement pour accéder au menu de raccourcis permettant de lire et de modifier rapidement les para-
mètres.
Haut/bas Commute l'état/le groupe de paramètres/les numéros de paramètres et règle les valeurs des paramètres.
Gauche Déplace le curseur d'un bit vers la gauche.
Retour Permet de revenir à l'étape précédente de la structure du menu ou d'annuler le réglage pendant l'ajustement des
valeurs des paramètres.
OK Confirme l'opération.
Distant/local Bascule entre le mode distant et le mode local.
Démarrage Démarre le variateur en mode local.
Arrêt/Reset Arrête le variateur en mode local.
Réinitialise le variateur pour effacer un défaut.
Potentiomètre Modifie la valeur de référence lorsque celle-ci est sélectionnée comme potentiomètre.
Danfoss A/S © 2024.03
LOC
14
REV
ST2
FAULT
13
12
REM
11
LOC
10
9
RUN
8
Interfaces utilisateur et méthode de configuration
2 Témoins de fonctionnement
4 Gauche
6 Haut
8 Témoin de marche
10 Retour
12
OK
14
Indicateurs de statut
AB413939445838fr-000301 / 130R1254 | 23
