Tension Ucc (V)
l
Puissance (kW)
l
Affichage client (unité)*
l
Affichages en mode distant : Les affichages suivants sont accessibles depuis le panneau de commande en mode Distant.
Fréquence de sortie (Hz)
l
Courant moteur (A)
l
Couple (Nm)
l
Tension Ucc (V)
l
Puissance (kW)
l
Référence (%)
l
Affichage client (unité)*
l
Retour (unité)*
l
* Indique que l'état n'est affiché que lorsque la fonction correspondante est activée.
3.2.4.3 Écran de groupe de menus et navigation
3.2.4.3.1 Vue d'ensemble de l'écran de groupe de menus et navigation
L'utilisation du bouton Home/Menu permet de basculer entre les écrans d'affichage et l'écran du groupe de paramètres.
Le menu se compose des éléments suivants :
Accès rapide : Assistant de démarrage facilitant la configuration des réglages du moteur et le démarrage du moteur. L'accès rapide
l
permet de configurer les données du moteur, les réglages de sélection d'application et les réglages du contrôle moteur étape par
étape.
Tous les paramètres : Pour afficher tous les paramètres des Variateurs de fréquence iC2-Micro.
l
Informations sur les événements : Pour afficher tous les événements en cours et historiques tels que les défauts dans les Variateurs
l
de fréquence iC2-Micro.
Appuyer sur les flèches Haut/Bas du panneau de commande pour sélectionner les fonctions du menu, comme illustré ci-dessous.
Accès rapide
Tous les paramètres

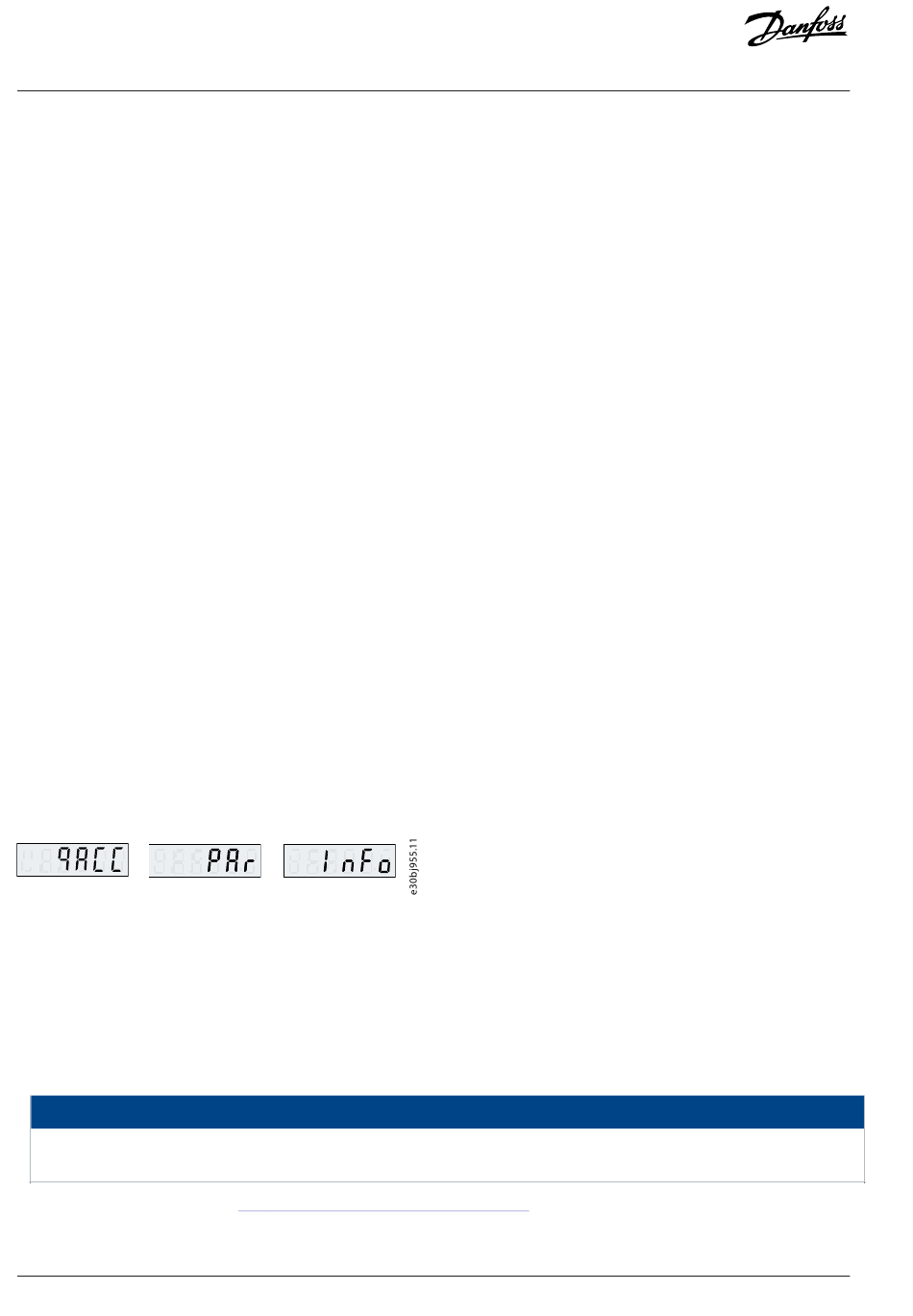

Illustration 4: Fonctions du menu
3.2.4.3.2 Navigation par accès rapide
L'accès rapide comprend les trois fonctions suivantes permettant de configurer aisément les Variateurs de fréquence iC2-Micro étape par
étape.
q1 – Réglage des données du moteur : Permet de sélectionner d'abord le type de moteur, puis de saisir des données du moteur en
l
fonction de la plaque signalétique du moteur.
Après avoir terminé les réglages des données du moteur, il est recommandé d'exécuter l'adaptation automatique au moteur
(AMA), si P 5.4.3 Principe Contrôle Moteur est réglé sur [1] VVC+.
Voir la procédure AMA au point
