Guide d'application | Variateurs de fréquence iC2-Micro
Affichage d'état
(voyant de statut MON allumé)
Réglage de
référence
(Hz) (1)
Fréquence
de sortie
(Hz)
Courant
du moteur
(A)
Couple
(Nm)
Tension
Ucc
(V)
Puissance
(kW)
Référence
(%)
(2)
Affichage
client
(Unité)
(3)
Retour
(Unité)
(2)(3)
Remarque : (1) Mode local uniquement. (2) Mode distant uniquement. (3) L'état n'est affiché que lorsque la fonction correspondante est activée.
(4) Pour l'exécution de l'AMA, se reporter au chapitre Adaptation automatique au moteur (AMA). Si le paramètre P5.4.3 Principe Contrôle Moteur
est réglé sur [0] U/f, aucune AMA n'est nécessaire.

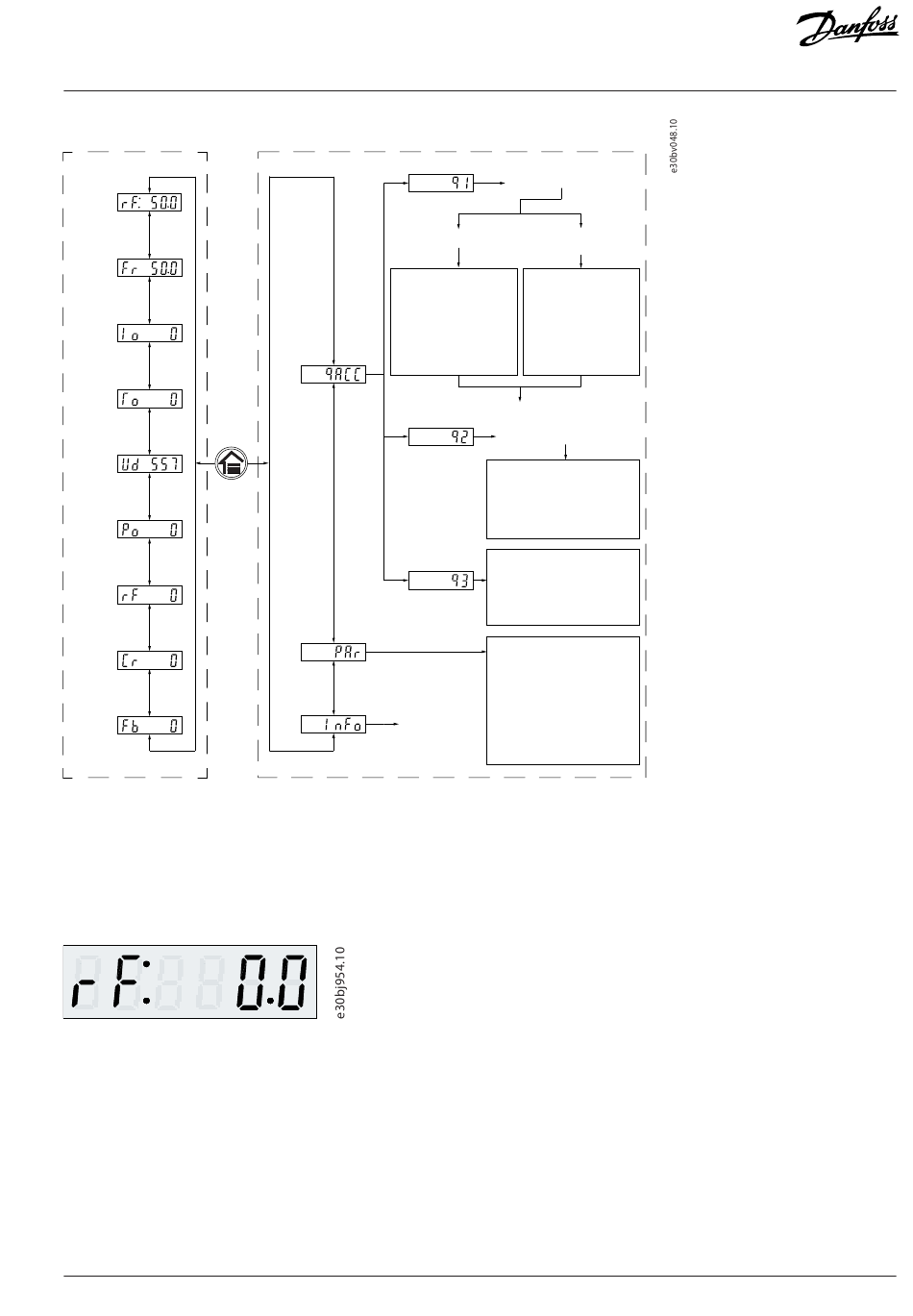

Illustration 2: Fonctionnement avec le panneau de commande
3.2.4.2 Explication des écrans d'affichage
Lorsque le variateur est prêt, l'écran du panneau de commande affiche l'écran d'accueil sur l'affichage principal. Par défaut, en tant que
réglage d'usine, l'écran d'accueil affiche le réglage de la référence en mode local, comme illustré ci-dessous.
Illustration 3: Écran d'accueil
Appuyer sur les boutons Haut/Bas du panneau de commande pour basculer entre les éléments d'affichage.
Affichages en mode local : Les affichages suivants sont accessibles depuis le panneau de commande en mode Local.
Réglage de référence (Hz)
l
Fréquence de sortie (Hz)
l
Courant moteur (A)
l
Couple (Nm)
l
Danfoss A/S © 2024.03
Menu principal
(voyant de statut PGM allumé)
Q1 : Données moteur
*[0] Moteur IM
P4.2.2.1 Puissance nominale
P4.2.2.2 Tension nominale
P4.2.2.3 Courant nominal
P4.2.2.4 Fréquence nominale
Accès
P4.2.2.5 Vitesse nominale
rapide
P4.2.1.2 Nombre de pôles
Sélection
Q2 :
d'application
Contrôle
Q3 :
moteur
Paramètres
complets
Informations
sur les
événements
Défauts
Interfaces utilisateur et méthode de configuration
P4.2.1.1 Type de moteur
Moteur PM
[1] SPM ou [3] IPM
P4.2.2.3 Courant nominal
P4.2.2.5 Vitesse nominale
P4.2.3.7 Couple nominal
cont. moteur
P4.2.4.1 FCEM
P4.2.1.2 Nombre de pôles
P4.2.1.3 Mode AMA (4)
P5.4.1 Sélection d'application
*[20] Mode de commande
de vitesse
[21] Mode de contrôle de process
[22] Mode de commande
de vitesses multiples
[23] Mode de commande à 3 fils
[24] Mode commande de couple
P5.5.3.3 Référence maximale
P5.5.3.4 Référence minimale
P5.5.4.2 Temps d'accél. rampe 1
P 5.5.4.3 Temps de décél. rampe 1
P2.3.14 Fréquence de sortie
maximum
P5.8.2 Vitesse moteur limite haute
Groupe de paramètres
1er niveau :
G1 Réseau
G2 Conversion de puissance
et bus CC
G3 Filtres et hacheur de freinage
G4 Moteur
G5 Application
G6 Maintenance et entretien
G8 Personnalisation
G9 E/S
G10 Connectivité
