Guide d'application | Variateurs de fréquence iC2-Micro
La section MyDrive® Insight du guide d'application couvre des informations de base telles que la prise en main de MyDrive®
Insight, l'accès et la visualisation ou la modification des paramètres, et le contrôle PC pour faire fonctionner le variateur à l'aide de
MyDrive® Insight. Pour plus d'informations sur les différents écrans MyDrive®, l'aide intégrée dans MyDrive® Insight sera disponible
dans les prochaines versions.
3.3.2 Prise en main de MyDrive® Insight
Tout d'abord, s'assurer que MyDrive® Insight est installé sur le dispositif (PC ou portable). Télécharger et installer MyDrive® Insight à partir
de MyDrive® Suite disponible sur https://suite.mydrive.danfoss.com/.
1.
Pour établir une connexion point à point entre le variateur et le dispositif, procéder de l'une des deux manières suivantes :
–
Connecter les fils de signal aux bornes RS485 comme indiqué à l'arrière du capot. Un adaptateur classique peut être utilisé
pour la connexion au port USB du dispositif.
– Utiliser le port RJ45 sur le variateur à l'aide d'un adaptateur et d'un câble pour connecter le variateur au port USB du
dispositif.
La première méthode de connexion prend en charge toutes les fonctionnalités depuis MyDrive® Insight, y compris la mise à
niveau du micrologiciel et le contrôle PC pour les opérations.
La deuxième méthode de connexion n'offre que des fonctionnalités limitées, par exemple la configuration des paramètres, la
sauvegarde et la restauration des paramètres/projets, la mise en service, la surveillance et le diagnostic.
Pour la deuxième méthode de connexion, utiliser la vitesse de transmission fixe 115200 et l'adresse 1.
l
2.
Après la mise sous tension du variateur et lorsque celui-ci est à l'état Prêt, ouvrir MyDrive® Insight sur le dispositif.
3.

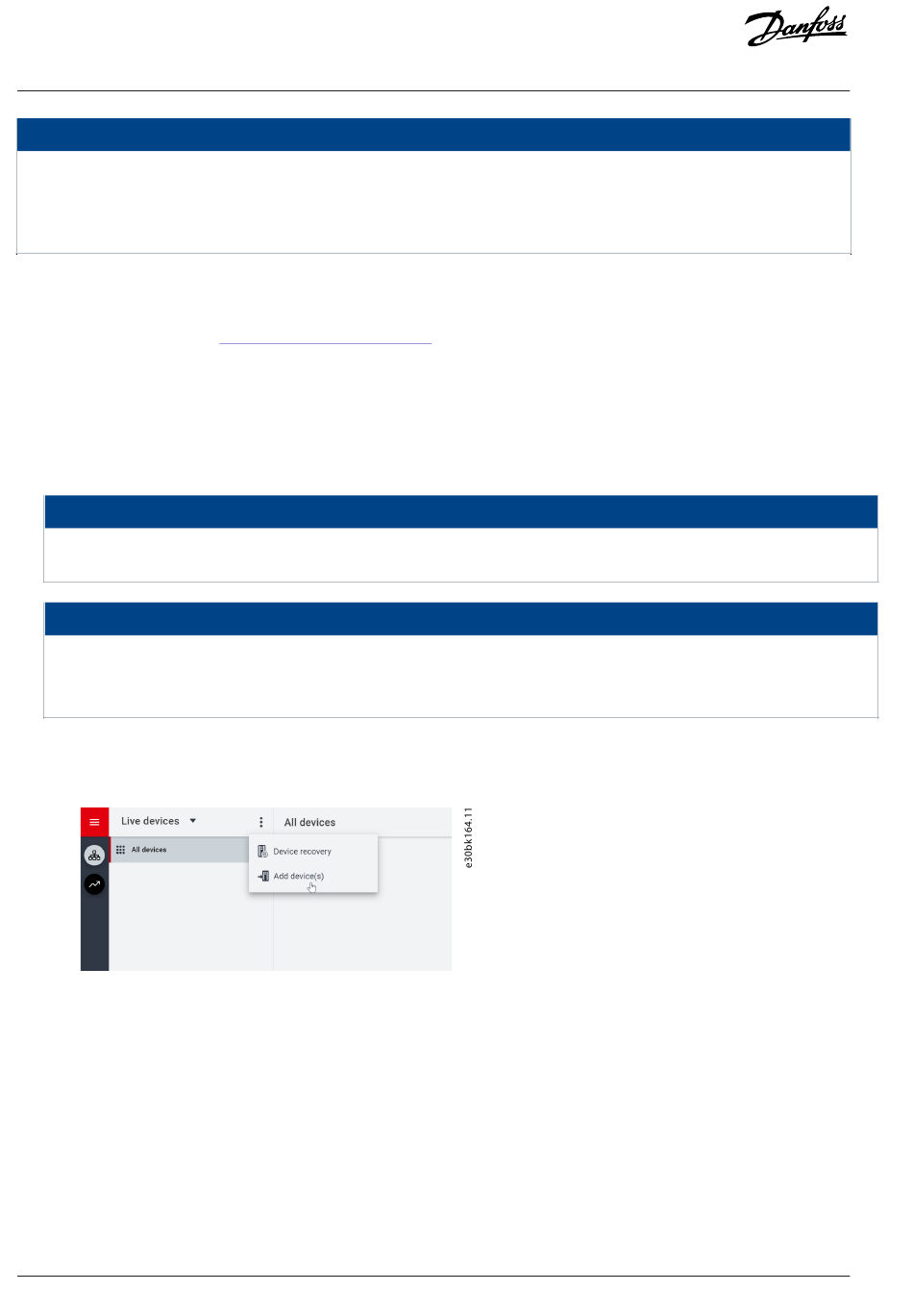

Cliquer sur l'icône Connexion directe, comme illustré.
Illustration 19: Établir la connexion
4. Définir le type de connexion sur Série et choisir le port série auquel le variateur a été connecté. Utiliser la vitesse de transmission
et l'adresse correctes définies sur le variateur.
