Guide d'application | Variateurs de fréquence iC2-Micro
La référence distante est calculée à chaque intervalle de balayage et comporte initialement deux types d'entrée de référence :
X (référence externe) : Somme (voir P 5.5.3.5 Ech.min.I/born.34) de quatre références maximum sélectionnées en externe,
l
comprenant toute combinaison (déterminée par le réglage des paramètres P 5.5.3.7 Source référence 1, P 5.5.3.8 Source référence 2
et P 5.5.3.9 Source référence 3) d'une référence prédéfinie fixe (P 5.5.3.10 Référence prédéfinie), de références analogiques variables,
de références d'impulsions digitales variables et de références de bus de terrain variables dans toute unité que le variateur surveille
([Hz], [tr/min], [Nm], etc.).
Y (référence relative) : Somme d'une référence prédéfinie fixe (P 5.5.3.11 Réf. prédéf. relative et d'une référence analogique variable
l
(P 5.5.3.12 Source réf. mise à éch. relative) en [%].
Les deux types d'entrée de référence sont associés dans le calcul suivant :
Référence distante = X + X * Y/100 %
Si la référence relative n'est pas utilisée, régler P 5.5.3.12 Source réf. mise à éch. relative sur [0] Pas de fonction et P 5.5.3.11 Réf. prédéf.
relative sur 0 %. Les fonctions de rattrapage/ralentissement et de référence gelée peuvent toutes deux être activées par les entrées
digitales sur le variateur.
5.6.2 Limites de référence
La plage de référence, la référence minimale et la référence maximale déterminent la plage autorisée de la somme de toutes les
références. Cette dernière est verrouillée si nécessaire. La relation entre la référence résultante (après verrouillage) et la somme de toutes
les références est représentée sur la et la .
Plage de référence = minimale à maximale
Référence résultante
Référence maximale
Sens avant
Référence minimale
-Référence minimale
Sens arrière
-Référence maximale

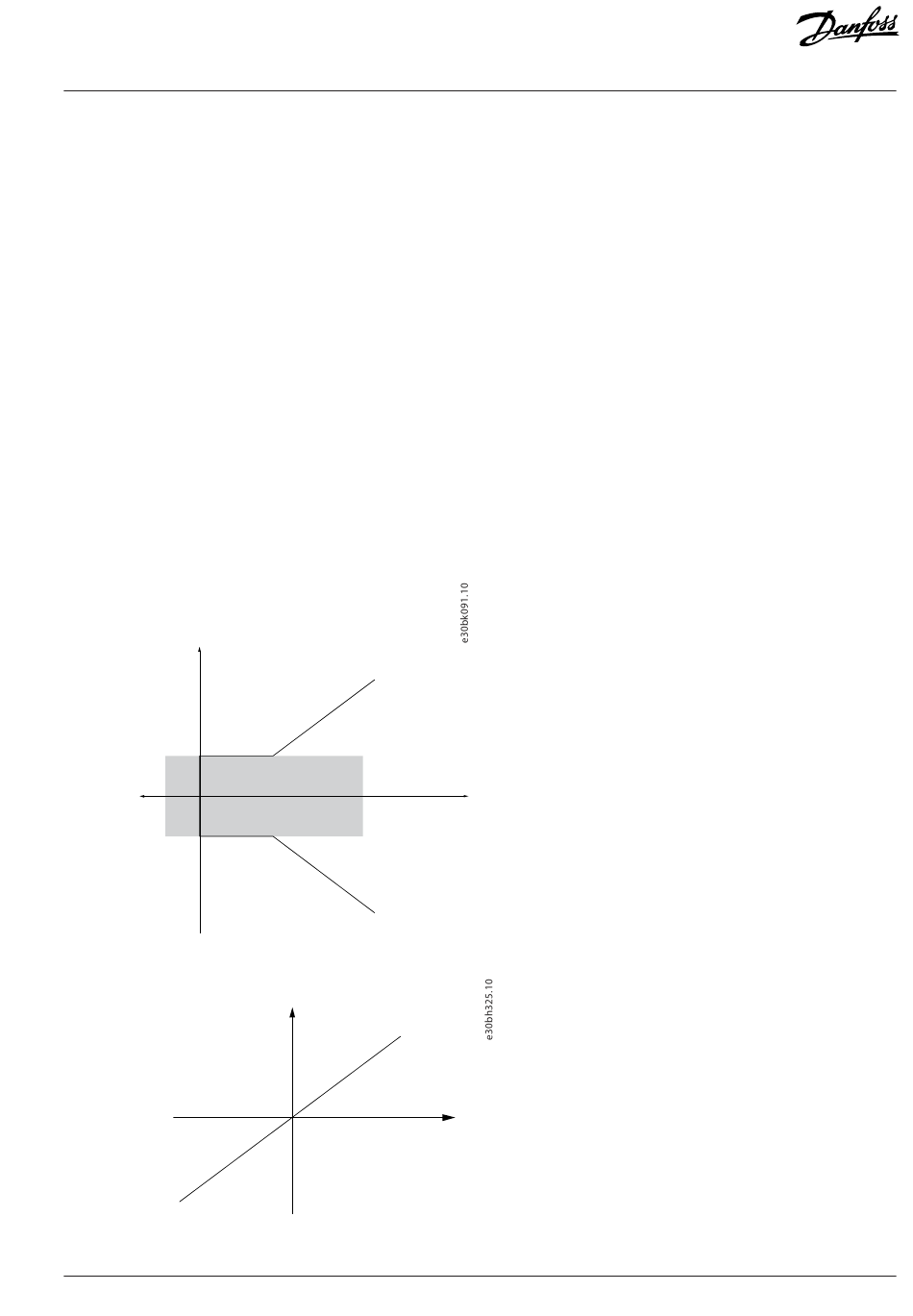

Illustration 44: La plage de référence est réglée sur 0
Plage de référence = -Maximum à +maximum
Référence maximale
- Référence maximale
Illustration 45: La plage de référence est réglée sur 1
Danfoss A/S © 2024.03
Somme de
toutes les
références
Référence résultante
Somme de toutes
les références
Exemples de process de configuration
