Emplacement d'implantation
Fondation
Positionnement/alignement
IL

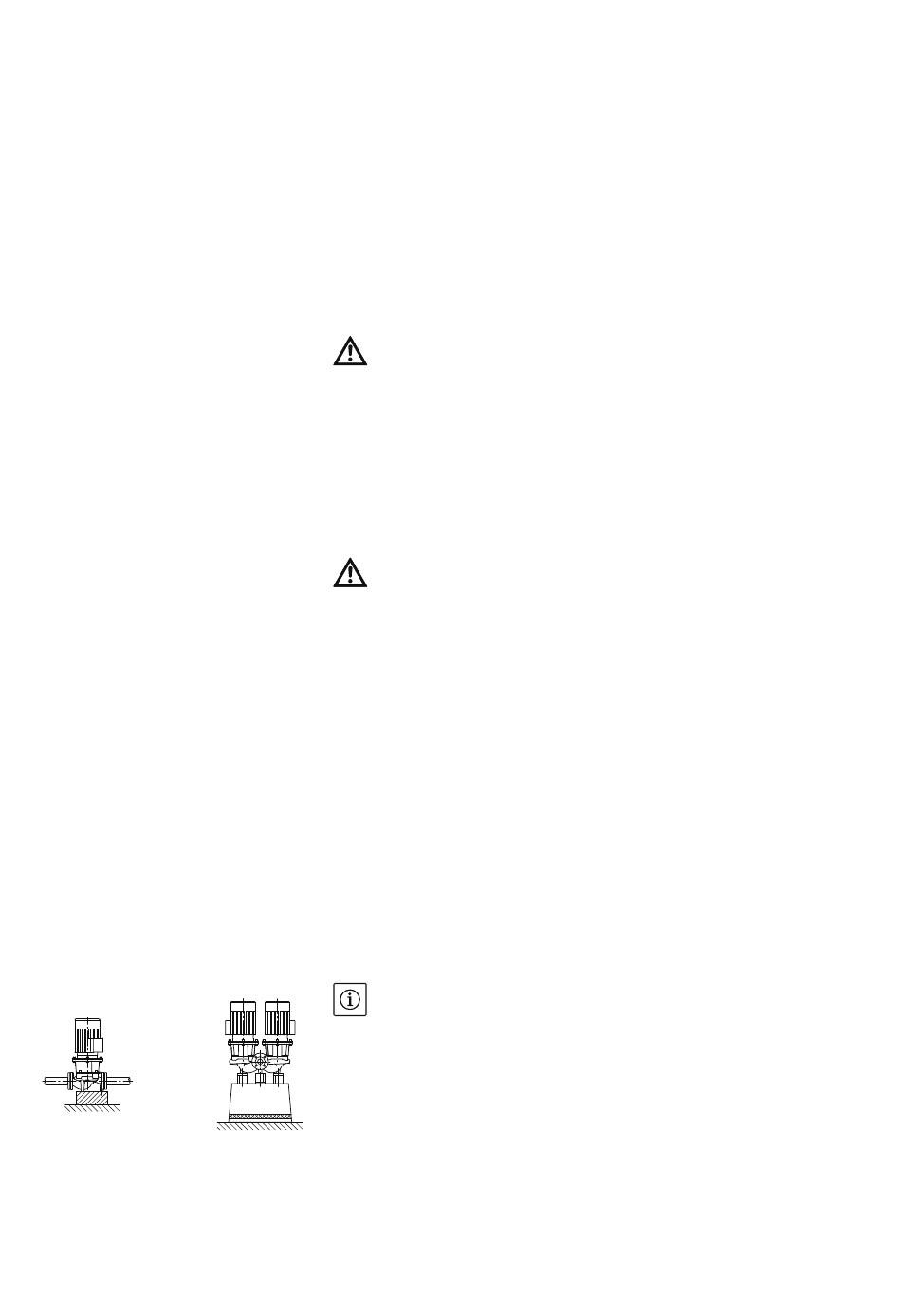

Fig. 12: IL/DL
Notice de montage et de mise en service Wilo-CronoLine-IL, CronoTwin-DL, CronoBloc-BL
• Les pompes doivent être protégées contre les intempéries et instal-
lées dans un environnement protégé de la poussière et hors gel,
bien ventilé, isolé des vibrations et en atmosphère non explosive.
• Monter la pompe sur un emplacement facilement accessible pour
faciliter tout contrôle ultérieur, tout entretien (p. ex. garniture méca-
nique) ou tout remplacement.
• Prévoir un écart axial minimal entre une paroi et le capotage du ven-
tilateur du moteur : dimension libre après achèvement d'au moins
200 mm + diamètre du capotage du ventilateur.
• Sur certains types de pompe, pour assurer une installation exempte de
vibrations, il faut veiller à désolidariser le bloc de fondation propre-
ment dit du corps de la pompe à l'aide d'un matelas élastique
(p. ex. liège ou plaque Mafund).
ATTENTION ! Risque de dommages matériels !
Risque de détérioration en raison d'une fondation/manipulation
incorrecte.
• Une fondation inappropriée ou une implantation incorrecte du
groupe sur la fondation peut entraîner un défaut de la pompe.
Ce défaut est alors exclu de la garantie.
• Placer à la verticale au-dessus de la pompe un crochet ou un œillet de
charge admissible approprié (poids total de la pompe : voir catalogue/
fiche technique) permettant la fixation d'un appareil de levage ou de
dispositifs similaires en cas d'entretien ou de réparation de la pompe.
ATTENTION ! Risque de dommages matériels !
Risque de détérioration en cas de manipulation incorrecte.
• N'utiliser les œillets de levage du moteur que pour le transport du
moteur et non de la pompe complète.
• La pompe doit être uniquement soulevée à l'aide d'accessoires de
levage autorisés (voir chapitre 3 « Transport et entreposage » à la
page 61).
• Toujours monter des dispositifs d'arrêt en amont et en aval de la
pompe afin d'éviter d'avoir à vidanger l'installation complète en cas
de vérification, d'entretien ou de remplacement de la pompe. Le cas
échéant, prévoir des clapets anti-retour.
• La lanterne dispose d'une ouverture sur sa face inférieure à laquelle il
est possible de raccorder une conduite d'évacuation en cas de pro-
duction prévisible d'eau de condensation/condensats (p. ex. lors
d'une utilisation dans les installations de climatisation ou les installa-
tions de réfrigération). Les condensats produits peuvent ainsi être
évacués de manière ciblée.
• Position de montage : Toute position de montage est autorisée,
position « Moteur vers le bas » exceptée.
• La soupape d'échappement (Fig. 1/2/3/4/5/6, pos. 1.31) doit toujours
être orientée vers le haut.
AVIS :
La position de montage avec arbre de moteur à l'horizontale sur les
gammes IL et DL n'est autorisée que jusqu'à une puissance moteur de
15 kW (Fig. 12). Un soutien du moteur n'est pas nécessaire. En cas de
puissance moteur > 15 kW, ne prévoir que la position de montage
avec arbre de moteur à la verticale. Pour des pompes BL à 2 pôles, de
puissance supérieure à 90 kW, le montage est autorisé à l'horizontale
uniquement. Les pompes monobloc de la gamme BL sont à installer
sur un socle adapté ou sur console (Fig. 13).
DL
• Pour les pompes de type BL, le moteur, à partir d'une puissance de
18,5 kW, doit impérativement être soutenu, voir exemples de mon-
tage BL (Fig. 14).
