2. Introduction

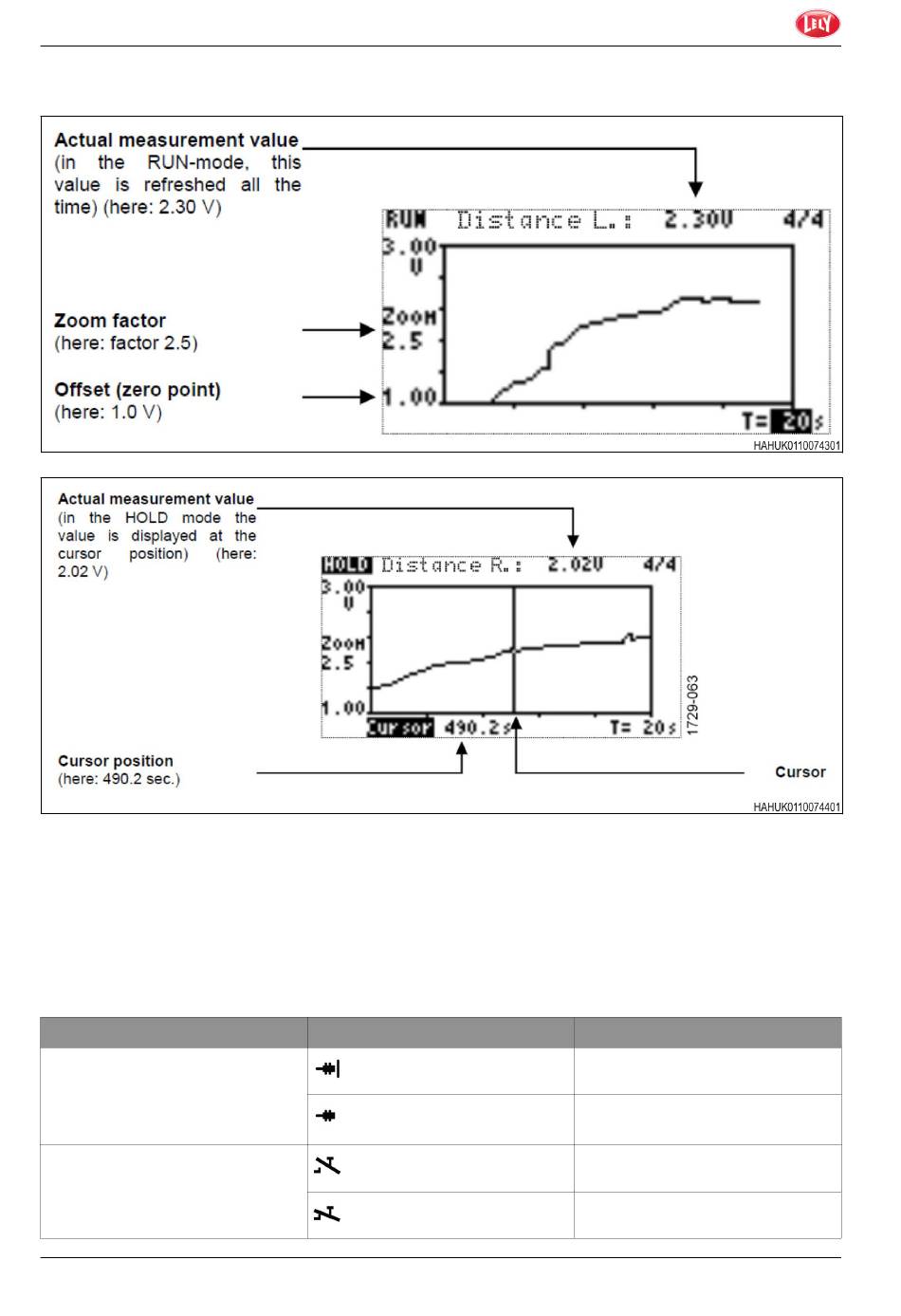

2.6.8.2 Oscilloscope pour capteurs de distance
Fig. 56
Fig. 57
Diagnostic standard – capteurs numériques
Les capteurs numériques de la machine sont des capteurs et des interrupteurs de proximité. L'état des
capteurs et interrupteurs de proximité est affiché sur l'écran.
Le nombre de capteurs affiché à l'écran peut être modifié dans le menu « Configuration », voir
chapitre
Présentation des fonctions des boutons du menu de configuration :,
Les états des capteurs sont symbolisés comme suit :
Type de capteur
Capteurs de proximité
Commutateur
66
Symbole
GUID-2E3494CC-6410-44EE-B897-DD9A32A90657-high.jpg [High]
GUID-88A34D97-C1DF-4F57-8EEA-C06BB696AD65-high.jpg [High]
page 48.
État
Couvert (détection de métal)
Non couvert (non-détection de
métal)
Ouvert
Fermé
Presse à balles à chambre fixe
1745.LE.FR01
GUID-555D2DAF-C17E-40FC-B483-C36007D6EDA4 [V1]
GUID-28C2187B-02C9-427E-A230-FEECF091E059 [V1]
