AVERTISSEMENT : Pièces mobiles
Risque de blessure
Coupez le moteur du tracteur. Attendez l'arrêt complet de la machine. Débranchez
l'alimentation hydraulique du tracteur.
NOTE : Le nombre d'actionneurs affiché à l'écran peut être modifié dans le menu « Configuration ».

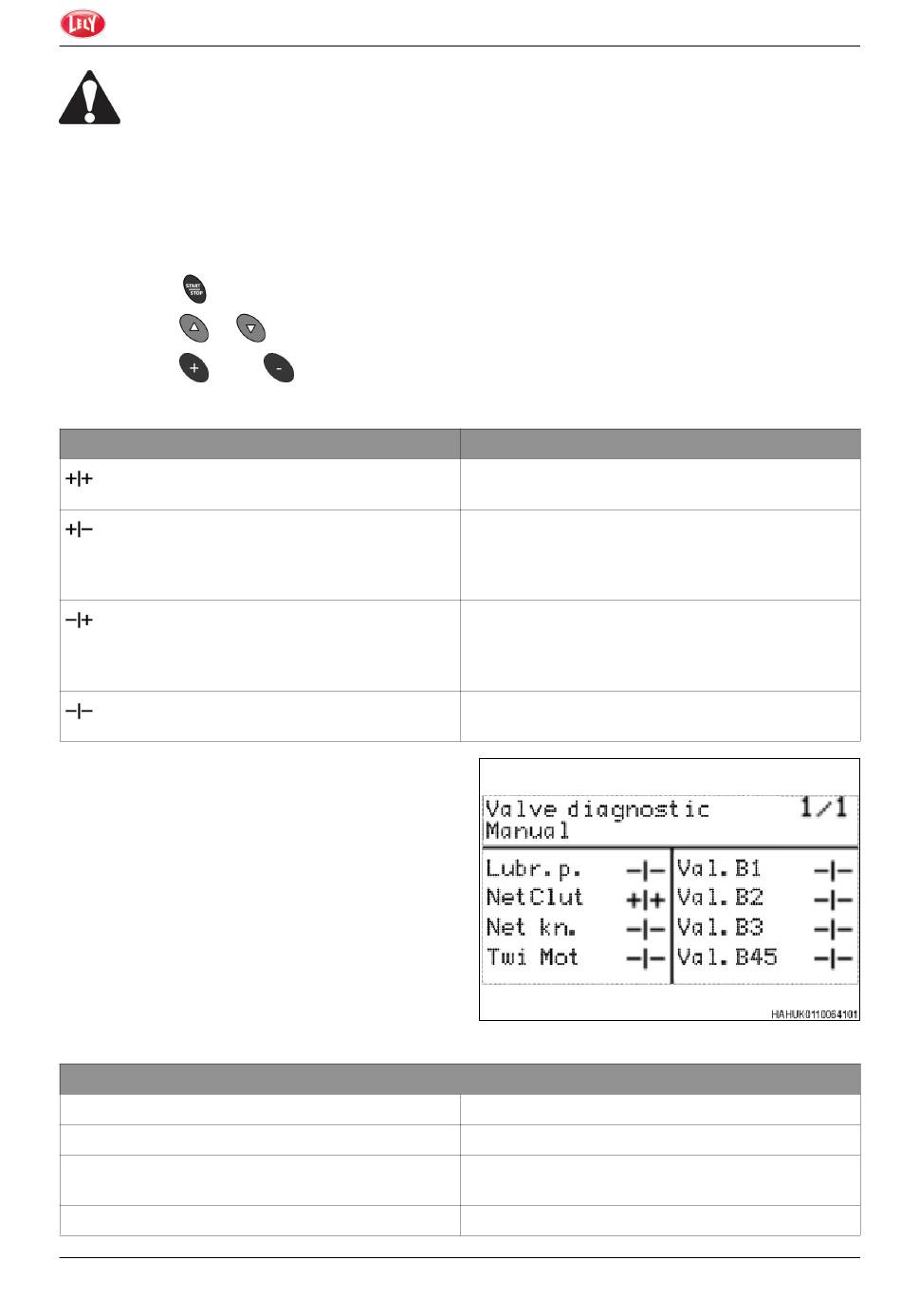

Diagnostic manuel
Pour passer de la page « Diagnostic de vanne manuel » à la page « Diagnostic de vanne automatique » :
1. Appuyez sur
2. Appuyez sur ou
3. Appuyez sur ou sur
Ces symboles affichent l'état de l'actionneur (vanne) :
Symbole
La page « Diagnostic de vanne manuel 1/1 »
affiche les actionneurs suivants :
Diagnostic de vanne manuel 1/1
Abréviation
lubri.p.
NetClut
Net Kn.
Presse à balles à chambre fixe
1745.LE.FR01
pour faire défiler le menu
pour activer ou désactiver les vannes.

Actionneur

Un signal (+) est envoyé à l'actionneur et l'a fait
bouger (+).
Un signal (+) est envoyé à l'actionneur qui n'a pas
bougé (-). Il y a un défaut dans le circuit qu'il faut
trouver. Le canal de l'actionneur dans le boîtier de
commande peut être défectueux.
Aucun signal (-) n'est envoyé à l'actionneur qui a
bougé (+). Il y a un défaut dans le circuit qu'il faut
trouver. Il peut s'agir d'un court-circuit ou d'une
coupure de fil.
Aucun signal (-) n'est envoyé à l'actionneur qui n'a
pas bougé (-).
Fig. 61
Désignation du canal
Pompe de lubrification
Embrayage électromagnétique de l'unité de liage
par filet
Déclencheur de couteau à filet
2. Introduction
