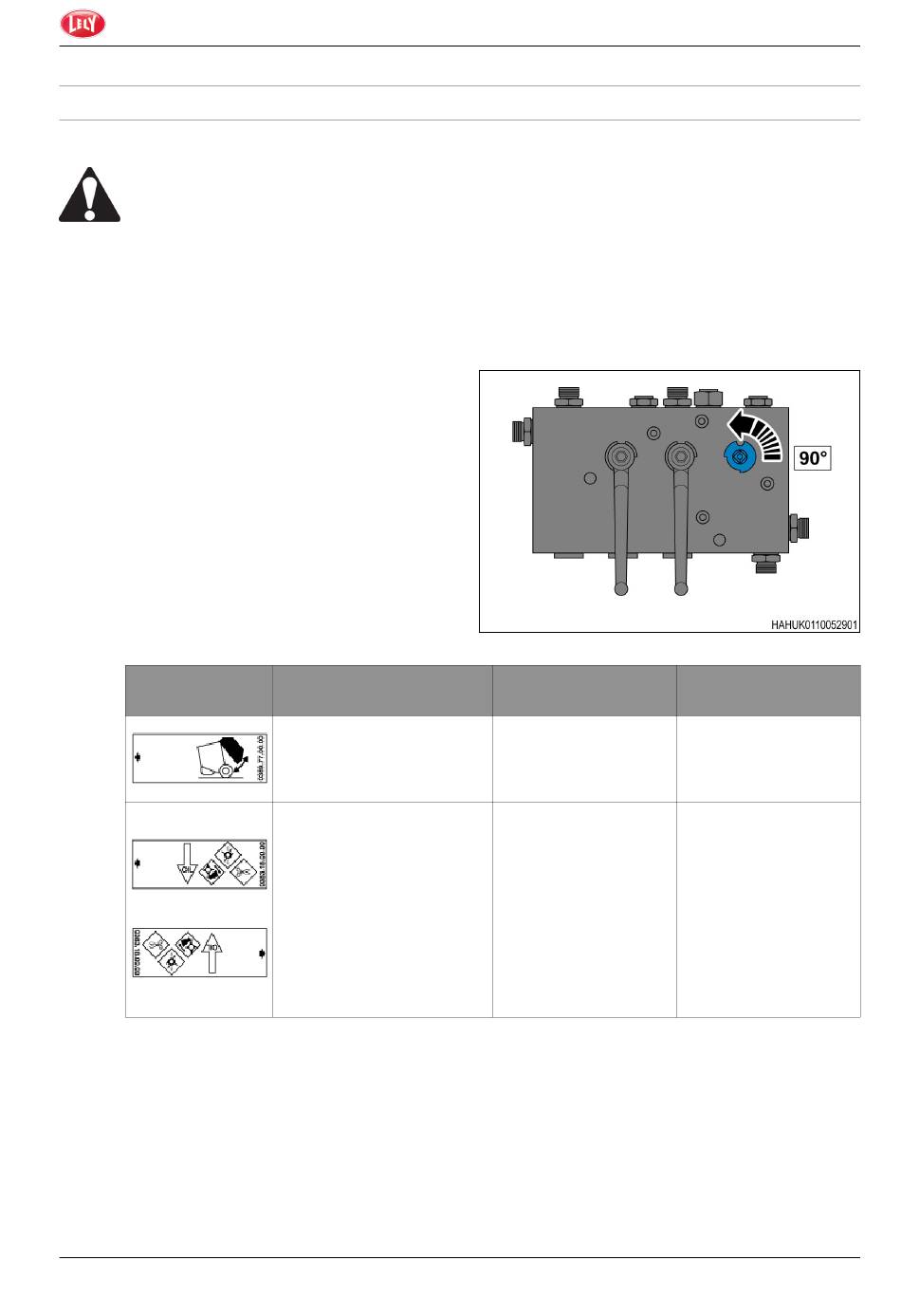

3.1.6 Raccordement du circuit hydraulique

Avant le démarrage de la procédure
AVERTISSEMENT : Blessures corporelles
Les flexibles hydrauliques endommagés se fissurent et l'huile hydraulique fuit par
projection. L'huile hydraulique très chaude peut provoquer des brûlures et irriter la peau
en cas de contact.
Assurez-vous que les flexibles hydrauliques sont en bon état et exempts de dommages.
Remplacez immédiatement les flexibles hydrauliques endommagés. Remplacez les
flexibles hydrauliques lors de l'entretien programmé au bout de six ans.
Procédure
NOTE : Pour le transport, le constructeur a
1.
verrouillé la porte inférieure
(Hydroflexcontrol) en position fermée. Vous
devez régler la soupape inférieure du bloc de
commande hydraulique en position ouverte
avant de pouvoir effectuer les étapes qui
suivent.
Utilisez l'outil approprié et faites tourner le
clapet à bille de droite sur 90° dans le sens
antihoraire.
NOTE : Machines avec E-Link
2.
°
Symbole du flex‐
ible hydraulique
NOTE : Machines avec Balercontrol E.
Presse à balles à chambre fixe
1745.LE.FR01
Fonction
Ouverture et fermeture de
la porte
Répartiteur hydraulique
pour :
• Ouvrir et fermer le fond
de canal.
• Soulevez et abaissez le
pick-up
• Mettez le système de
coupe en positions de
service puis de repos.
Fig. 4
Raccordement du
tracteur
Simple effet
Double effet avec posi‐
tion flottante
3. Fonctionnement
GUID-21772D38-B007-4EC7-8070-61D16AE6FC14 [V1]
GUID-6AB7D05A-39F9-49F6-A5D0-C04657D9E3DA-high.jpg [High]
Code couleur
Jaune
Rouge
