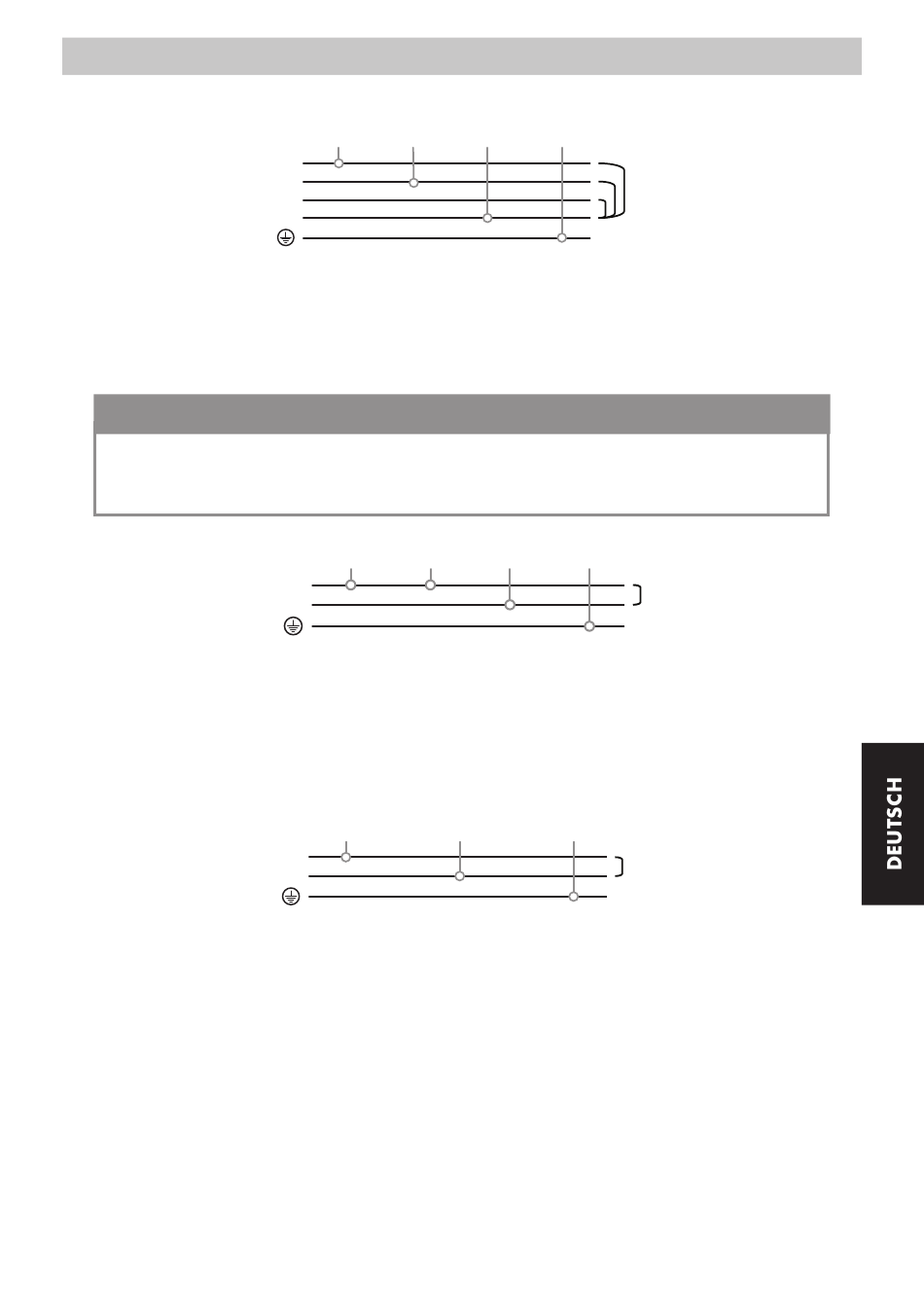

ZWEIPHASIGES 400 V - NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2-3 BRÜHGRUPPEN)
Phase (R)
Phase (S)
Phase (T)
Neutralleiter
Die Maschine kann an dreiphasige 400 V - Stromnetze mit Neutralleiter angeschlossen werden. In diesem Fall ist der
schwarze Leiter an eine der drei Phasen, der braune Leiter an eine andere Phase und der blaue oder graue Leiter an den
Neutralleiter anzuschließen. Der grün-gelbe Leiter ist an den Erder anzuschließen.
EINPHASIGES 100 V - NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2 BRÜHGRUPPEN)
WICHTIGER HINWEIS
Bei Maschinen, die für den Anschluss an 110 V - Stromnetze erzeugt werden, kommen spezielle
elektrische Bauteile für diese Spannung zum Einsatz. Daher dürfen Sie nur an 110 V Spannung und
gemäß dem spezifischen Schaltbild für diese Spannungsversorgung angeschlossen werden.
Phase (R)
Neutralleiter
Die Maschine kann an einphasige 110 V - Stromnetze angeschlossen werden. In diesem Fall ist der schwarze Leiter an
die Phase des bauseitigen Stromnetzes, der braune Leiter an die gleiche Phase wie der schwarze Leiter und der blaue
oder graue Leiter an den Neutralleiter anzuschließen. Der grün-gelbe Leiter ist an den Erder anzuschließen.
Maschinen mit 3 Leitern
EINPHASIGES 220-240 V - NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2-3
BRÜHGRUPPEN)
Phase (R)
Neutralleiter
Die Maschine kann an einphasige 220-240 V - Stromnetze angeschlossen werden. In diesem Fall ist der braune
Leiter an die Phase des bauseitigen Stromnetzes anzuschließen. Der blaue oder graue Leiter ist an den Neutralleiter
anzuschließen. Der grün-gelbe Leiter ist an den Erder anzuschließen.
INSTALLATIONS- UND BETRIEBSHANDBUCH
Schwarz Braun Blau oder Grau
Schwarz Braun Blau oder Grau
Braun Blau oder Grau
Grün/Gelb
220-240V
Grün/Gelb
110V
Grün/Gelb
220-240V
