IBERITAL
Fase (R)
Neutro

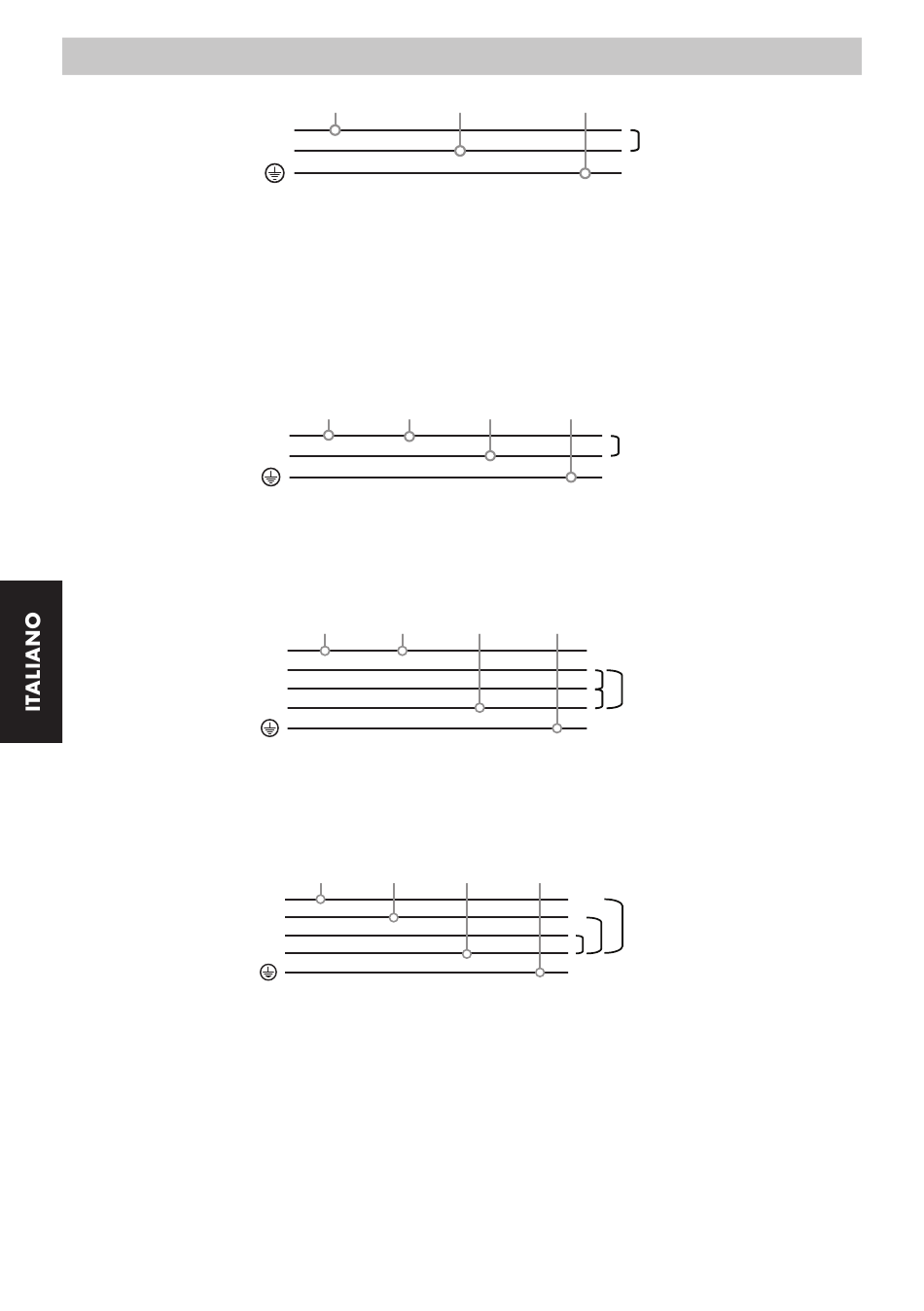

La macchina può essere collegata ad alimentazioni monofasiche da 110 V. In questo caso il conduttore marrone deve
essere collegato alla fase, mentre quello blu o grigio alla fase neutra. Il conduttore verde/giallo deve essere collegato
a terra.

3.3.2. Macchine ETL

Macchine con 4 conduttori
220 V - 240 V MONOFASICA CON NEUTRO (MACCHINE A 1-2-3 GRUPPI)
Fase (R)
Neutro
La macchina può essere collegata ad alimentazioni monofasiche da 220-240 V. In tal caso, il conduttore nero deve
essere unito a quello rosso ed essere quindi collegato alla fase dell'installazione fissa. Il conduttore bianco/nero deve
essere collegato al neutro. Il conduttore verde deve essere collegato a terra.
400 V MONOFASICA CON NEUTRO (MACCHINE A 1-2-3 GRUPPI)
Fase (R)
Fase (S)
Fase (T)
Neutro
La macchina può essere collegata ad alimentazioni trifasiche da 400 V. In questo caso il conduttore nero deve essere
collegato a una delle tre fasi, il conduttore rosso alla stessa fase, mentre quello bianco/nero alla fase neutro. Il conduttore
verde deve essere collegato a terra.
400 V BIFASICA CON NEUTRO (MACCHINE A 1-2-3 GRUPPI)
Fase (R)
Fase (S)
Fase (T)
Neutro
La macchina può essere collegata ad alimentazioni trifasiche da 400 V. In questo caso il conduttore nero deve essere
collegato a una delle tre fasi, il conduttore rosso a una fase diversa, mentre quello bianco/nero alla fase neutro. Il
conduttore verde deve essere collegato a terra.
206
Marrone Blu o Grigio
Nero Rosso Bianco/Nero
Nero Rosso Bianco/Nero
Nero Rosso Bianco/Nero
Verde/Giallo
110V
Verde
220-240V
Verde
220-240V
Verde
220-240V
MANUALE D'INSTALLAZIONE E USO
