IBERITAL
Machines à 3 fils

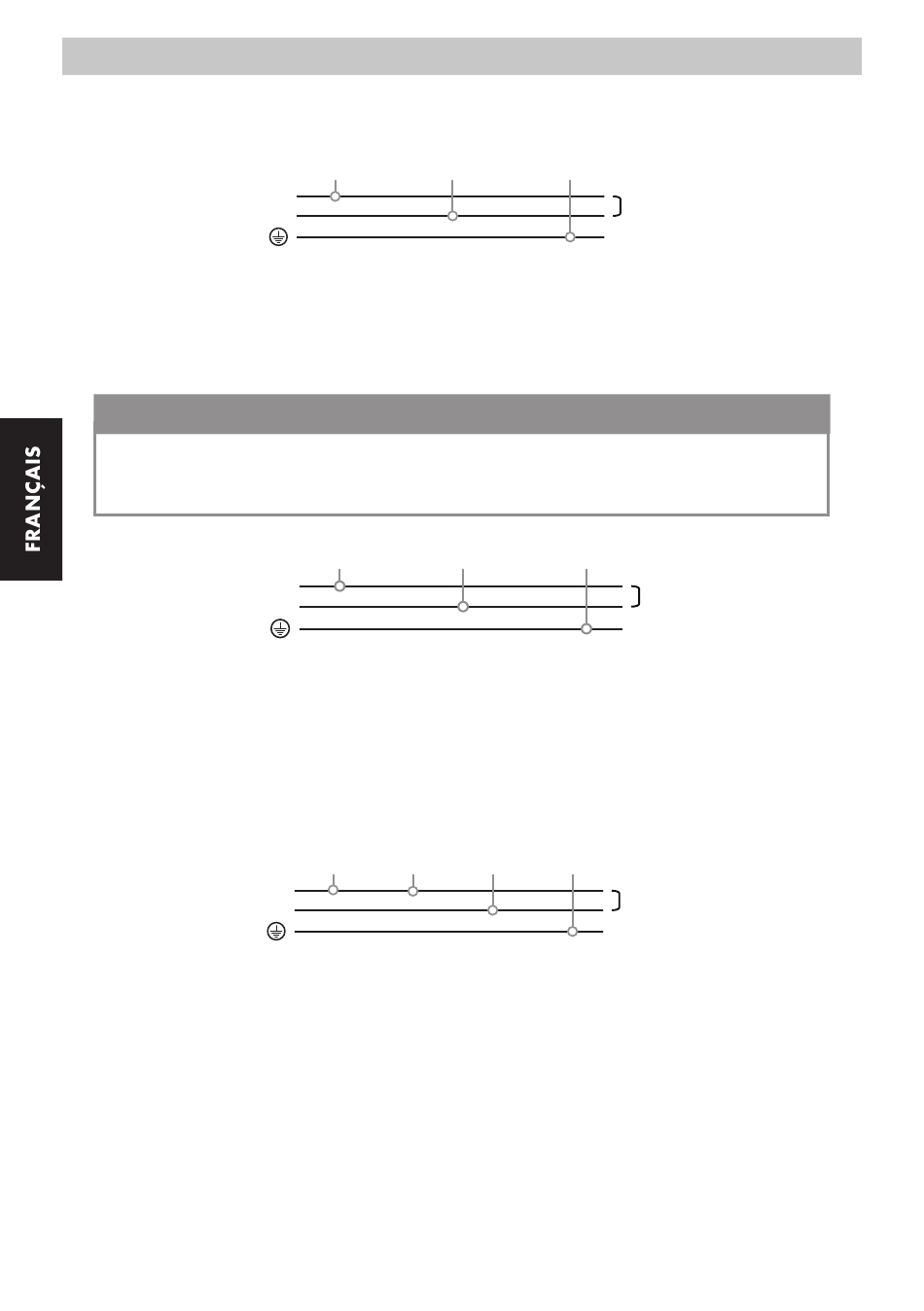

220 V - 240 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
Phase (R)
Neutre
La machine peut être branchée à des alimentations à une seule phase de 220 V - 240 V. Dans ce cas le conducteur
Marron doit être connecté à la phase de l'installation fixe. Le conducteur Bleu ou Gris doit être connecté à la phase
neutre. Le conducteur Vert/Jaune doit être connecté à la terre.
110 V UNE PHASE AVEC NEUTRE (MACHINES 1-2 GROUPES)
IMPORTANT
Les machines fabriquées pour être connectées à des tensions électriques de 110 V, sont fabriquées
sur des éléments électriques spécifiques pour cette tension. Elles ne pourront donc être installées
qu'à une tension de 110 V, comme indiqué sur le schéma électrique spécifique pour ces tensions.
Phase (R)
Neutre
La machine peut être connectée à des alimentations d'une seule phase de 110 V. Dans ce cas le conducteur Marron doit
être connecté à la phase et le conducteur Bleu ou Gris à la phase neutre. Le conducteur Vert/Jaune doit être connecté
à la terre.

3.3.2. Machines ETL

Machines à 4 fils
220 V - 240 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
Phase (R)
Neutre
La machine peut être branchée à des alimentations à une seule phase de 220 V - 240 V. Dans ce cas, le conducteur Noir
doit être relié au conducteur Rouge puis connecté à la phase de l'installation fixe. Le conducteur Blanc/Noir doit être
connecté au neutre. Le conducteur Vert doit être connecté à la terre.
154
Marron Bleu ou Gris
Marron Bleu ou Gris
Noir Rouge Blanc/Noir
MANUEL D'INSTALLATION ET DE FONCTIONNEMENT
Vert/Jaune
220-240V
Vert/Jaune
110V
Vert
220-240V
