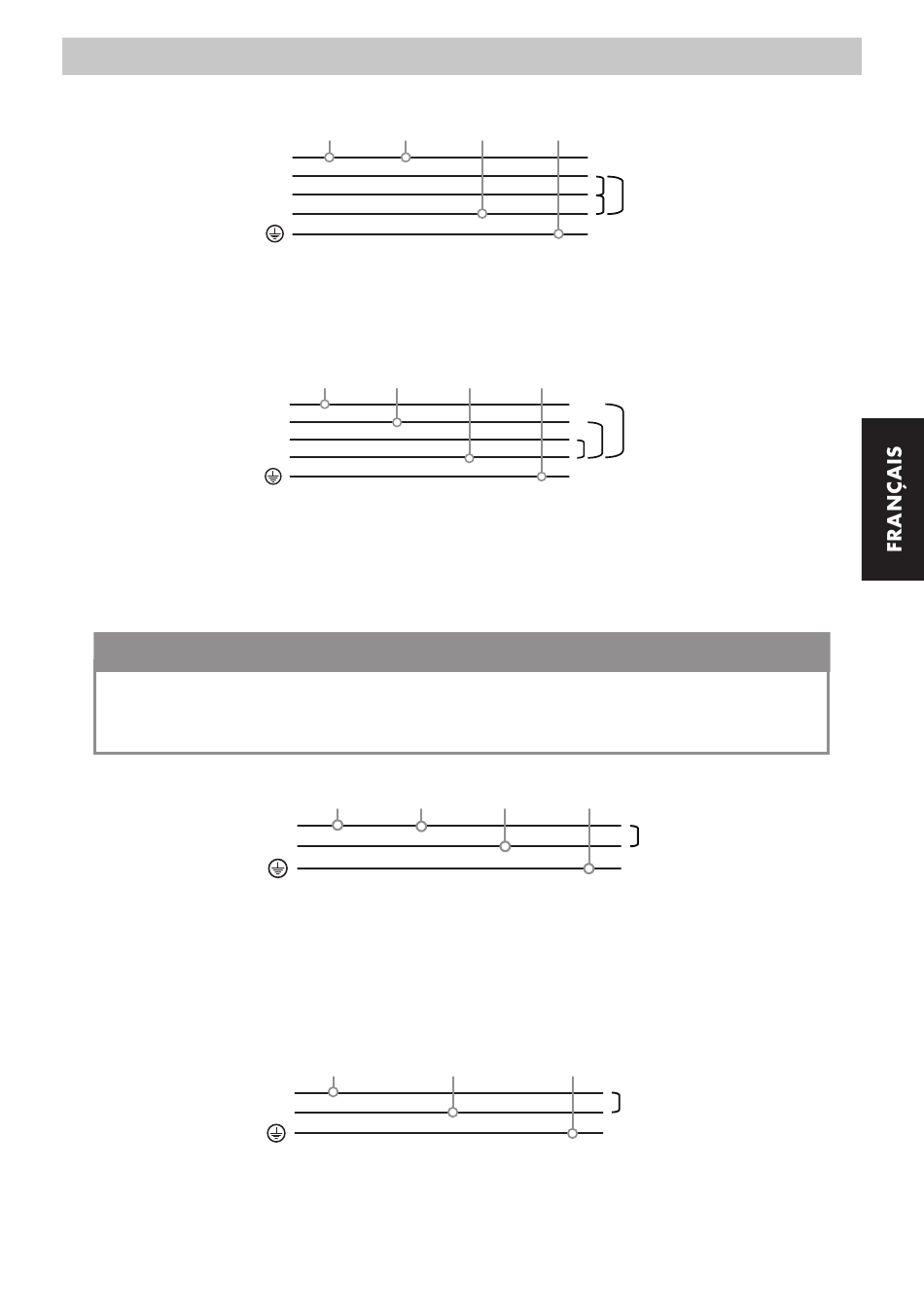

400 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
Phase (R)
Phase (S)
Phase (T)
Neutre
La machine peut être branchée aux alimentations de trois phases et un neutre de 400 V. Dans ce cas, le conducteur Noir
doit être connecté à une des trois phases, le conducteur Rouge à la même et le conducteur Blanc/Noir à la phase neutre.
Le conducteur Vert doit être connecté à la terre.
400 V DEUX PHASES AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
Phase (R)
Phase (S)
Phase (T)
Neutre
La machine peut être branchée aux alimentations de trois phases et un neutre de 400 V. Dans ce cas, le conducteur Noir
doit être connecté à une des trois phases, le conducteur Rouge à une phase différente et le conducteur Blanc/Noir à la
phase neutre. Le conducteur Vert doit être connecté à la terre.
110 V UNE PHASE AVEC NEUTRE (MACHINES 1-2 GROUPES)
IMPORTANT
Les machines fabriquées pour être connectées à des tensions électriques de 110 V, sont fabriquées
sur des éléments électriques spécifiques pour cette tension. Elles ne pourront donc être installées
qu'à une tension de 110 V, comme indiqué sur le schéma électrique spécifique pour ces tensions.
Phase (R)
Neutre
La machine peut être connectée à des alimentations d'une seule phase de 110 V. Dans ce cas, le conducteur Noir doit être
connecté à la phase de l'installation fixe, le conducteur Rouge doit être connecté à la même phase que le conducteur Noir et le
conducteur Blanc/Noir à la phase neutre. Le conducteur Vert doit être connecté à la terre.
Machines à 3 fils
220 V - 240 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
Phase (R)
Neutre
La machine peut être branchée à des alimentations à une seule phase de 220 V - 240 V. Dans ce cas, le conducteur Noir
doit être connecté à la phase de l'installation fixe. Le conducteur Blanc/Noir doit être connecté à la phase neutre. Le
conducteur Vert doit être connecté à la terre.
MANUEL D'INSTALLATION ET DE FONCTIONNEMENT
Noir Rouge Blanc/Noir
Noir Rouge Blanc/Noir
Noir Rouge Blanc/Noir
Noir Blanc/Noir
Vert
220-240V
Vert
220-240V
Vert
110V
Vert
220-240V
