3.2. CONNEXION À L'ALIMENTATION EN EAU
IMPORTANT
Cet appareil doit être installé en suivant les règles applicables, qu'elles soient fédérales, nationales
ou locales.
La machine compte sur une entrée de fourniture d'eau de 3/8". Cette entrée comprend un robinet d'arrêt pour ouvrir
ou fermer le flux d'eau (en option). Les flexibles sont inclus. Pour une installation correcte, il faudra connecter le robinet
d'alimentation en eau du réseau et l'entrée mentionnée précédemment avec l'un de ces flexibles ou un similaire.
3.3. CONNEXION AU RÉSEAU ÉLECTRIQUE
IMPORTANT
Le branchement de cet appareil est fixe sur le réseau électrique.
La machine est équipée de résistances et autres éléments électriques de 110 V, 220 V et 240 V en fonction de la version.
Un interrupteur doit être installé, de calibre adapté, entre l'installation fixe et la machine. La consommation électrique
maximum est indiquée sur la plaque signalétique.
Le câble de terre doit être connecté à une prise de terre adéquate.
IMPORTANT
Les machines ne peuvent être connectées qu'en 110 V, 220 V et 240 V en fonction de la machine.

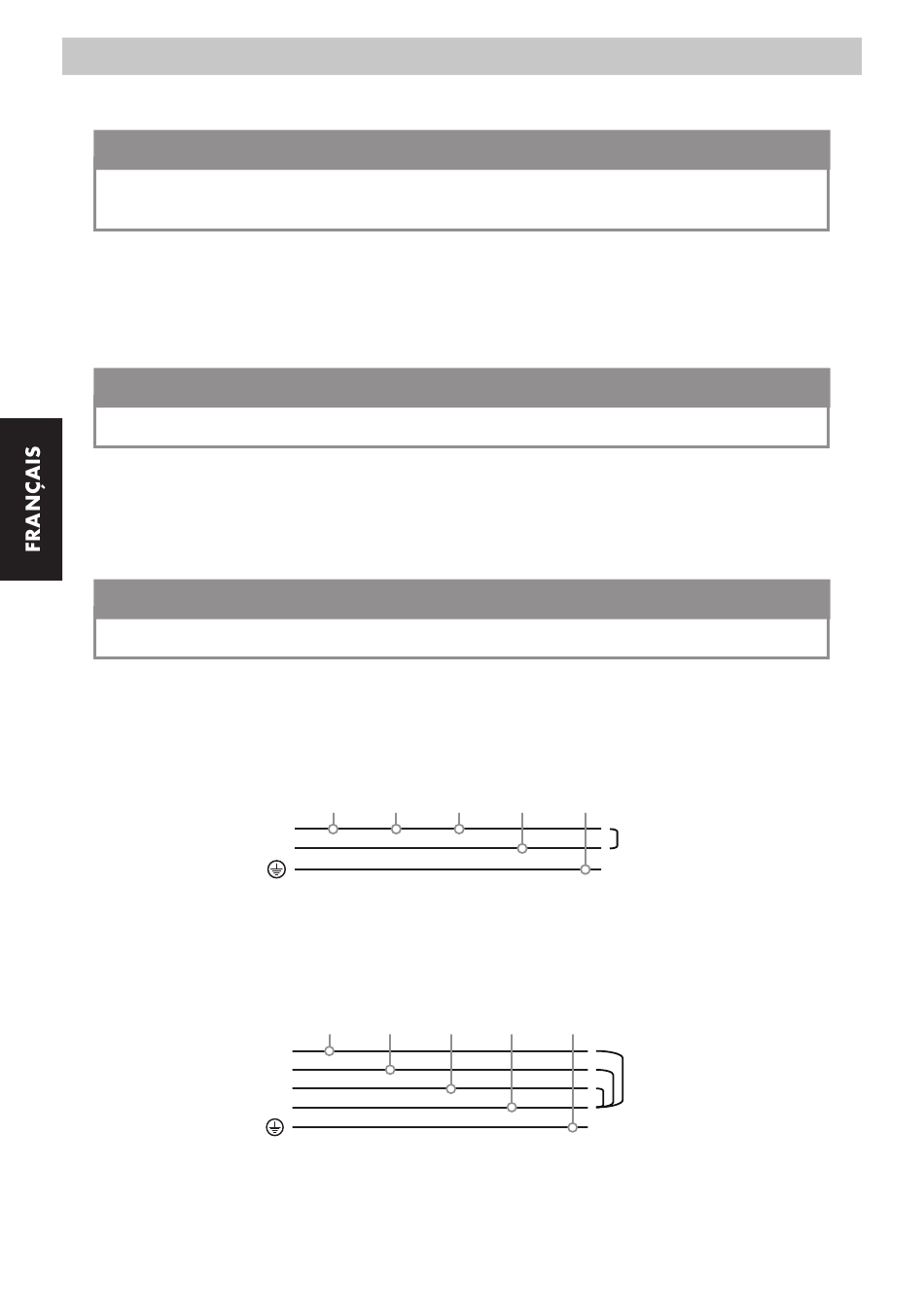

3.3.1. Machines CE

Machines à 5 fils
220 V - 240 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
Phase (R)
Neutre
La machine peut être branchée sur des alimentations à une seule phase de 220-240 V. Dans ce cas, les conducteurs noir,
marron et gris doivent être reliés puis branchés sur la phase de l'installation fixe. Le conducteur bleu doit être branché
sur le neutre. Le conducteur vert/jaune doit être connecté à la terre.
400 V TROIS PHASES AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
Phase (R)
Phase (S)
Phase (T)
Neutre
La machine peut être branchée sur des alimentations à trois phases et un neutre de 400 V. Dans ce cas, les conducteurs
noir, marron et gris doivent être branchés séparément sur les différentes phases et le conducteur bleu sur le neutre. Le
conducteur vert/jaune doit être connecté à la terre.
152
Noir Marron Gris
Noir Marron Gris
MANUEL D'INSTALLATION ET DE FONCTIONNEMENT
Bleu Vert/Jaune
220-240V
Bleu Vert/Jaune
220-240V
