Brûleurs à fioul, une allure, alimentation en 24vcc

Publicité

Les données se réfèrent à des conditions standards: pression atmosphérique égale à 1013 mbar, température ambiante égale à 15°C.

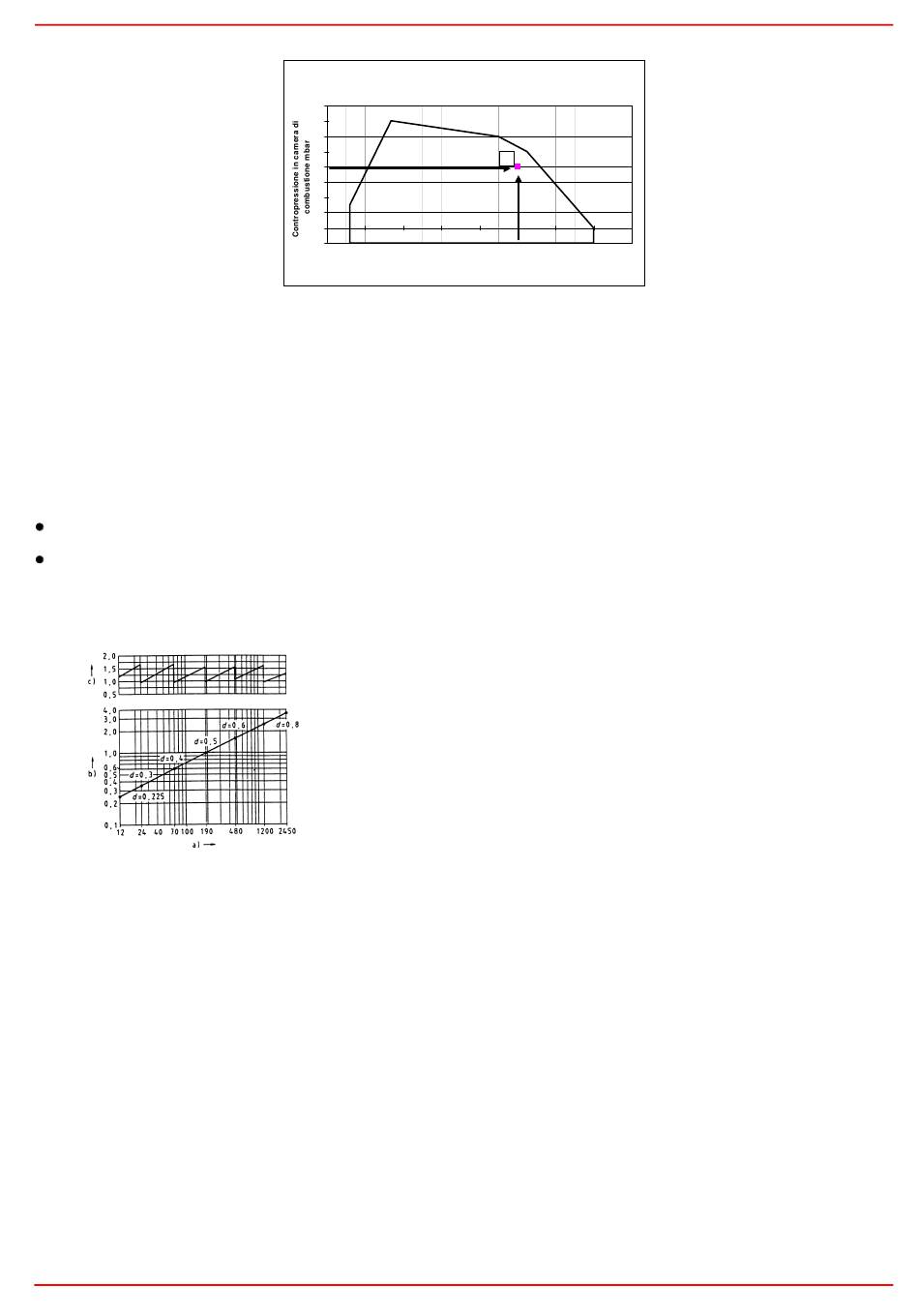

Accouplement du brûleur à la chaudière
Les brûleurs décrits dans ces instructions ont été essayés dans des chambres de combustion correspondants à la norme EN267, dont
les dimensions sont reportées dans le diagramme . En cas d'accouplement du brûleur avec des chaudières dont la chambre de combu-
stion résulte avoir un diamètre mineur ou une longueur inférieure de celle mentionnées dans le diagramme, prière de contacter le con-
structeur afin de pouvoir vérifier que le brûleur soit convenable à l'installation pour laquelle il est prévu. Afin de correctement coupler le
brûleur et la chaudière, vérifier que la puissance demandée et la pression dans la chambre de combustion soient comprises dans la
plage de travail. En cas contraire, le choix du brûleur devra être réexaminé avec le constructeur. Le choix de la longueur de la buse doit
suivre les consignes du constructeur de la chaudière. Si ces informations manquaient, les suivantes directions seront suivies:
Chaudières en fonte, chaudière à trois parcours de fumées (avec le premier parcours de fumées dans la partie arrière) la buse doit
entrer dans la chambre de combustion sans dépasser les 100 mm.
Chaudières pressurisées avec inversion de flamme: dans ce cas la buse devra pénétrer en chambre de combustion pour au moins
50 - 100 mm par rapport à la plaque du faisceau tubulaire.
La longueur des buses ne répond pas toujours à ce critère et donc il pourrait se présenter la nécessité d'employer une entretoise de la
mesure convenable apte à faire reculer le brûleur de façon à satisfaire les mesures sus mentionnées.
Fig. 2
C.I.B. UNIGAS - M039223B
Campo di lavoro bruciatori
Tipo P60 Mod. M-xx.x.IT.A.0.50 - M-.xx.x.IT.A.0.65
8
7
6
5
4
3
2
1
0
-1
100
200
300
400
500
Potenza kW
Fig. 1
Légende
a) Puissance en kW
b) Longueur du foyer en mètres
c) Charge thermique spécifique du foyer MW/m
d) Diamètre du foyer (m)
Fig. 2 - Charge thermique, diamètre et longueur du foyer d'essai en fonction de la puis-
sance brûlée Q.
