CARACTÉRISTIQUES GÉNÉRALES
Les brûleurs de cette série sont des brûleurs à fioul monobloc en moulage d'aluminium, la position de la tête de combustion peut être
modifiée pour varier la géométrie de la flamme en obtenant une combustion efficace.

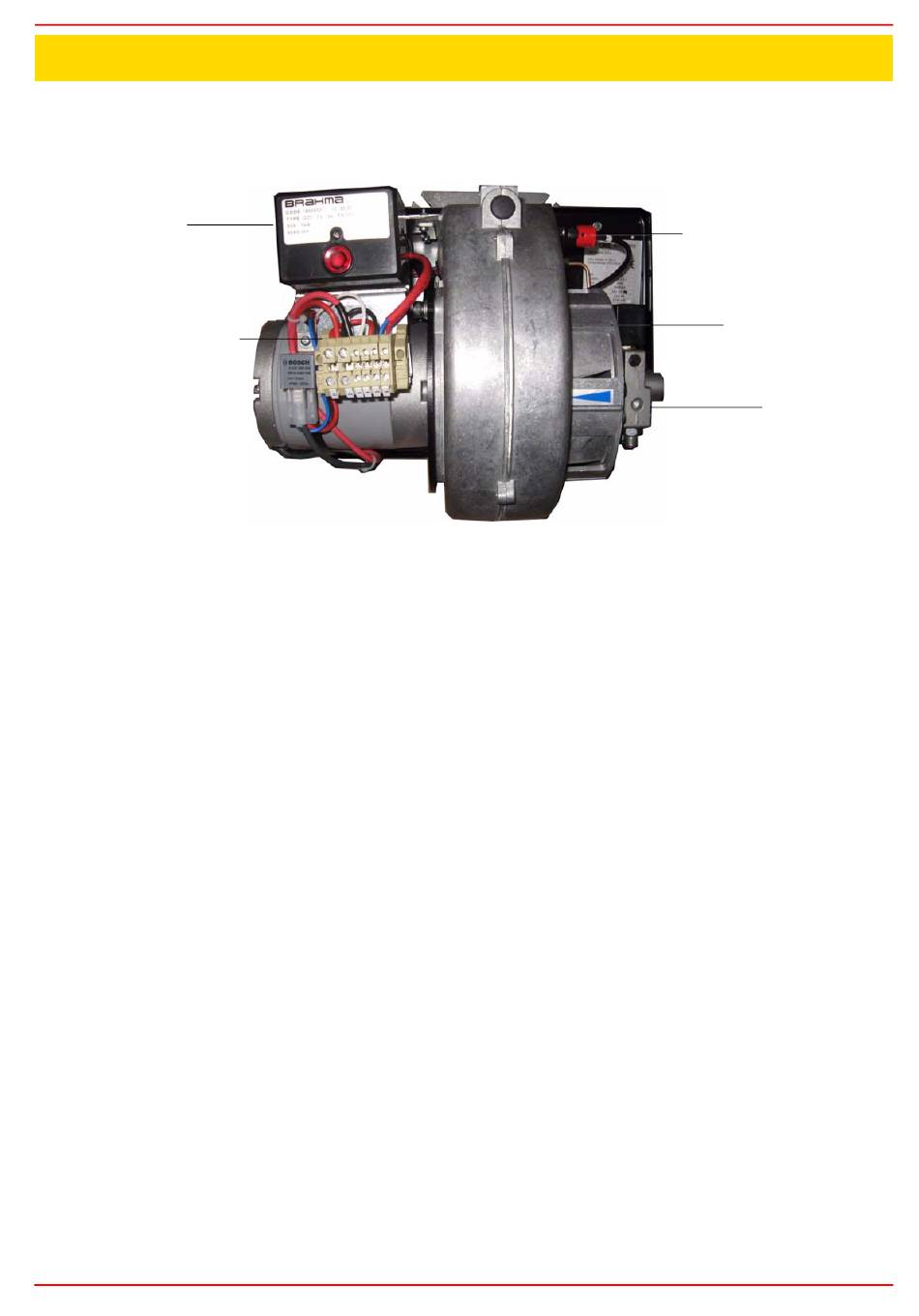

1
1
Boîte de contrôle flamme
2
Bornier d'alignement
3
Pompe
4
Ventilateur
5
Photoresistance
Les brûleurs de cette série sont des brûleurs à fioul monobloc en moulage d'aluminium, la position de la tête de combustion peut être
modifiée pour varier la géométrie de la flamme en obtenant une combustion efficace.
Le combustible, provenant du réseau de distribution, est envoyé par la pompe au bec et de celui-ci à l'intérieur de la chambre de com-
bustion où a lieu le mélange avec l'air comburant et dont le développement de la flamme.
Le mélange entre l'huile et l'air, essentielle pour obtenir une combustion propre et efficace, est activée dans les brûleurs grâce à la pul-
vérisation de l'huile en très fines particules. On obtient ce processus en faisant passer l'huile sous pression par le bec.
La principale fonction de la pompe est celle de transférer l'huile du réservoir au bec dans la quantité et avec la pression désirées. Pour
régler cette pression, les pompes sont équipées d'un régulateur de pression (à l'exception de certains modèles pour lesquels une
vanne de régulation a été prévue à part). Les autres types de pompes ont deux régulateurs de pression : un pour la haute et un pour la
basse pression (pour les applications à deux allures avec un seul bec).
Le positionnement de la tête de combustion détermine la puissance du brûleur. Le combustible et l'air comburant sont acheminés dans
des voies géométriques séparées jusqu'à ce qu'ils se croisent dans la zone de développement de la flamme (chambre de combustion).
Comment interpréter la «plage de travail» du brûleur
Pour vérifier si le brûleur est approprié au générateur de chaleur sur lequel il doit être monté, il faut avoir les paramètres suivants:
Puissance au foyer de la chaudière en kW ou kcal/h (kW = kcal/h / 860);
Pression dans la chambre de combustion, appelée également perte de charge (Dp) côté fumées (cette donnée est à rechercher sur la
plaquette de l'appareil ou sur le manuel du générateur de chaleur).
Exemple:
Puissance au foyer du générateur: 600 kW
Pression dans la chambre de combustion:4 mbar
Tracer, sur le diagramme «Plage de travail» du brûleur (Fig. 1), une droite verticale à la hauteur de la puissance au foyer et une droite
horizontale à la hauteur de la valeur de la pression désirée.
Le brûleur n'est approprié que si le point d'intersection A des deux droites se trouve à l'intérieur de la plage de travail.
C.I.B. UNIGAS - M039223B
PARTIE I: MANUEL D'INSTALLATION
2
5
5
4
3
