GF2 OR2 (DOUBLE FLAMME)

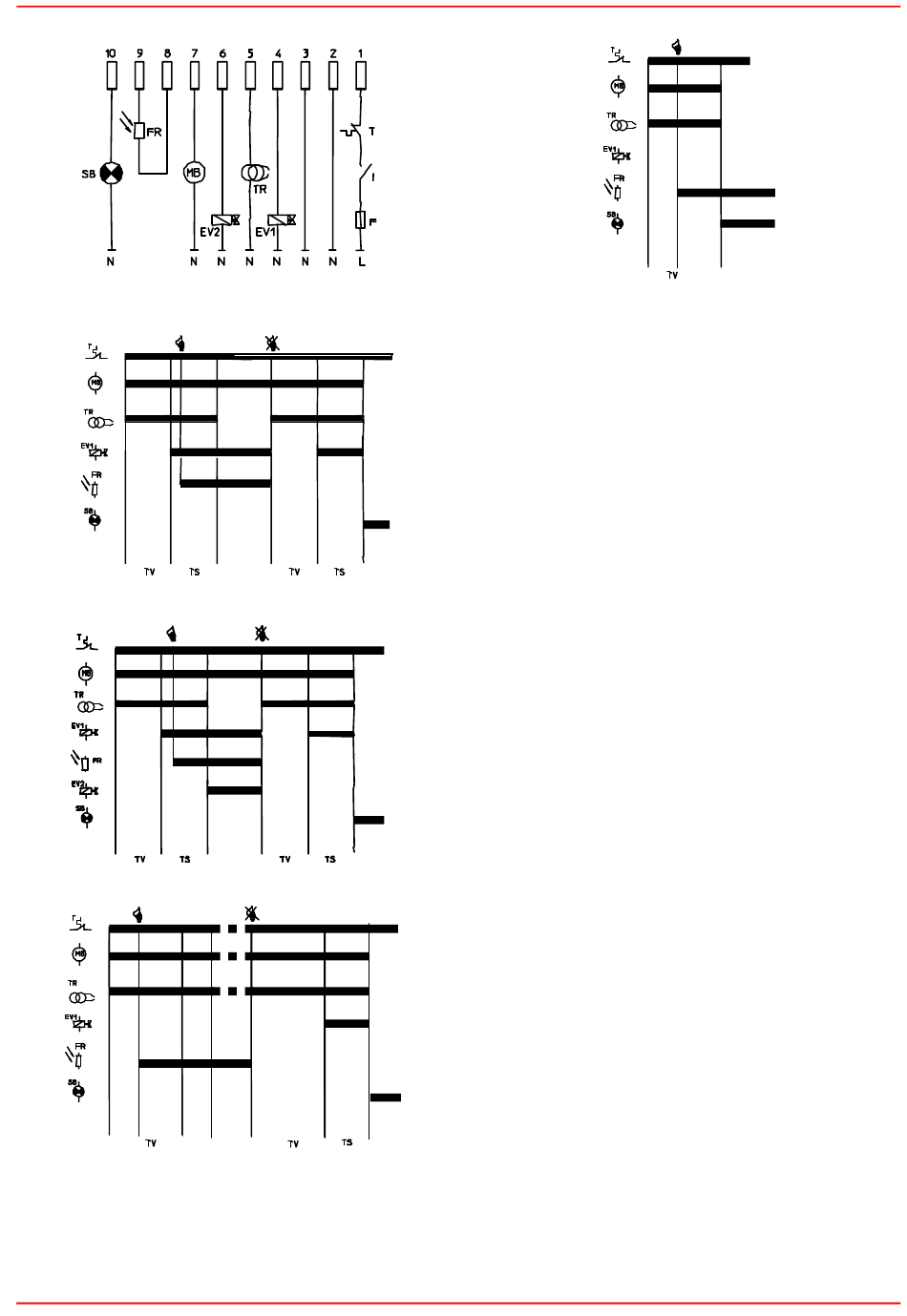

Diagrammes cycle
G22 OR1
GF2 OR2-3
G22 OR1- 220/110 V
G22 OR1- 12V e 24V
Légende
I: interrupteur général
T: thermostat
MB: moteur brûleur
FR: capteur flamme
SB: signal de blocage
EV1: première vanne
EV2: deuxième vanne
TR: dispositif d'allumage
F: fusible
Caractéristiques techniques
Alimentation:220V 50/60Hz sur demande: 110V 50/60Hz
24V dc et ac 50/60Hz
12V dc et ac 50/60Hz
Température de service: -10°C ÷ +60°C
Degré de protection (avec base): IP 40
Temps
– Temps de préventilation (TV @ 20°C): 15/20 s
– Temps de sécurité (TS @ 20°C): 5/10 s
– Temps d'intervention à l'arrêt: < 1 s
Puissance absorbée(@220V-50Hz): 6,5 VA
(@12V/24V ): 1VA
Fusible interne
– Pour alimentation 220V e 110V: 6,3 A retardé
– Pour alimentation 24V e 12V: 10 A retardé
Fusible externe
– Pour alimentation 220V e 110V: 4 A rapide
– Pour alimentation 24V e 12V: 10 A rapide
Poids avec socle: environ 240 g
Débit maximal des contacts (@220V): Imax
– Thermostat: 6,0 A cosϕ > 0,4
– Moteur: 2,0 A cosϕ > 0,4
– Trasformateur d'allumage: 2,0 A cosϕ > 0,4
– EV1: 0,5 A cosϕ > 0,4
– EV2: 0,5 A cosϕ > 0,4
– Pré-réchauffeur: 0,5 A cosϕ = 1,0
– Signal de blocage: 1,0 A cosϕ = 1,0
Débit maximal des contacts (@12V e 24V): Imax
– Thermostat: 10 A cosϕ > 0,4
– Moteur: 4,0 A cosϕ > 0,4
– Trasformateur d'allumage: 3,0 A cosϕ > 0,4
– EV1: 1,5 A cosϕ > 0,4
– EV2: 1,5 A cosϕ > 0,4
– Signal de blocage: 1,0 A cosϕ = 1,0
