Réglage position des électrodes et du gliceur
ATTENTION: pour ne pas compromettre le fonctionnement du brûleur, veiller à ce que les électrodes ne soient pas en
contact avec les parties métalliques (tête, buse, etc.). Contrôler la position des électrodes après chaque opération
d'entretien sur la tête de combustion.
Prévoir un plan d'appui stable sur lequel poser le brûleur durant les opérations d'entretien.
Pour accéder à la tête de combustion et aux électrodes, dévisser la vis sur la buse du brûleur et ôter ce dernier de la buse (qui
reste fixée à la chaudière)
Afin de garantir un bon allumage, il est nécessaire que les dimensions indiquées sur le tableau soient respectées.
S'assurer d'avoir fixé la vis de blocage du groupe électrodes avant de remonter le brûleur.
Nettoyage/remplacement des électrodes
ATTENTION: pour ne pas compromettre le fonctionnement du brûleur, veiller à ce que les électrodes ne soient pas en
contact avec les parties métalliques (tête, buse, etc.). Contrôler la position des électrodes après chaque opération
d'entretien sur la tête de combustion.
Procéder comme suit pour nettoyer/remplacer les électrodes :
1
extraire la tête de combustion comme indiqué au paragraphe précédent ;
2
extraire le groupe électrodes et les nettoyer ;
3
pour remplacer les électrodes, dévisser les vis qui fixent les deux électrodes et enlever ces dernières : placer les électrodes neu-
ves et faire attention aux cotes indiquées en mm dans le paragraphe précédent ; procéder de la même façon mais en sens inverse
pour le remontage.
Nettoyage et remplacement de la cellule photorésistante de détection
Procéder comme suit pour nettoyer/remplacer la cellule photorésistante de détection:
1
couper le courant de l'installation;
2
interrompre l'alimentation du combustible;
3
extraire, en tirant, la cellule photorésistante de son logement;
4
la nettoyer avec un chiffon sec et propre;
5
remplacer la cellule photorésistante si nécessaire;
6
remettre la cellule photorésistante dans son logement.
C.I.B. UNIGAS - M039223B
GLICEUR
60°
G6
45°
60°
G10 - G18
45°

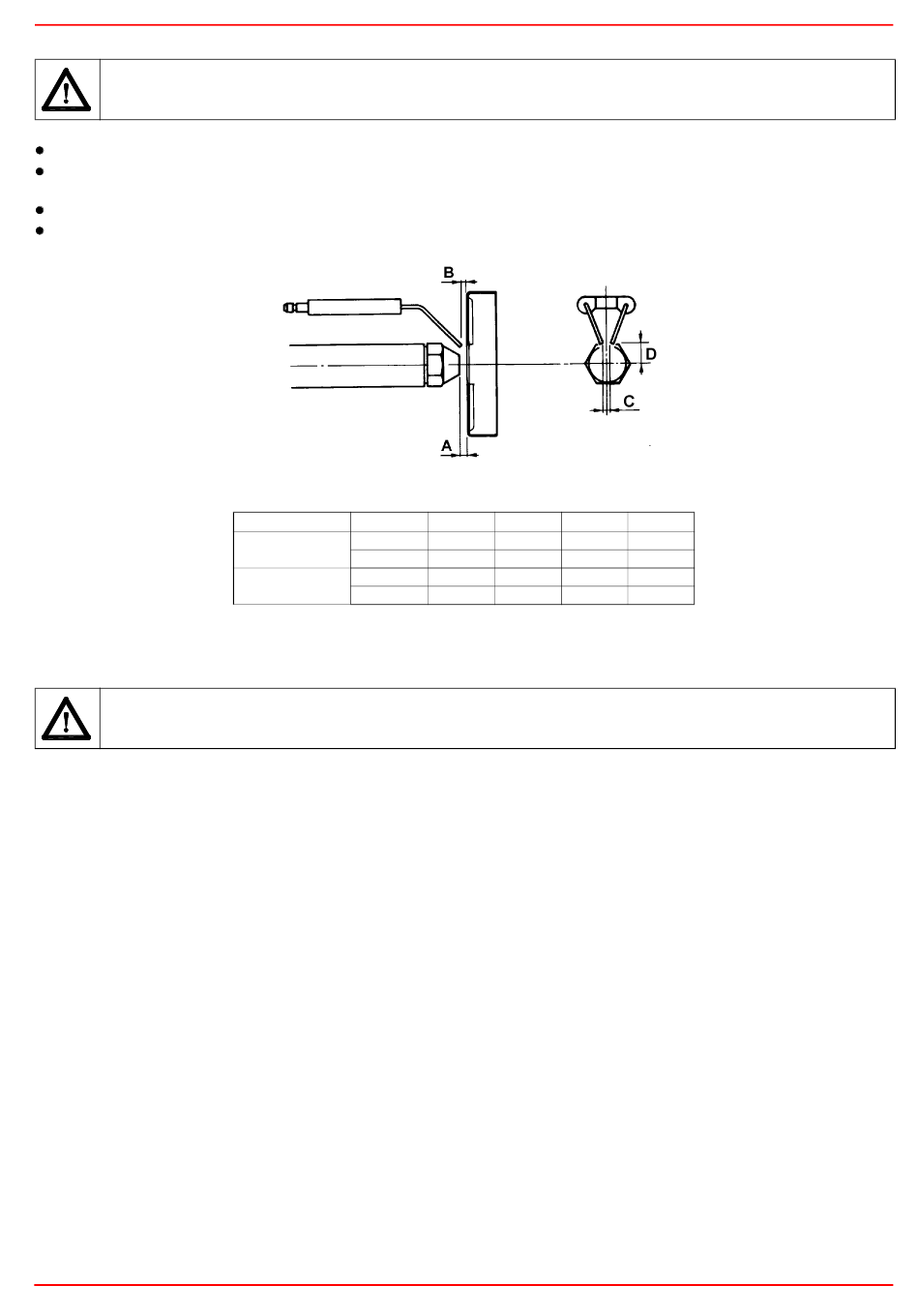

Fig. 15
A
B
C
4
3
4
8
4
4
6
4
4
10
5
4
Tab. 2
19
D
6
6
6
6
