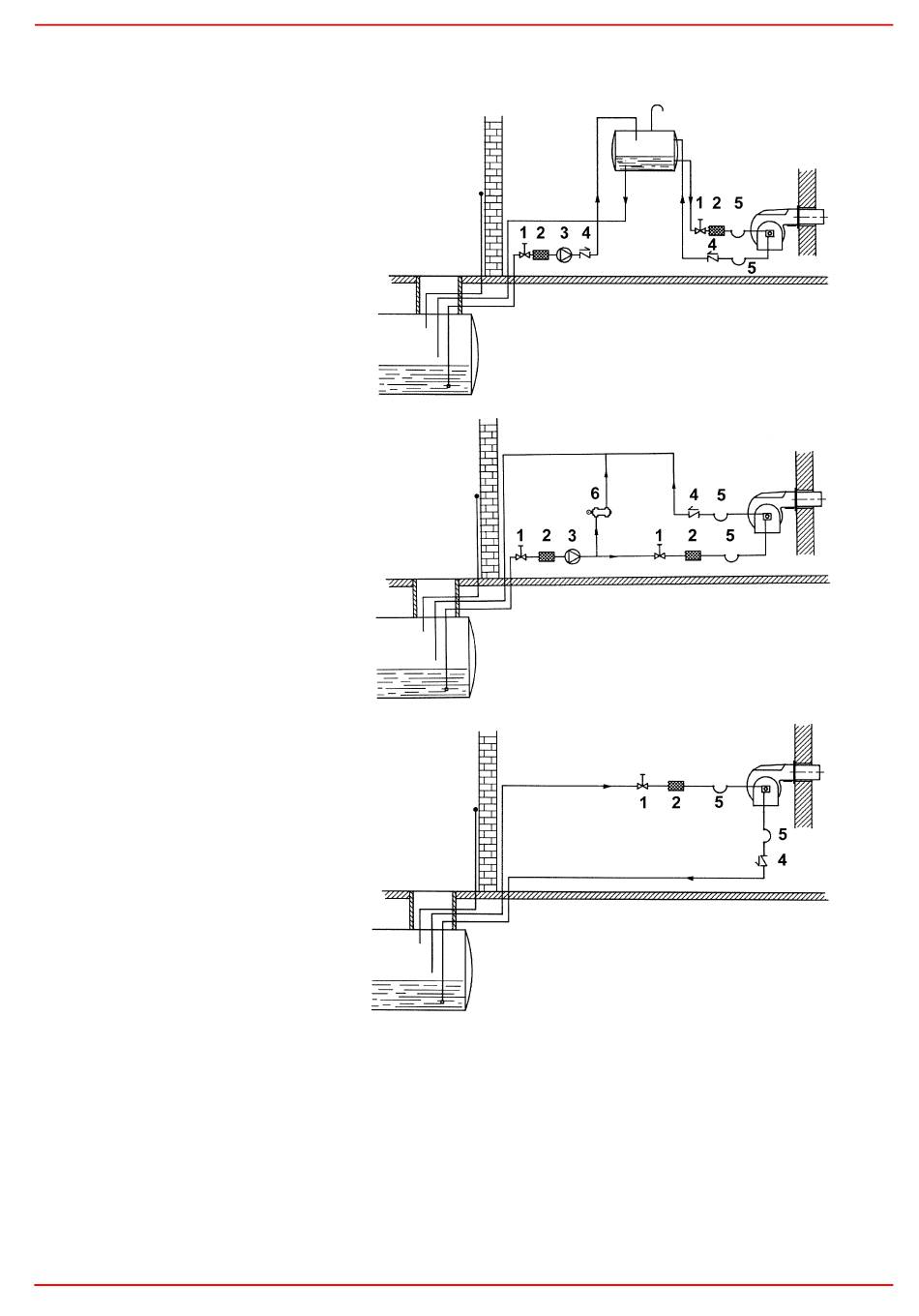

Schemas indicatifs d'installation avec alimentation au fioul
Fig. 3 - Système par gravité
Fig. 4 - Système à anneau
Fig. 5 - Système en aspiration
Légende
1
Vanne manuelle d'arrêt
2
Filtre fioul
3
Pompe d'alimentation fioul
4
Vanne anti retour
5
Flexibles fioul
6
Vanne d'effleurement
REMARQUE: dans les installations de levage à gravité et à anneau, insérer un dispositif d'interception automatique (voir n° 4 - Fig. 6).
C.I.B. UNIGAS - M039223B
10
