REGLAGES
ATTENTION: avant de faire démarrer le bruleur, s'assurer que les vannes d'arrêt manuelles soient ouvertes. S'assu-
rer également que l'interrupteur général d'alimentation soit fermé.
Avant de faire fonctionner le brûleur, contrôler que le tuyau de retour vers la cuve ne soit pas bouché. Un obstacle
éventuel provoquerait la rupture de l'organe d'étanchéité de la pompe.
ATTENTION: Durant les opérations de calibrage, ne pas faire fonctionner le brûleur avec un débit d'air insuffisant (danger
de formation de monoxyde de carbone); si cela se produit, réduire lentement le combustible jusqu'à rentrer dans les valeurs
de combustion normales.
IMPORTANT! L'excès d'air de combustion doit être réglé selon les paramètres conseillés et indiqués dans le
tableau suivant:
Réglage – description générale
Vérifier si les paramètres de combustion rentrent dans les limites conseillées.
Vérifier le débit du combustible.
Régler le débit du combustible et de l'air

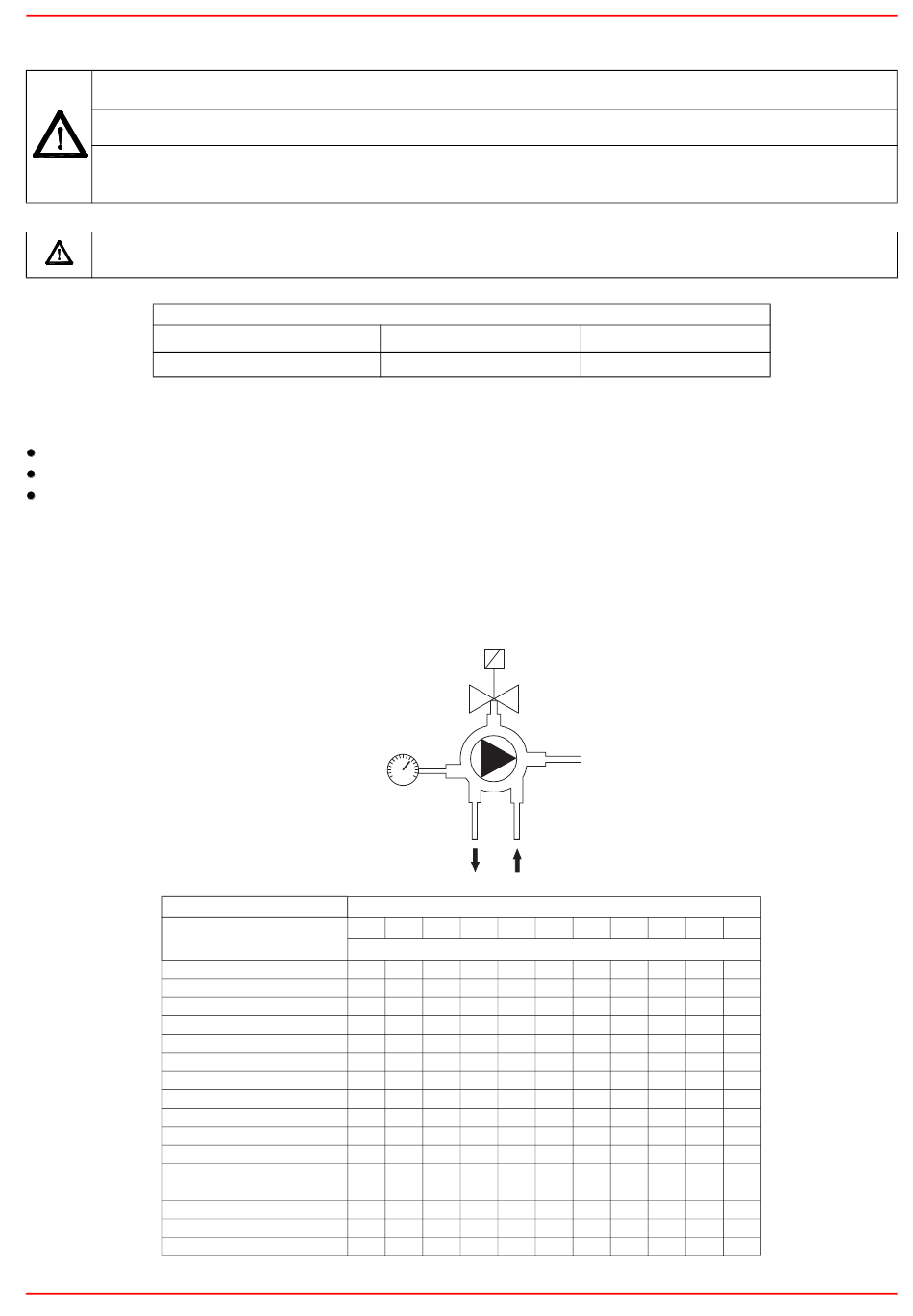

Procédure de réglage
Le débit du fioul se règle en choisissant un bec ayant une dimension appropriée à la puissance de la chaudière/utilisation et en réglant
les pressions de refoulement selon les valeurs reportées dans le tableau ci-dessous (pour la lecture des pressions, voir les paragra-
phes qui suivent).
Légende
EV
Electrovanne fioul
M
Manomètre
P
Pompe
= 12 bar
PRESSION POMPE
(réglage effectué en usine)
Choix du gicleur fioul
Paramètres de combustion conseillés
Combustible
Fioul
Taille du gliceur
8
GPH
0.40
1.36 1.44 1.52 1.59 1.66 1.73 1.80 1.86 1.92 1.98 2.04
0.50
1.70 1.80 1.90 1.99 2.08 2.17 2.25 2.33 2.40 2.48 2.55
0.60
2.04 2.16 2.28 2.39 2.50 2.60 2.70 2.79 2.88 2.97 3.06
0.65
2.21 2.34 2.47 2.59 2.70 2.82 2.92 3.02 3.12 3.22 3.31
0.75
2.55 2.70 2.85 2.99 3.12 3.25 3.37 3.49 3.60 3.71 3.82
0.85
2.89 3.06 3.23 3.39 3.54 3.68 3.82 3.95 4.08 4.21 4.33
1.00
3.40 3.60 3.80 3.98 4.16 4.33 4.49 4.65 4.80 4.95 5.10
1.10
3.74 3.96 4.18 4.38 4.58 4.76 4.94 5.12 5.29 5.45 5.61
1.20
4.08 4.32 4.56 4.78 4.99 5.20 5.39 5.58 5.77 5.94 6.12
1.25
4.25 4.50 4.75 4.98 5.20 5.41 5.62 5.82 6.01 6.19 6.37
1.35
4.59 4.86 5.13 5.38 5.62 5.85 6.07 6.28 6.49 6.69 6.88
1.50
5.10 5.41 5.70 5.98 6.24 6.50 6.74 6.98 7.21 7.43 7.64
1.65
5.61 5.95 6.27 6.57 6.87 7.15 7.42 7.68 7.93 8.17 8.41
1.75
5.95 6.31 6.65 6.97 7.28 7.58 7.87 8.14 8.41 8.67 8.92
2.00
6.80 7.21 7.60 7.97 8.32 8.66 8.99 9.30 9.61 9.91 10.19
2.25
7.64 8.11 8.55 8.96 9.36 9.74 10.11 10.47 10.81 11.14 11.47
C.I.B. UNIGAS - M039223B
CO
conseillé (%)
2
11.5 ÷ 13
EV
P
M
PRESSION POMPE
9
10
11
12
13
Debit kg/h
Tab. 1
14
O
conseillé (%)
2
2.9 ÷ 4.9
Fig. 7
14
15
16
17
18
