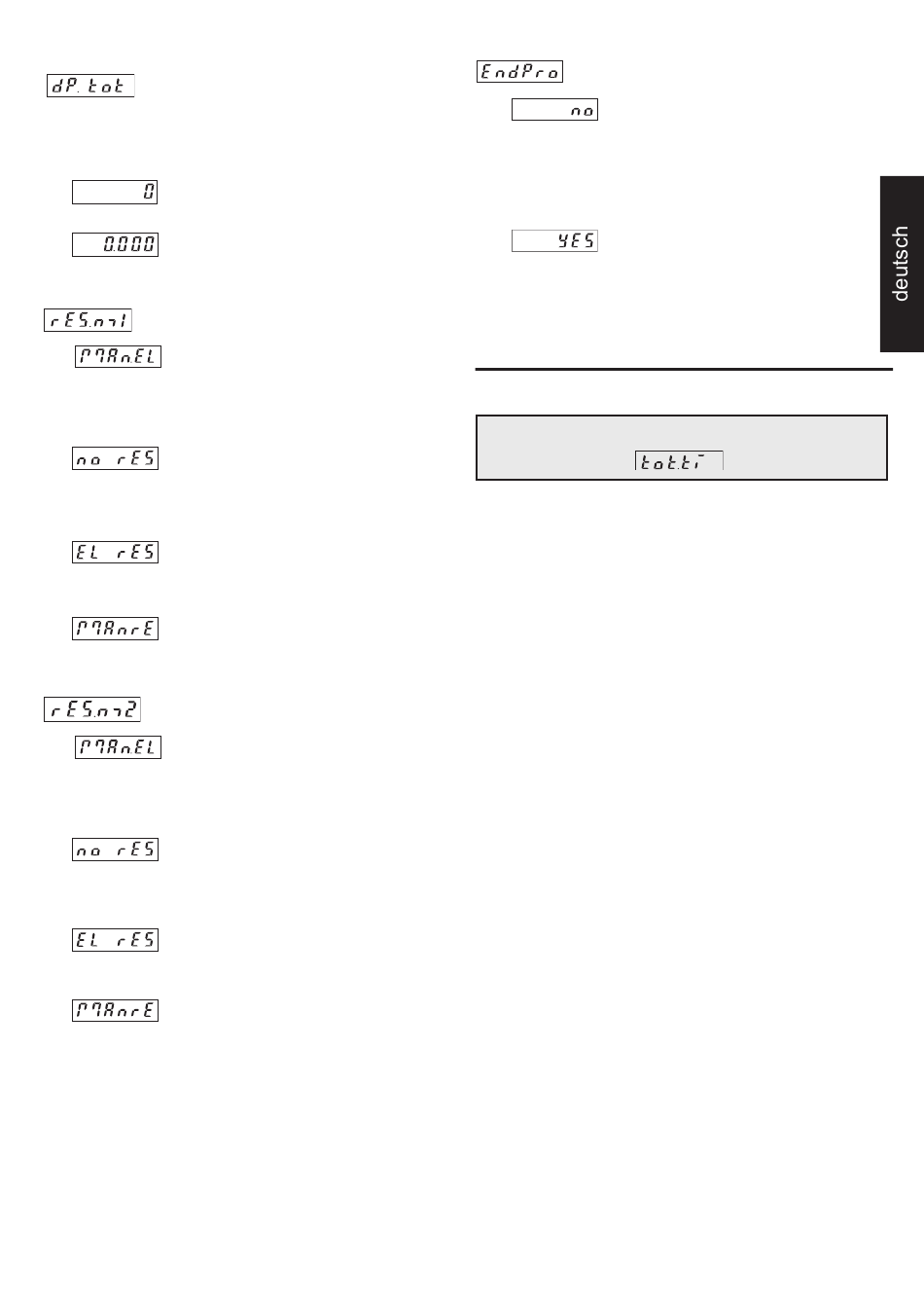

4.5 Dezimalpunkteinstellung
Der Dezimalpunkt legt Dar stel -
lung des Zäh ler stan des fest. Er
hat keinen Einfluß auf die Zäh -
lung.
0
0.0
0.00
0.000
4.6 RESET-Mode (Summierer 1)
manuelle Rückstellung über
die rote RESET-Taste und
elek tri sche Rückstellung über
RESET-Eingang
keine Rückstellung mög lich
(rote RESET-Taste und
RESET-Eingang gesperrt)
nur elektrische Rück stel lung
über RESET-Eingang
nur manuelle Rückstellung
über rote RESET-Taste
4.7 RESET-Mode (Summierer 2)
manuelle Rückstellung über die
rote RESET-Taste und elek tri -
sche Rückstellung über
RESET-Eingang
keine Rückstellung mög lich
(rote RESET-Taste und RESET-
Eingang gesperrt)
nur elektrische Rück stel lung
über RESET-Eingang
nur manuelle Rückstellung über
rote RESET-Taste
* bei Prellimpulsen, z.B. bei Kontakten
keine De zi mal stel le
eine De zi mal stel le
zwei De zi mal stel len
drei De zi mal stel len
4.8 Ende der Programmierung
Programmierroutine wird noch
einmal durchlaufen. Bisher ein-
gestellte Werte können über-
prüft und geändert werden.
Programmierroutine wird been-
det und alle
ein ge stell ten Werte werden als
neue Parameter über nom men.
Das Gerät ist an schlie ßend
betriebsbereit.
Elektronischer Summier- und Zeitzähler
Codix 52U: Grundbetriebsart
1. Beschreibung
• 6-stelliger Summierer und Zeitzähler mit Reset-
Funktion
• LED-Anzeige, 8 mm hoch, rot
• Anzeigebereich von 0 ... 999 999
• Vor nul len un ter drüc kung
• Programmierung über zwei frontseitige Tasten
• Bedienerführung auf dem Display während der
Programmierung
• Laufanzeige: bei aktiver Zeitmessung blinkt der
Dezimalpunkt der niederwertigsten Dekade
• Zeitmessbetriebsarten:
– Zeitmessung wenn INP B nicht aktiv
"GAtE.Lo"
– Zeitmessung wenn INP B aktiv "GAtE.hi"
– Start/Stop der Zeitmessung
mit Flanke INP B "Inb.Inb"
• Zeitmessbereiche: h; min; s; h.min.s
2. Eingänge
INP A
Dynamischer Zähleingang für Summierer.
INP B
Start-/Stop- oder Toreingang für Zeitzähler
(abhängig von der Eingangsart)
RESET
Dynamischer RESET-Eingang. Dieser ist mit der
roten RESET-Taste parallel geschaltet und setzt
den Zähler auf Null. Für Summierer und Zeitzäh-
ler getrennt einstellbar
