Compteur de temps électronique
avec 2 compteurs
Codix 52U : Mode de fonctionnement
1. Description
• Compteur de temps à 6 décades avec fonction
Reset
• Affichage par LED rouges, hauteur 8 mm
• Plage d'affichage de 0 à 999 999
• Suppression des zéros de tête
• Programmation par deux touches sur la face
avant
• Programmation guidée par des messages sur
l'affichage
• Indication de fonctionnement : le point décimal
de la décade la plus faible clignote lorsque la
mesure de temps est active
• Modes de mesure de temps :
– Mesure de temps si INP B n'est pas activé
"GAtE.Lo"
– Mesure de temps si INP B est activé "GAtE.hi"
– Marche/arrêt de la mesure de temps par le
front INP B "Inb.Inb"
– Marche de la mesure par le front Inp A, arrêt
de la mesure par le front INP B (InA.InB)
• Plages de mesure de temps : h; min; s; h.min.s
2. Entrées
INP A
Entrée de "marche" (en fonction du type d'entrée)
INP B
Entrée marche/arrêt ou entrée porte pour le
compteur de temps (en fonction du type d'entrée)
RESET
Entrée RESET dynamique couplée en parallèle
avec la touche RESET rouge. Remet le comp-
teur à zéro. Réglable séparément pour le Comp-
teur 1 et pour le Compteur 2.
3. Sélection de la valeur affichée
Presser la touche de droite pour commuter entre
l'affichage du compteur de temps 1 et celui du
compteur de temps 2. Une impulsion unique
affiche pendant 2 s. la fonction courante ("time1"
ou "time2"). Si la touche de droite est pressée à
nouveau pendant ce laps de temps, l'affichage
passe à la fonction courante, et ("time1" ou
"time2") s'affiche pendant 2 s. pour confirmation.
Ensuite, la valeur de la fonction sélectionnée
s'affiche.
8
4. Routine de programmation
Les paramètres réglables de l'appareil sont indi-
qués ci-dessous dans l'ordre de leur
apparition sur l'affichage. L'appareil est donc
entièrement programmé après un cycle de
programmation.
Les premières valurs affichées correspondent
au réglage d'usine.

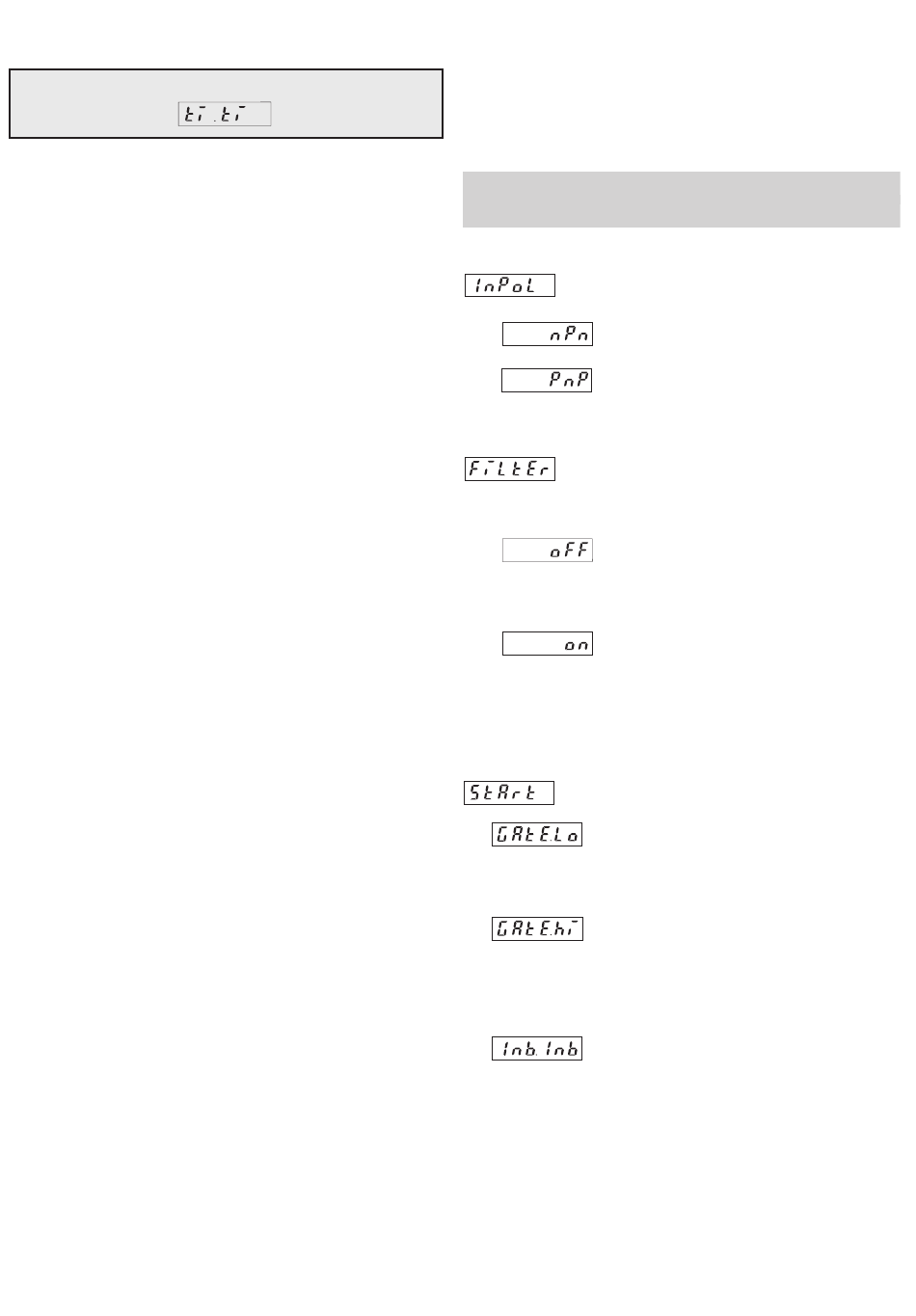

4.1 Polarité des entrées
npn : commutation à 0 V
pnp : commutation à +U
4.2 Activation du filtre 30 Hz (INP A, INP B)
Le filtre atténue
l'entrée*
Filtre 30 Hz désactivé (fmax)
Entrée de marche/arrêt non
amortie
Filtre 30 Hz activé
Amortissement des entrées de
marche/arrêt pour une com-
mande par contacts méca-
niques
4.3 Type d'entrée (compteur de temps)
Marche/arrêt par Inp B. Mesure
du temps si Inp B (porte) n'est
pas actif ou est ouvert
Marche/arrêt par Inp B. Mesure
du temps si Inp B (porte) est
actif (niveau haut pour pnp ;
niveau bas pour npn)
Mesure de temps mise en
marche et arrêtée par
INP B (front d'impulsion mon-
tant pour pnp ; front d'impulsion
descendant pour npn). Chaque
front actif modifie l'état du
comptage.
* rebonds, par ex. avec des contacts mécaniques
B
