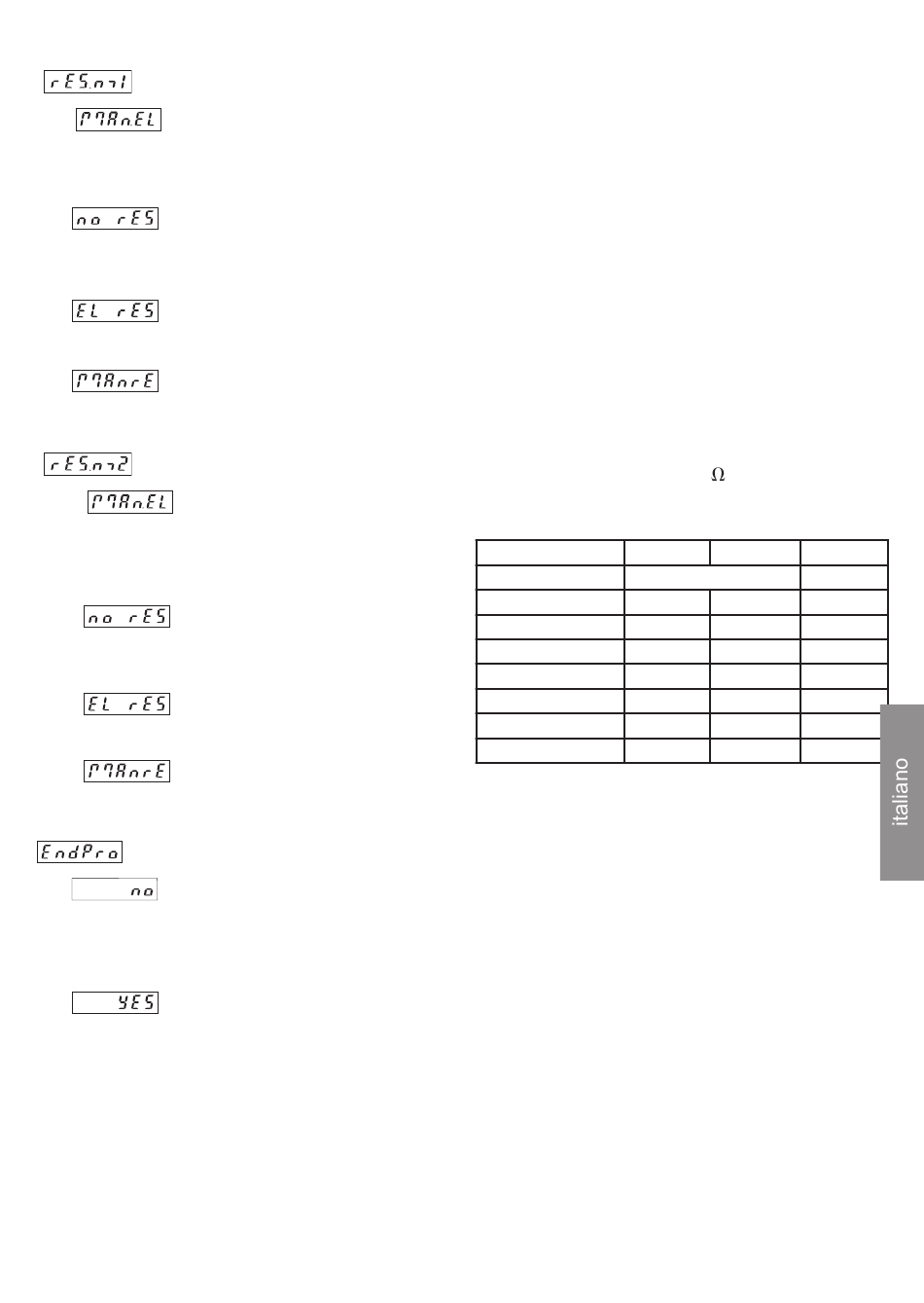

4.6 Modo RESET (contatore di tempo 1)
Ripristino manuale tramite il
tasto RESET rosso ed
elettrico tramite l'entrata
RESET
Nessun ripristino (tasto RESET
rosso ed entrata RESET disatti-
vati)
Solo ripristino elettrico tramite
l'entrata RESET
Solo ripristino manuale tramite
il tasto RESET rosso
4.7 Modo RESET (contatore di tempo 2)
Ripristino manuale tramite il
tasto RESET rosso ed
elettrico tramite l'entrata
RESET
Nessun ripristino (tasto RESET
rosso ed entrata RESET disatti-
vati)
Solo ripristino elettrico tramite
l'entrata RESET
Solo ripristino manuale tramite
il tasto RESET rosso
4.8 Fine della programmazione
La programmazione è
realizzata ancora una volta. I
valori inseriti possono essere
controllati e modificati.
La programmazione è conclusa
ed i valori inseriti sono presi in
considerazione come nuovi
parametri. Ora, l'apparecchio è
pronto per il funzionamento.
*0, 0.1, 0.01, 0.001 significa: misura di tempo in
0, 0.1, 0.01, 0.001 unità di tempo
5. Caratteristiche tecniche
Tensione d'alimentazione
Alimentazione CC:
10 ... 30 V CC/max. 55 mA
Con protezione contro le
inversioni di polarità
Display: 6 decadi, LED rossi a
7 segmenti, altezza 8 mm
Memorizzazione dei dati:
EEPROM
Polarità delle entrate:
Programmabile, npn o pnp
per tutte le entrate
Resistenza d'entrata:
circa. 5 k
Frequenze di conteggio:
Alimentazione CC: 24 V
Niveau:
typ. Low: 2,5 V
typ. High: 22,0 V
Fmax:*
tot.tac
tot.tot
1)
tot.ti
2)
tot.ti
* alla massima frequenza l'onda quadra è 1:1
1) Start Gate.Lo Inp B non actif
2) Start InpB.InpB è Inp B con Inp A
Misura di frequenza:
Precisione: < 0,1 %
Principio di misura:
< 38 Hz: Misura di durata di periodo
> 38 Hz: Misura del tempo di porta tempo di
porta = 26,6 ms
Campi di misura del tempo:
Secondi 0,001 s ... 999999 s
Minuti 0,001min ... 999999 min
Ore 0,001 h ... 999999 h
h.min.s 00 h 00 min 01 s
... 99 h 59 min 59 s
Precisione <50 ppm
12 V 10 ...30 V
Standard 5V
2,0 V 1,0 V
10 V 4,0 V
kHz kHz
35 20
60 20
40 20
15 10
kHz
8
8
8
8
9
