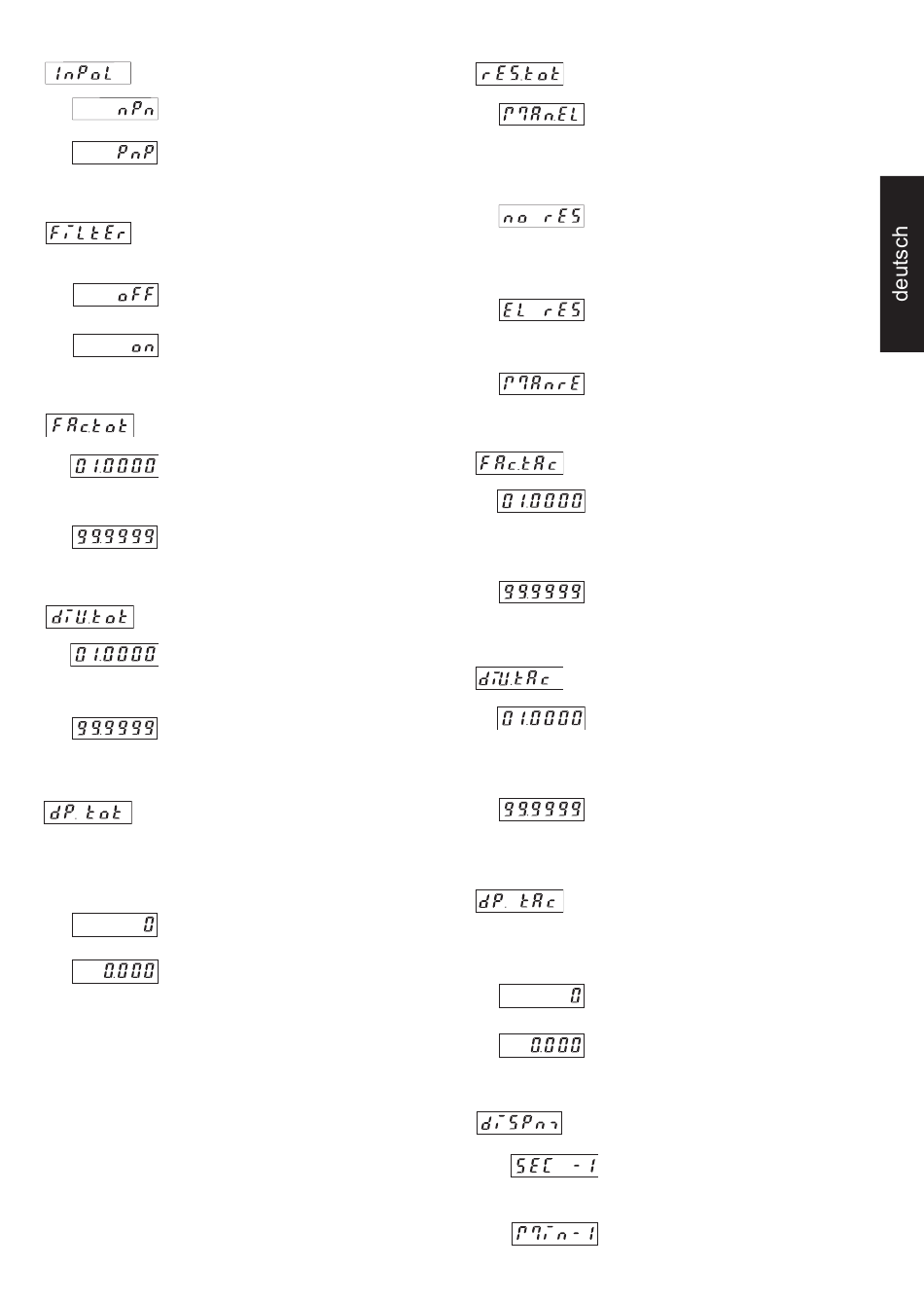

4.1 Polarität der Eingänge
npn: nach 0 V schal tend
pnp: nach +UB schaltend
4.2 Zuschaltung des 30 Hz Filters (INP A)
Der Filter bedämpft den Ein-
gang*
30 Hz-Filter aus (f
30 Hz-Filter ein
4.3 Multiplikationsfaktor (Summierer)
Faktor von 00.0001 bis 99.9999
einstellbar. Dezimalpunkt fest
auf 4 Nachkommastellen einge-
stellt. Eine Einstellung von "0"
wird nicht akzeptiert.
4.4 Divisionsfaktor (Summierer)
Faktor von 00.0001 bis 99.9999
einstellbar. Dezimalpunkt fest
auf 4 Nachkommastellen einge-
stellt. Eine Einstellung von "0"
wird nicht akzeptiert.
4.5 Dezimalpunkteinstellung (Summierer)
Der Dezimalpunkt legt Dar stel -
lung des Zäh ler stan des fest. Er
hat keinen Einfluß auf die Zäh -
lung.
0
0.0
0.00
0.000
* bei Prellimpulsen, z.B. bei Kontakten
)
max
keine De zi mal stel le
eine De zi mal stel le
zwei De zi mal stel len
drei De zi mal stel len
4.6 RESET-Mode (Summierer)
manuelle Rückstellung über
die rote RESET-Taste und
elek tri sche Rückstellung über
RESET-Eingang
keine Rückstellung mög lich
(rote RESET-Taste und
RESET-Eingang gesperrt)
nur elektrische Rück set zung
über RESET-Eingang
nur manuelle Rücksetzung
über rote RESET-Taste
4.7 Multitplikationsfaktor (Frequenzzähler)
Faktor von 00.0001 bis 99.9999
einstellbar. De zi mal punkt fest
auf 4 Nachkommastellen ein ge -
stellt.
Eine Einstellung von „0" wird
nicht akzeptiert !
4.8 Divisionsfaktor (Frequenzzähler)
Faktor von 00.0001 bis 99.9999
einstellbar.
De zi mal punkt fest auf 4
Nachkommastellen ein ge stellt.
Eine Einstellung von „0" wird
nicht akzeptiert!
4.9 Dezimalpunkteinstellung (Frequenzzähler)
Der Dezimalpunkt definiert die
Auflösung im gewählten Mess-
bereich 1/min oder 1/sec.
0
0.0
0.00
0.000
4.10 Displaymode (Frequenzzähler)
Umrechnung und Anzeige des
Wertes in 1/s
Umrechnung und Anzeige des
Wertes in 1/min
keine De zi mal stel le
eine De zi mal stel le
zwei De zi mal stel len
drei De zi mal stel len
