(AWS 6010)*.
- Försäkra Dig om att huvudströmbrytaren AC är i läge 0.
Anslut därefter svetskablarna utifrån den begärda polari-
teten från tillverkaren av de elektroder som ska användas.
Anslut arbetsstycket till jord med skyddsledaren så nära
svetsningsstället som möjligt och försäkra Dig om att där
är god elektrisk kontakt.
- Ta inte samtidigt i svetspistolen eller elektrodhållaren
och jordklämman.
- Sätt på svetsen med huvudströmbrytaren AC.
Välj svetssätt MMA genom att trycka på knapp A. Tänd
lysdiod B.
- Reglera strömmen utifrån elektrodens diameter,
svetsläget och den typ av svetsfog som ska utföras.
- Vid avslutad svetsning, kom alltid ihåg att stänga av
svetsen och ta ut elektroden ur dess hållare.
Se det tidigare avsnittet om du vill reglera funktionerna för
Hot-start (lysdiod AM) och Arc-force (lysdiod AN).
3.5. TIG-SVETSNING
Denna svets lämpar sig för TIG-svetsning av rostfritt stål,
järn och koppar.
Anslut jordkabelns kontaktdon till svetsens positiva (+)
pol och klämman till arbetsstycket så nära svets-
ningsstället som möjligt och försäkra Dig om att där är
god elektrisk kontakt.
Anslut effektkontaktdonet på svetspistolen för TIG-svets-
ning till svetsens negativa (-) pol.
Anslut kontaktdonet för styrning av svetspistolen till svet-
sens kontaktdon Y.
Anslut svetspistolens gaskoppling till svetsens koppling Z
och gasslangen från gasflaskans tryckreduceringsventil
till gaskopplingen AD.
3.5.1 Kylaggregat
Om en vattenkyld brännare används ska kylaggregatet
användas.
3.5.1.1 Förklaring av tekniska data
U1 Nominell matningsspänning
1x400V Enfasmatning
50-60 Hz Frekvens
I1max Max. strömförbrukning
Pmax Max. tryck
P (1l/min) Kylkapacitet uppmätt i l/min
3.5.1.2 Beskriving av skydd.
- Skydd för kylvätsketryck
Detta skydd består av en tryckvakt, som sitter i vätskans
tryckledning, som styr en mikrobrytare. Meddelandet
H2O blinkar på displayen P för att signalera lågt tryck.
- Säkring (T 2 A/250 V - Ø 5x20)
Denna säkring skyddar pumpen och sitter på kontroll-
kretsen i kylaggregatet.
3.5.1.3 Igångsättning
Skruva ur pluggen och fyll behållaren (maskinen är fylld med
cirka en liter vätska).
Det är viktigt att regelbundet kontrollera genom springan att
vätskan alltid är på max. nivå.
Kylvätskan ska bestå av vatten (helst dejoniserat vatten) och
alkohol. Se tabellen nedan för korrekt dosering:
Temperatur
0°C ned till -5°C
-5 °C ned till -10 °C
OBS! Om pumpen roterar utan kylvätska är det nödvändigt
att avlufta rören.
I så fall, stäng av generatorn, frånkoppla brännarens vatten-
rör, fyll på behållaren och anslut ett rör till kopplingsdonet
( ). Stick ned andra änden av röret i behållaren. Starta
generatorn i cirka 10 - 15 sekunder. Anslut sedan bränna-
rens rör.
Starta maskinen. Gör på följande sätt för att välja kylag-
gregatets funktionssätt:
1. Välj ett TIG-svetssätt.
2. Tryck på knappen Q. Håll den nedtryckt och tryck
sam tidigt ned knappen R. Håll knapparna nedtryck-
ta tills displayen P visar förkortningen H2O.
3. Välj funktionssätt med vredet O. Kom ihåg att följan-
de siffror som visas på displayen N betyder:
1 = Avstängt kylaggregat,
2 = Fortsatt funktion,
3 = Automatisk funktion.
Tryck snabbt på Q för att ångra valet.
OBS! Med automatisk funktion menas att kylaggregatet
startar när brännarknappen trycks ned och stannar ca. 2
min. efter det att brännarknappen släpps upp.
Varning! Kylningen är inte aktiv och kan inte heller väljas
om elektrodsvetsning väljs. Det är helt normalt att
displayen P visar den blinkande förkortningen H2O vid
maskinens start.
3.5.1 Kylaggregat för Art. 339
Om en vattenkyld brännare används ska kylaggregatet
användas.
För placering och transport av svetsen tillsammans med
kylaggregatet är vagnen art.nr. 1432 nödvändig.
Fyll behållaren med kylvätska. Anslut nätkabelns kontakt
till svetsens uttag AE och anslut sedan det lösa 3-poliga
hankontaktdonet till kontaktdonet AF.

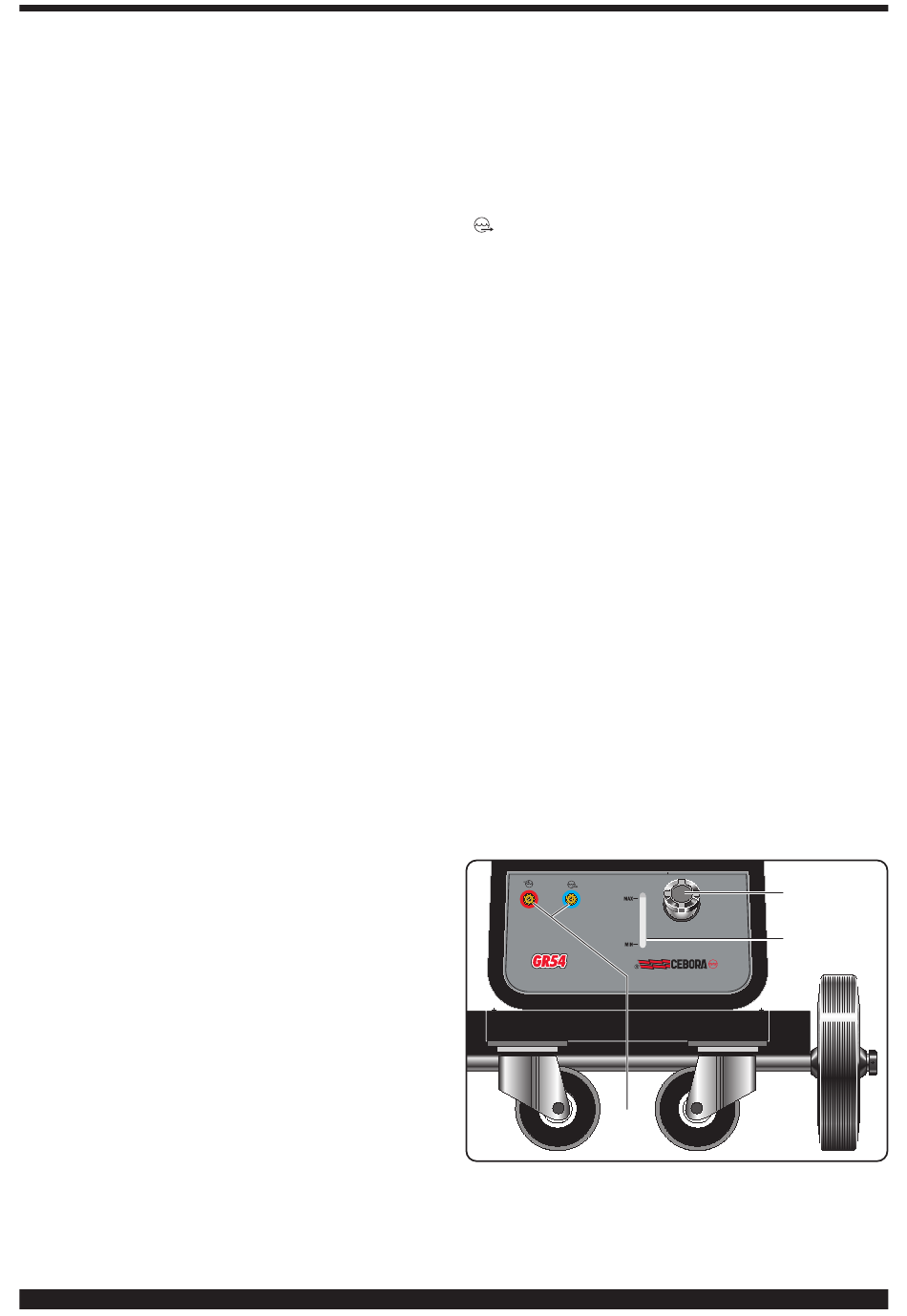

3.5.1.5 Beskrivning av kylaggregatet (fig. 3)
AH
AG - Springa:
Springa för kontroll av kylvätskenivån.
AH - Snabbkopplingar:
Använd dessa endast på TIG-svetsar.
Vatten/alkohol
4 l/1 l
3,8 l/1,2 l
AI
AG
Fig. 3
