AM - Voyant Hot-Sart
La sélection au moyen du bouton R n'est possible que si le
procédé MMA (voyant B) est sélectionné.
L'allumage de ce voyant indique que le Display P affiche le
temps, exprimé en secondes, pendant lequel le poste à sou-
der débite une surintensité pour améliorer l'allumage de l'é-
lectrode. Le réglage se fait au moyen du bouton O.
AN - Voyant Arc-Force
La sélection au moyen du bouton R n'est possible que si le
procédé MMA (voyant B) est sélectionné.
C'est un pourcentage du courant de soudure. Le Display P
en affiche la valeur et le bouton O le règle. En pratique cette
surintensité favorise le transfert des gouttes de métal fondu.
Y - Connecteur à 10 pôles
Pour le branchement des commandes à dis-
tance décrites au paragraphe 4.
Entre les broches 3 et 6 il y a un contact
propre signalant l'allumage de l'arc (5A 230V).
Z - RACCORD 1/4 GAZ
Pour le raccordement du tuyau gaz sortant de
la torche de soudure TIG.
AA - borne de sortie moins (-)
36
AC
AD
AG
AD
AC

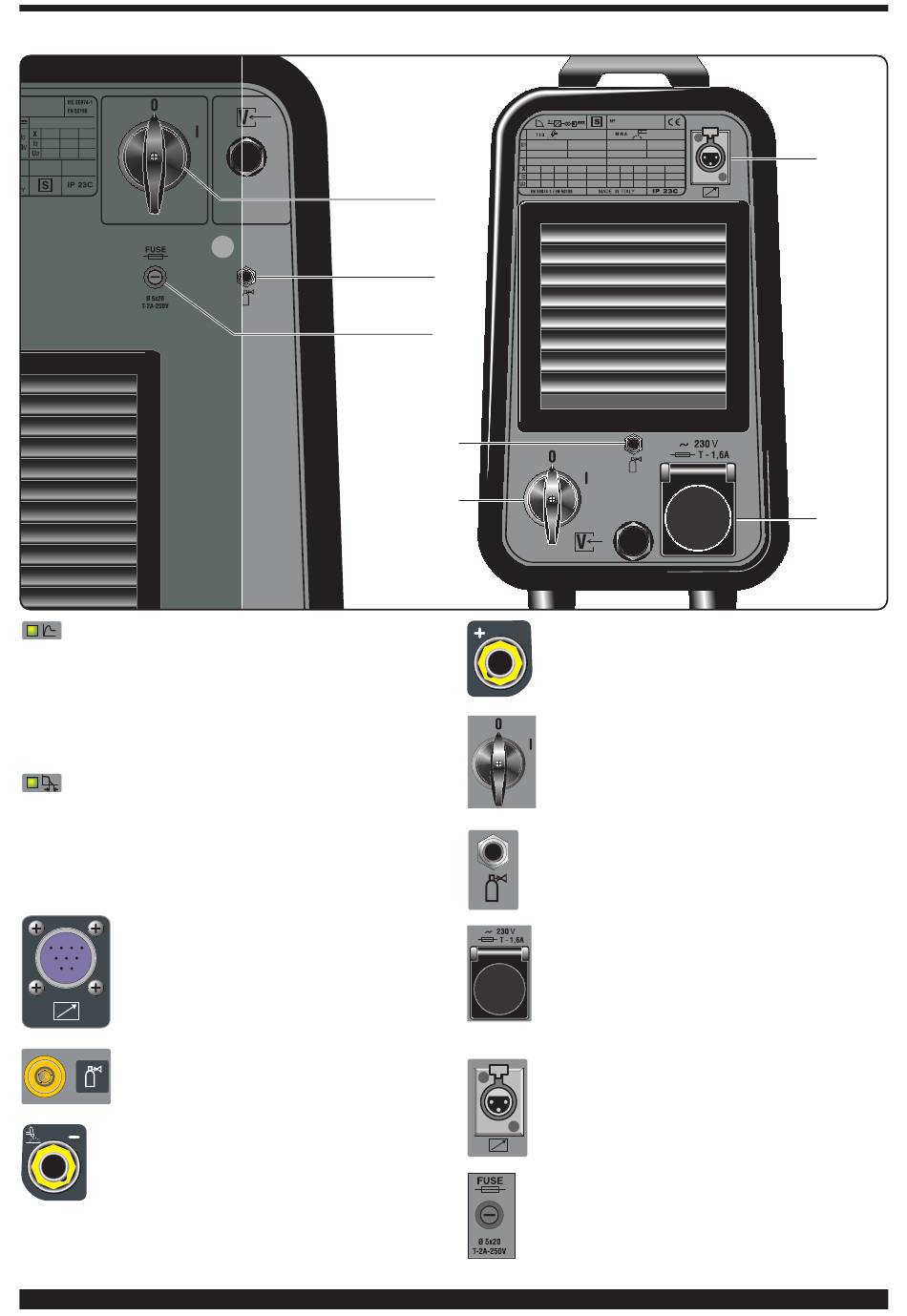

Fig. 2
AB - borne de sortie plus (+)
AC - interrupteur
Met en marche et arrête la machine
AD - raccord entrée gaz
AE - Prise
Pour le branchement du groupe de refroidisse-
ment Art. 1341
Attention: Puissance maxi: 360VA - Ampères:
1,6. Ne pas relier d'outils tels que ponceuses ou
similaires.
AF - Connecteur
Connecteur à trois pôles sur lequel il faut brancher
le câble du pressostat du groupe de refroidisse-
ment.
AG - fusible
AF
AE
