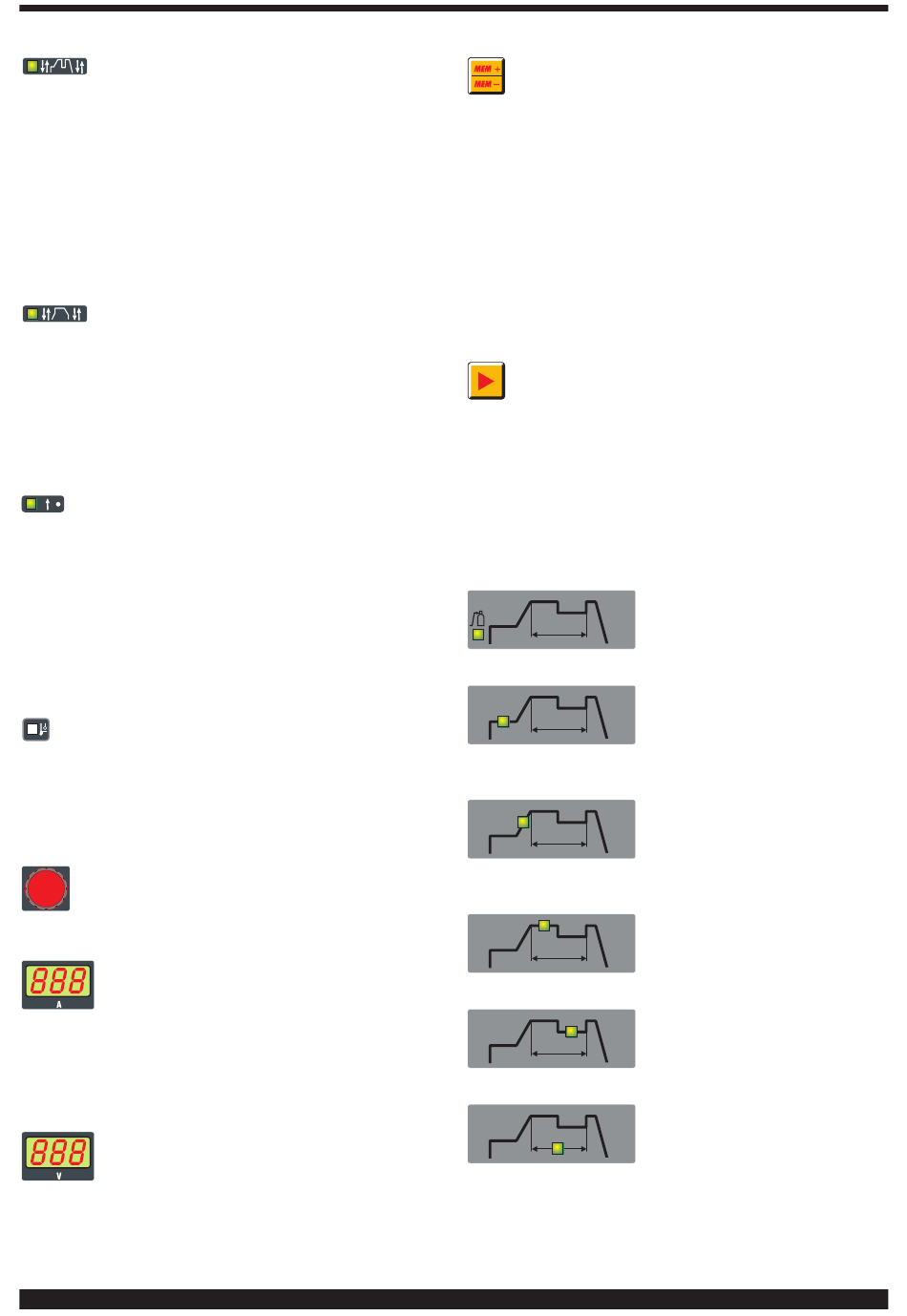

H - Lysdiode for TIG-svejsning med tre
strømniveauer og fire trin (automatisk).
Følg nedenstående fremgangsmåde ved indstilling af de
tre svejsestrømme:
Tryk på omskifteren R indtil lysdioden X tændes, og ind-
stil derefter den maksimale strøm med knap O.
Tryk på omskifteren R indtil lysdioden W tændes, og ind-
stil derefter den mellemliggende strøm med knap O.
Tryk på omskifteren R indtil lysdioden AP tændes, og ind-
stil derefter tændingsstrømmen med knap O.
Funktionslogikken er som beskrevet forudgående for
svejsning med dobbelt strømniveau (lysdiode G).
I - Lysdiode for specialprogram.
For at tænde lysbuen skal man trykke på svejsepistolens
tast, og holde den nedtrykket; strømmen vil begynde at
stige med en fast forøgelse. Hvis tasten slippes, stiger
strømmen øjeblikkeligt til svejseværdien (lysdiode X). Tryk
på tasten for afslutning af svejsningen og hold den ned-
trykket; strømmen vil begynde at falde med en fast sænk-
ning. Hvis knappen slippes, nulstilles strømmen øjeblik-
keligt.
L - Lysdiode for punktsvejsning (Manuel).
Efter at have valgt svejsestrømmen (lysdiode X) og tiden
for punktsvejsning (lysdiode T) ved hjælp af omskifteren
R, skal man indstille værdierne med knap O.
Denne svejsefunktionsmåde udføres kun, hvis man har
valgt tænding med højfrekvens (lysdiode D tændt). På
denne svejsefunktionsmåde trykker operatøren på svej-
sepistolens tast, lysbuen tændes, og efter det indstillede
tidsrum for punktsvejsning slukkes lysbuen automatisk.
For at udføre det efterfølgende punkt, skal man slippe
tasten og derefter trykke på den igen.
M - LYSDIODE - TERMISK BESKYTTELSE
Tænder når operatøren overskrider den tilladte procent-
sats for drift eller intermittens for maskinen, og samtidigt
blokeres strømforsyningen.
N.B. Under disse omstændigheder fortsætter ventila-
toren med at afkøle generatoren.
O - Knap
Indstiller normalt svejsestrømmen.
Desuden indstiller denne knap størrelsen, hvis
man vælger en funktion med omskifter R.
P - Display
Viser svejsestrømmen og indstillinger valgt
med tast R og knap O.
Ved blokeringsprocedurer (læs 2.3.2) for maskinen viser
displayet:
Tre punkter der enten blinker eller er fast tændt.
Koderne E1 E2 E3 E4
Koden H20
N - Display
Normalt viser dette display lysbuespændin-
gen i forhold til den aktiverede svejseproces.
Ved indstilling af funktion med kølevæskeanlæg viser
dette display tilstanden.
Q - OMSKIFTER
Vælger og lagrer programmerne.
Svejsemaskinen har mulighed for at lagre ni svej-
seprogrammer P01.....P09 som kan fremkaldes ved
hjælp af denne knap. Desuden er der et arbejdsprogram
PL til rådighed .
Valg
Ved et kort tryk på denne knap vises der på display P
nummeret på det program, der følger efter det man arbej-
der med. Hvis det ikke er lagret i hukommelsen vil teksten
blinke; i modsat tilfælde vil teksten være fast.
Lagring i hukommelse
Når programmet er valgt, vil dataene blive lagret ved tryk
på denne knap i mere end 3 sekunder. Som bekræftelse vil
det programnummer, der vises på P, ophøre med at blinke
R - OMSKIFTER
Ved tryk på denne knap vil følgende lysdioder
tænde efter hinanden:
Pas på kun de lysdioder, der vedrører den valgte svejse-
måde, tænder; fx. ved kontinuerlig TIG-svejsning tænder
lysdiode T, der repræsenterer pulseringsfrekvensen, ikke.
Hver lysdiode angiver den parameter, der kan indstilles
ved hjælp af håndtaget O, mens selve lysdioden er tændt.
5 sekunder efter sidste ændring slukker den berørte lys-
diode, hovedstrømmen angives og den tilsvarende lysdi-
ode X tænder.
(lysdiode X).
(0-10 sek.)
(lysdiode L) tilkendegiver tænding af denne lysdiode, at
display H viser punktsvejsningstiden, der kan indstilles
ved hjælp af knap O på mellem 0,1 og 3 sekunder.
AO - Lysdiode Før-gas
Indstilling 0,05 -2,5 sekunder.
Udgangstid for gassen inden
begyndelse af svejsningen.
AP - Lysdiode for start svejse-
strømmen
Start svejsestrømmen. Det er en
procentdel af svejsestrømmen
S - Lysdiode Slope up.
Det tidsrum, hvor strømmen -
med udgangspunkt fra minimum
- når den indstillede strømværdi.
X - Lysdiode hoved-svejse-
strøm.
W - Lysdiode andet strømni-
veau eller basisstrømniveau.
Denne strøm er altid en procent-
del af hovedstrømmen.
T - Lysdiode pulseringsfre-
kvens (0,16-550 Hz).
Top og basistiderne er de samme.
Når der vælges punktsvejsning
