AM - "Hot-Start" LED
Kan alleen worden gekozen met de knop R als MMA-lassen
is gekozen (LED B).
Deze LED licht op om aan te geven dat het display P de tijd
in seconden weergeeft gedurende dewelke het lasapparaat
een piekstroom levert om het starten van de elektroden te
bevorderen. Deze tijd kan worden ingesteld met de knop O.
AN - "Arc-force" LED
Kan alleen worden gekozen met de knop R als MMA-lassen
is gekozen (LED B).
Het is een percentage van de lasstroom. Het display P geeft
deze stroomwaarde weer, die met de knop O kan worden
ingesteld. Deze piekstroom bevordert voornamelijk het over-
brengen van druppels gesmolten metaal.
Y - 10-pins connector
Deze connector wordt aangesloten op de in
paragraaf 4 beschreven afstandsbedieningen.
Tussen pinnen 3 en 6 is een potentiaal vrij
contact beschikbaar dat sluit wanneer de
boog ontsteekt (5 A 230 V).
Z - GASAANSLUITING 1/4 GAS)
Hierop wordt de gasslang van de TIG-las-
toorts aangesloten.
AA - klem met negatieve uitgang (-)
68
AB - klem met positieve uitgang (+)
AC - schakelaar
Schakelt het apparaat in en uit
AD - gasslangaansluiting
AE - Aansluiting
Hierop wordt de waterkoelunit Art. 1341aange-
sloten.
Opgelet: Max. spanning: 360 VA - Ampère: 1,6.
Sluit geen slijpgereedschap en dergelijke aan.
AF - Connector
3-pins connector voor aansluiting van de druk-
schakelaar van de waterkoelunit.
AC
AD
AG
AD
AC

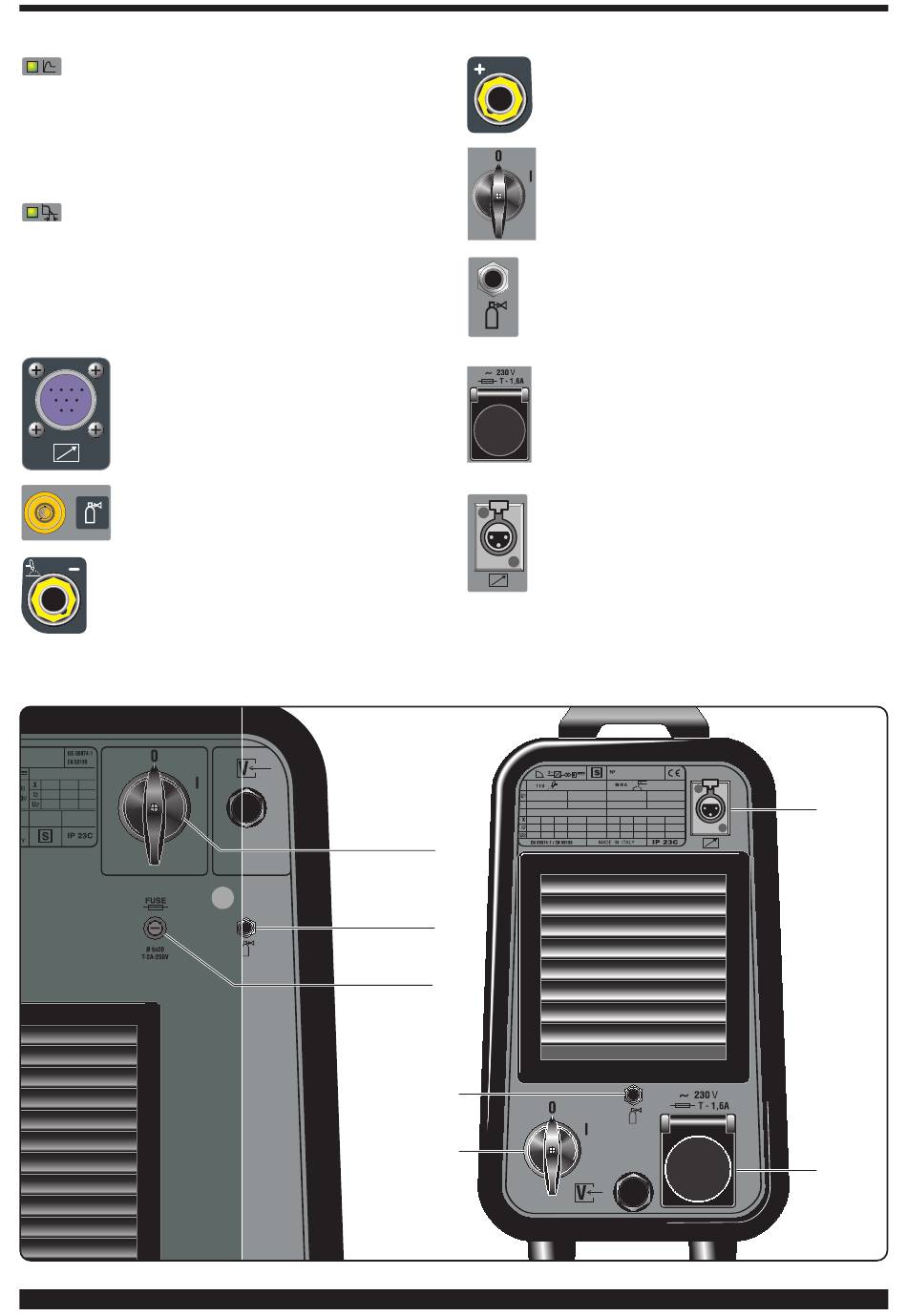

Fig. 2
