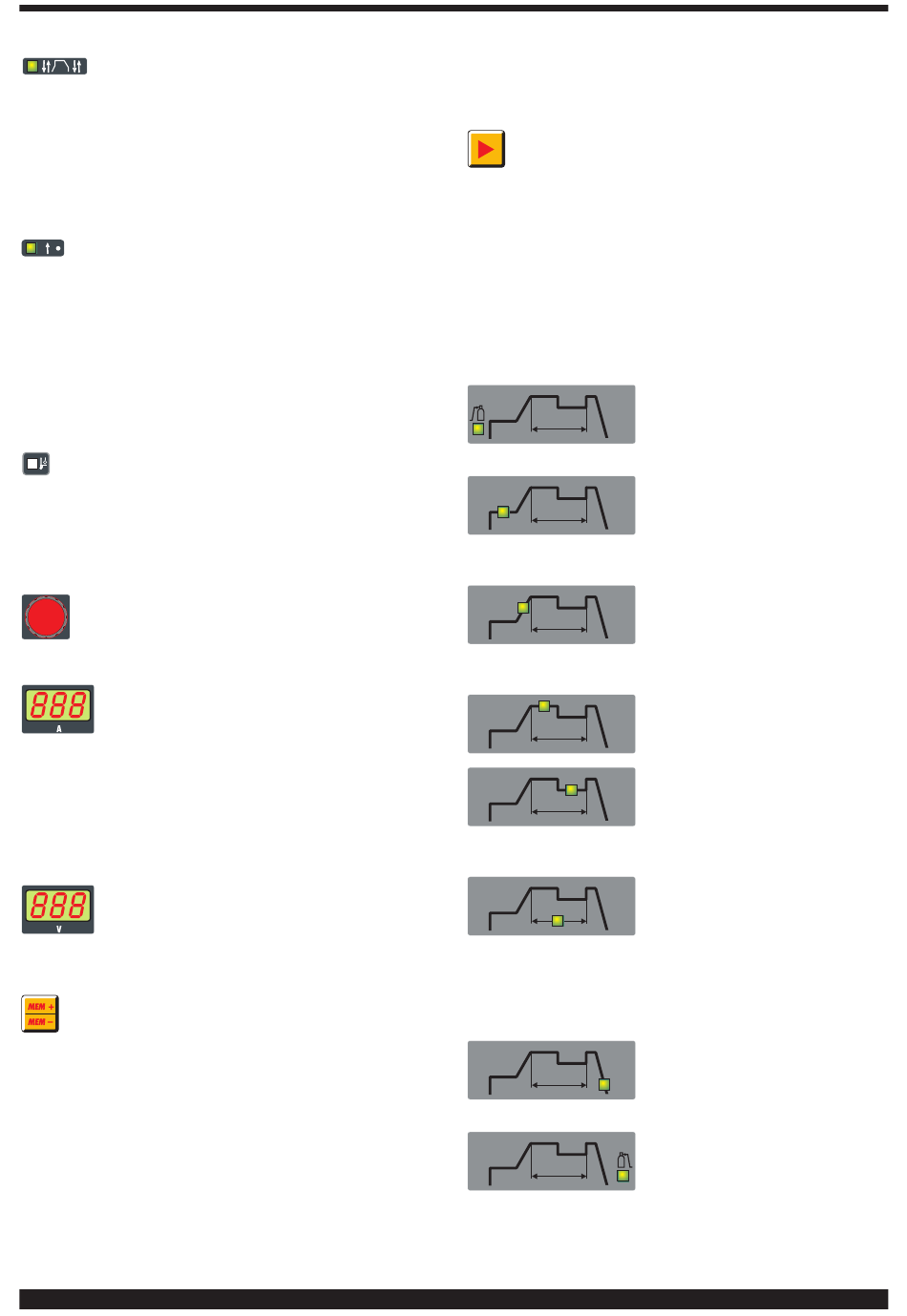

I - Sinalizador programa especial
Para ligar o arco carregar no gatilho da tocha e mantendo-o
carregado a corrente começa a aumentar com um incre-
mento fixo. Se o gatilho for solto a corrente sobe imediata-
mente para o valor de soldadura (sinalizador X). Para termi-
nar a soldadura, carregar no gatilho da tocha e mantendo-o
carregado a corrente torna-se menor com uma diminuição
fixa. Se o gatilho for libertado a corrente volta a zero instan-
taneamente.
L - Sinalizador por punção (Manual).
Após ter escolhido a corrente de soldadura (sinalizador X) e
o tempo de punção (sinalizador T) através do selector R,
definir os valores através do manípulo O.
Este modo de soldadura é efectuado somente se for selec-
cionado o arranque com alta frequência (sinalizador D liga-
do). Neste modo de soldadura o operador carrega no gatil-
ho da tocha, liga-se o arco e após o tempo de punção regu-
lado, o arco apaga-se automaticamente. Para efectuar o
ponto sucessivo é necessário libertar o gatilho da tocha e
em seguida carregar novamente no mesmo.
M - SINALIZADOR - PROTECÇÃO TÉRMICA
Acende quando o operador supera o factor de serviço ou de
intermitência percentual admitido para a máquina e bloqueia
contemporaneamente a saída de corrente.
N.B. Nesta condição o ventilador continua a resfriar o
gerador.
O - Manípulo
Normalmente regula a corrente de soldadura.
Além disso, se uma função for seleccionada com o
selector R este manípulo regula a sua grandeza.
P - Display
Visualiza a corrente de soldadura e as defi-
nições seleccionadas com o botão R e
reguladas com o manípulo O.
Nos procedimentos de bloqueio (veja 2.3.2) a máquina
visualiza:
Três pontos lampejantes ou que permanecem sempre ilumi-
nados
As siglas E1 E2 E3 E4
A sigla H20
N - Display
Normalmente visualiza a tensão do arco em
relação ao processo de soldadura em curso.
Na definição do funcionamento do grupo de arrefecimento
visualiza o seu estado.
Q - SELECTOR
Selecciona e armazena os programas.
A máquina de soldadura pode armazenar nove pro-
gramas de soldagem P01.....P09, com a possibilidade de
chamá-los através deste botão. Além disso, está disponível
um programa de trabalho PL.
Selecção
Ao carregar brevemente neste botão visualiza-se, no dis-
play/écran P, o número do programa sucessivo ao número
em que se está a trabalhar. Se este número não foi memori-
zado, a escrita aparecerá lampejante. Ao contrário ficará
fixa.
Armazenamento
Uma vez seleccionado o programa, ao carregar por mais de
3 segundos, armazenam-se os dados. Como confirmação
da armazenagem, o número do programa, visualizado no
display/écran P, cessará de lampejar.
R - SELECTOR
Ao carregar neste botão os seguintes sinalizadores
iluminam-se em sequência:
Atenção iluminar-se-ão somente os sinalizadores do modo
de soldagem escolhido; ex. Em soldagem TIG contínuo não
se iluminará o sinalizador T, que representa a frequência de
pulsação.
Cada sinalizador indica o parâmetro que pode ser regulado
através do manípulo O durante o período de tempo de
acendimento do próprio sinalizador. Após 5 segundos da
última variação, o sinalizador interessado apaga-se e é indi-
cada a corrente de soldagem principal, acendendo-se o
sinalizador X correspondente.
ra (sinalizador X).
mo. (0-10 seg.)
centagem da corrente principal.
Quando a punção é seleccionada (sinalizador L) o funciona-
mento deste sinalizador indica que o display H visualiza o
tempo de punção, que pode ser regulado de 0,1 a 3 segun-
dos através do manípulo O.
AO - Sinalizador Pré-gás
Regulação 0,05-2,5 segundos.
Tempo de saída do gás antes do
início da soldadura.
AP - Sinalizador corrente de iní-
cio soldadura.
Corrente de início soldadura. É um
percentual da corrente de soldadu-
S - Sinalizador Slope up.
É o período de tempo para que a
corrente alcance o valor de corren-
te estabelecido, partindo do míni-
X - Sinalizador corrente de sol-
dagem principal.
W - Sinalizador segundo nível de
corrente de soldagem ou de
base.
Esta corrente é sempre uma per-
T - Sinalizador
Frequência de pulsação (0,16-550
Hz). Os tempos de pico e básico
são iguais.
U -Sinalizador Slope down.
É o período de tempo para que a
corrente chegue ao mínimo e para
que o arco se apague. (0-10 seg.)
V - Sinalizador Post gás.
Regula o tempo de saída do gás no
final da soldagem. (0-30 seg.)
