Prosenttilukuna asetetusta hitsausvirrasta. Näyttö P
ilmaisee valitun arvon joka on säädettävissä nupilla O.
Tätä ylivirtaa käytetään helpottamaan lisäaineen siirty-
mistä sulien metallipisaroiden muodossa hitsattavaan
kohtaan.
Y - 10-napainen liitin
Tähän liittimeen liitetään kauko-ohjain joka
on kuvattu kappaleessa 4. Yhteys liittimen
tappien 3 ja 6 välillä ilmaisee, että valokaari
palaa ( 5A 230V)
Z - KAASULETKUN LIITÄNTÄ 1/4"
Tähän liittimeen kytketään polttimen kaasu-
letku
AA Negatiivinen liitäntänapa (-)
AB - Positiivinen liitäntänapa (+)
AC - virtakytkin
Kytkimellä kytketään koneeseen virta pääl-
le/pois.
52
AC
AD
AG
AD
AC

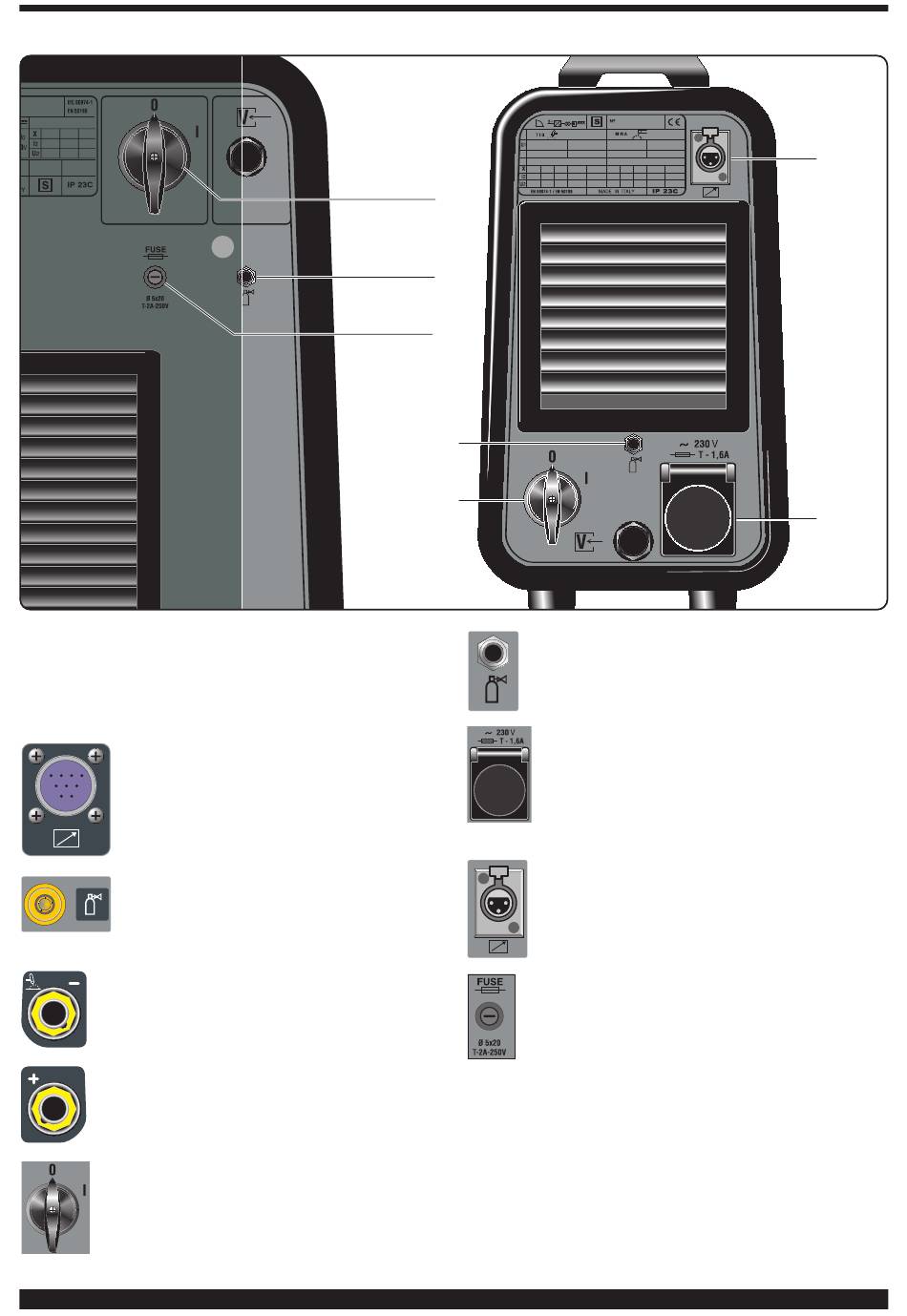

Kuva. 2
AD - kaasun syöttöliitäntä
AE- pistorasia
Tähän pistorasiaan liitetään vesilaitteen Art.
1341 ) liitäntäjohto.
Varoitus: Suurin teho 360VA - . 1,6 Amp
Älä liitä tähän pistorasiaan mitään työkaluja .
AF - liitin
Kolmenapainen liitin johon kytketään vesilaitte-
en painekatkaisija.
AG - Sulake
3.3 YLEISOHJEET
Ennen koneen käyttöönottoa lue huolellisesti seuraavat
standardit :CEI 26/9 - CENELEC HD 407 ja CEI 26.11 -
CENELEC HD 433.
Varmista, että koneen kaapeleiden, pistokkeiden , pui-
konpitimen ja liittimien eristeet ovat kunnossa sekä var-
mista, että hitsauskaapeleiden koko ja pituus sopii käy-
tettävälle hitsausvirralle.
