AM - Sinalizador Hot-Sart
Pode ser seleccionado, através do botão R, somente se o
procedimento MMA (sinalizador B) for seleccionado.
A iluminação deste sinalizador indica que o display P visua-
liza o tempo, em segundos, em que a máquina de soldadu-
ra distribui uma sobrecorrente para melhorar o arranque do
eléctrodo. A regulação é feita através do manípulo O.
AN - Sinalizador Arc-Force
Pode ser seleccionado, através do botão R, somente se o
procedimento MMA (sinalizador B) for seleccionado.
É um percentual da corrente de soldadura. O display P
visualiza o seu valor e o manípulo O regula-o. Na verdade,
esta sobrecorrente favorece a transferência das gotas de
metal fundido.
Y - Ligador 10 pólos
Neste ligador deverão ser ligados os contro-
los remotos descritos no parágrafo 4.
É disponível um contato limpo, entre os pinos
3 e 6, que sinaliza o arranque do arco (5A
230V).
Z - ACOPLAMENTO 1/4 GÁS
Conecta-se neste acoplamento o tubo gás da
tocha de soldagem TIG.
AA - borne de saída negativo (-)
44
AC
AD
AG
AD
AC

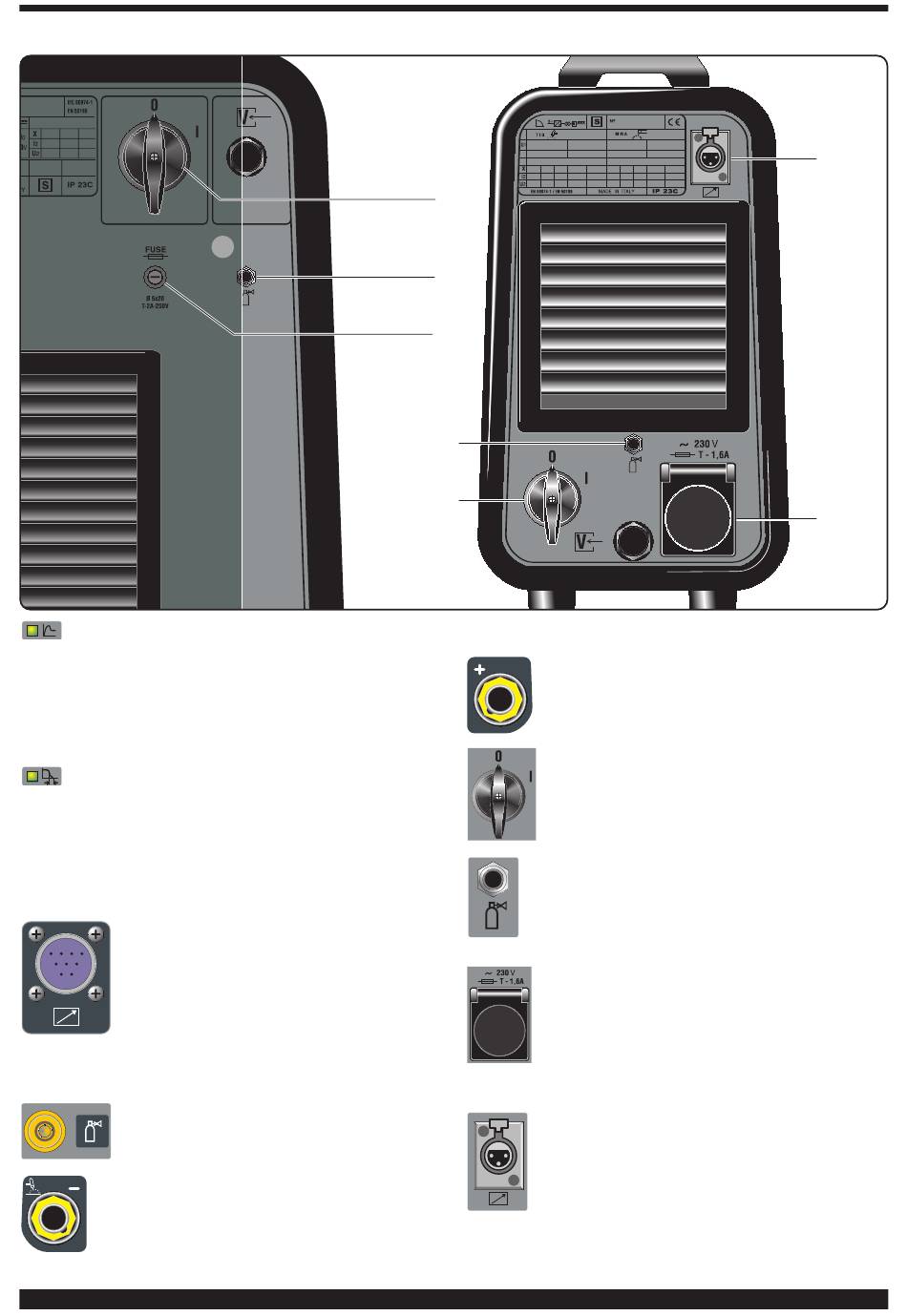

Fig. 2
AB - borne de saída positivo (+)
AC - Interruptor
Acende e desliga a máquina
AD - Acoplamento entrada gás
AE - Tomada
Nesta tomada deverá ser ligado o grupo de arre-
fecimento Art. 1341
Atenção: Potência max: 360VA - Ampère: 1,6.
Não ligar ferramentas como esmeriladoras ou
instrumentos análogos.
AF - Ligador
Ligador de três pólos no qual deverá ser ligado o
cabo do medidor/regulador de pressão do grupo
de arrefecimento.
AF
AE
