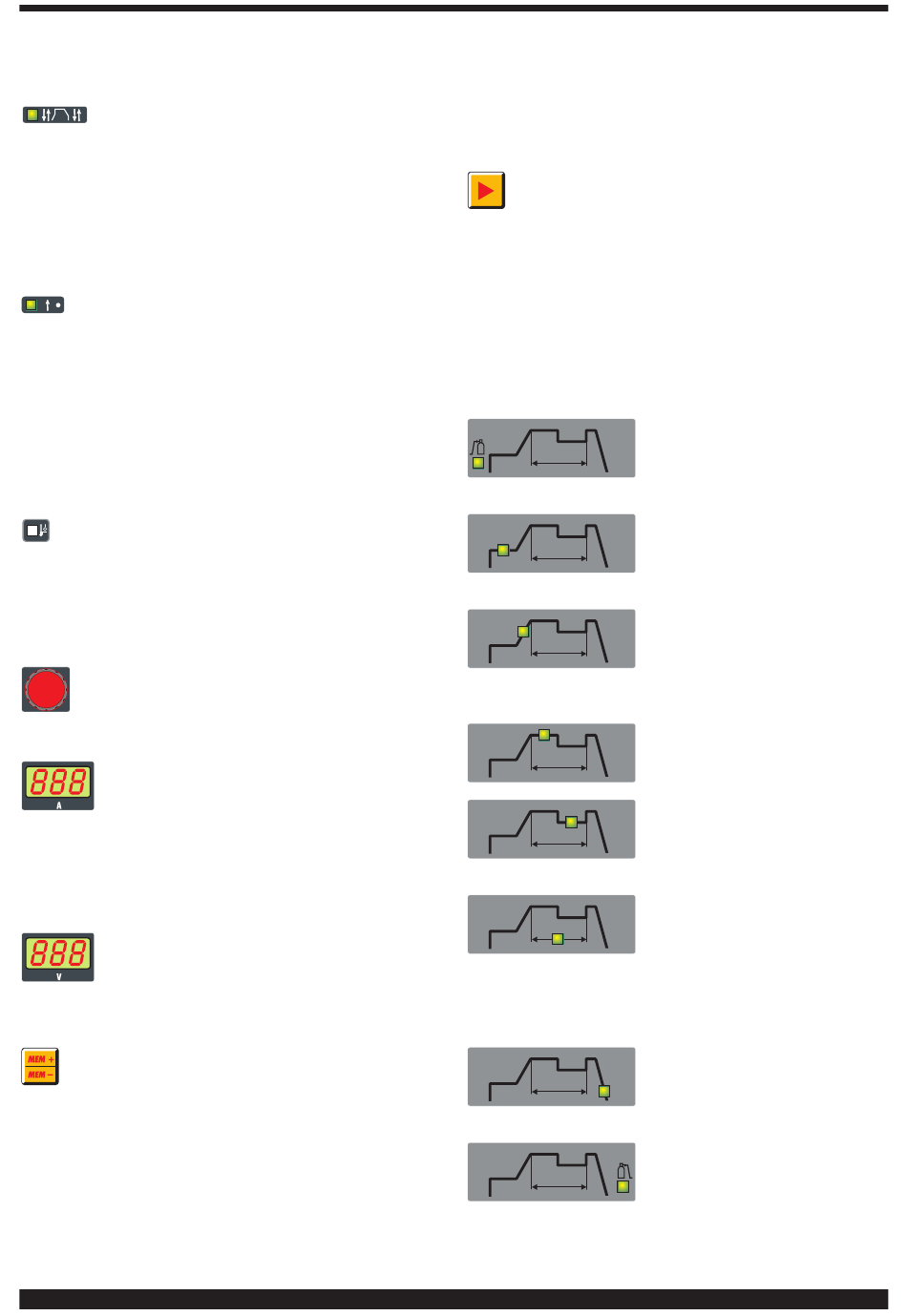

La logique de fonctionnement est celle décrite précédemment
pour la soudure avec double niveau de courant (voyant G).
I - Voyant programme spécial
Pour allumer l'arc, appuyer sur le bouton de la torche et le gar-
der enfoncé; le courant commence à augmenter avec un
accroissement fixe. Lorsqu'on relâche le bouton, le courant
monte immédiatement jusqu'à la valeur de soudure (voyant
X). Pour terminer la soudure, appuyer sur le bouton de la
torche et le garder enfoncé; le courant commence à décroître.
Lorsqu'on relâche le bouton, le courant revient immédiate-
ment à zéro.
L - Voyant pointage (Manuel).
Après avoir choisi le courant de soudure (voyant X) et le temps
de pointage (voyant T) au moyen du sélecteur R, , en définir
les valeurs à l'aide du bouton O.
Ce mode de soudure ne peut être exécuté que lorsqu'on
sélectionne l'allumage par haute fréquence (voyant D allumé).
Dans ce mode de soudure l'opérateur appuie sur le bouton de
la torche, l'arc s'allume et, après le temps de pointage réglé,
l'arc s'éteint automatiquement. Pour exécuter le point suc-
cessif il faut relâcher le bouton de la torche et le presser de
nouveau.
M - VOYANT - PROTECTION THERMIQUE
S'allume lorsque l'opérateur dépasse le facteur de marche
ou d'intermittence pour cent admis pour la machine et en
même temps arrête le débit de courant.
N.B. Dans cette condition, le ventilateur continue à
refroidir le générateur.
O - Bouton
Normalement règle le courant de soudure.
De plus, lorsqu'on sélectionne une fonction au
moyen du sélecteur R, ce bouton en règle la grandeur.
P - Display
Affiche le courant de soudure et les définitions
sélectionnées à l'aide du bouton R et réglées au
moyen du bouton O. Dans les procédures d'arrêt (voir 2.3.2)
de la machine, affiche:
Trois points clignotants ou allumés continuellement
Les sigles E1 E2 E3 E4
Le sigle H20
N - Display
Normalement affiche la tension de l'arc vis-à-vis
du procédé de soudure en cours.
Dans la définition du fonctionnement du groupe de refroidis-
sement, en affiche l'état.
Q - SELECTEUR
Sélectionne et mémorise les programmes.
Le poste à souder a la possibilité de mémoriser neuf
programmes de soudure P01.....P09 et de les rappeler à l'ai-
de de ce bouton. Un programme de travail PL est également
disponible.
Sélection
En appuyant brièvement sur ce bouton, le display P affiche
le numéro du programme successif à celui en cours d'exé-
cution. Si celui-ci n'a pas encore été mémorisé, l'inscription
sera clignotante, si non sera fixe.
Mémorisation
Après avoir sélectionné le programme, en appuyant pendant
un temps supérieur à 3 secondes on mémorise les données.
Pour la confirmation, le numéro du programme affiché sur le
display P arrêtera de clignoter.
R - SELECTEUR
En appuyant sur ce bouton, les voyants suivants s'al-
lument en succession:
Attention: seulement les voyants se référant au mode de
soudure choisi seront allumés; par exemple, en soudure TIG
continu le voyant T représentant la fréquence de pulsation
ne s'allumera pas.
Chaque voyant indique le paramètre pouvant être réglé à
l'aide du bouton O pendant le temps d'allumage du voyant
même. Après 5 secondes de la dernière variation, le voyant
concerné s'éteint, le courant de soudure principal est indi-
qué et le correspondant voyant X s'allume.
male. (0-10 sec.)
Lorsqu'on sélectionne le pointage (voyant L), l'allumage de
ce voyant indique que le display H affiche le temps de poin-
tage, réglable au moyen du bouton O de 0,1 à 3 secondes.
AO - Voyant Pré-gaz
Plage de réglage
secondes. Temps de sortie du gaz
avant le début de la soudure.
AP - Voyant courant de début
soudure. Courant de début soudu-
re. C'est un pourcentage du cou-
rant de soudure (voyant X).
S - Voyant Slope up.
C'est le temps pendant lequel le
courant atteint la valeur de courant
réglée en partant de la valeur mini-
X - Voyant courant de soudure
principal.
W - Voyant Deuxième niveau de
courant de soudure ou de base.
Ce courant est toujours un pour-
centage du courant principal.
T - Voyant Fréquence de pulsa-
tion (0,16-550 Hz).
Les temps de pic et de base sont
les mêmes.
U - Voyant Slope down.
C'est le temps pendant lequel le cou-
rant atteint la valeur minimale jusqu'à
ce que l'arc s'éteigne. (0-10 sec.)
V - Voyant Post-gaz.
Règle le temps de sortie du gaz à la
fin de la soudure. (0-30 sec.)
0,05-2,5
