NOTE
Cet équipement prend en charge le protocole
de communication MODBUS RTU.
Type de fil
2
Section du fil (mm
)
Longueur maximale
du fil (m)
Comme décrit ci-dessus, lors du câblage, le port A dans le
terminal de l'unité XT6 correspond au port A dans l'interface
utilisateur. Le port B correspond au port B. Le port X
correspond au port X. Le port Y correspond au port Y.
Le port E correspond au port E.
a) Procédure
• Retirez la partie arrière de l'interface utilisateur.
• Raccordez le câble aux bornes appropriées comme indiqué
sur l'image.
• Rattachez la partie arrière de l'interface utilisateur.

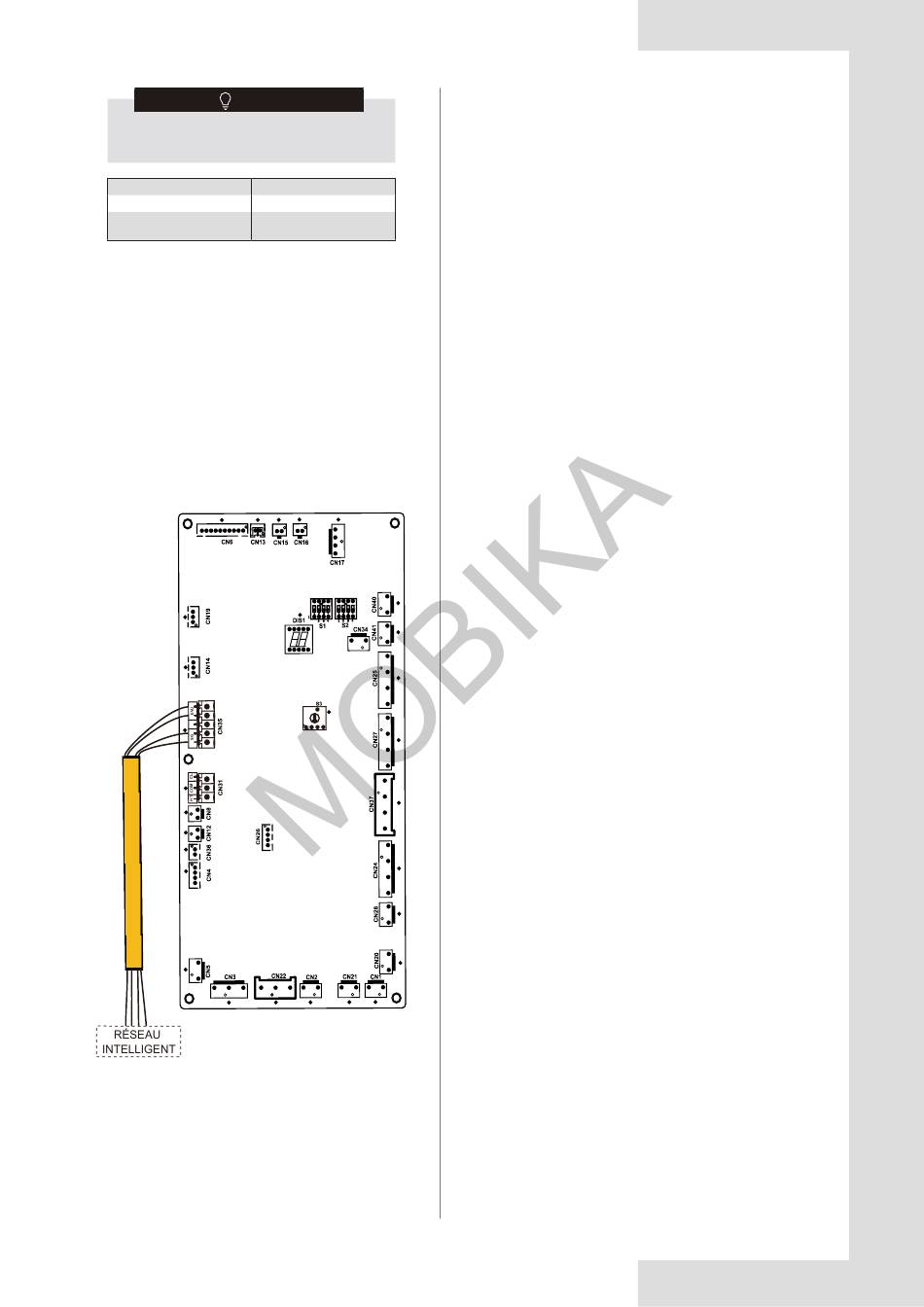

13) Réseau intelligent :
L'unité est équipée d'une fonction de réseau intelligent. Il existe
deux ports sur le circuit imprimé pour raccorder le signal SG et
le signal EVU comme suit :
Câble blindé à 5 fils
0,75~1,25
50
1. Lorsque le signal EVU est fermé, l'unité fonctionne comme
suit :
Le mode ECS s'active, la température de réglage est
automatiquement modifiée à 70 °C, et le surchauffeur
du réservoir fonctionne comme suit : T5<69, TBH activé ;
T5 ≥ 70, TBH désactivé. L'unité fonctionne en mode
Froid/Chaud selon la logique normale.
2. Lorsque le signal EVU est ouvert et le signal SG est fermé,
l'unité fonctionne normalement.
3. Lorsque le signal EVU est ouvert et le signal SG est ouvert,
le mode ECS est désactivé, et le surchauffeur du réservoir
est invalide, la fonction Désinfecter est invalide. Le temps
de fonctionnement maximum de la climatisation ou du
chauffage est « DURÉE SG », puis l'unité s'éteint.
46
