7.4 Application 4
• Le circuit d'eau est associé à l'AHS (source de chauffage supplémentaire). Référez-vous à 9.6.7 « AUTRE SOURCE CHAUD »
pour configurer l'AHS.
• Si l'AHS n'est utilisé que pour le chauffage des locaux, l'AHS doit faire partie intégrante des conduites et du câblage in situ,
conformément à l'illustration de l'application a.
• Si l'AHS est utilisé pour le chauffage des locaux et l'eau chaude sanitaire, l'AHS doit faire partie intégrante des conduites
et du câblage in situ, conformément à l'illustration de l'application b.

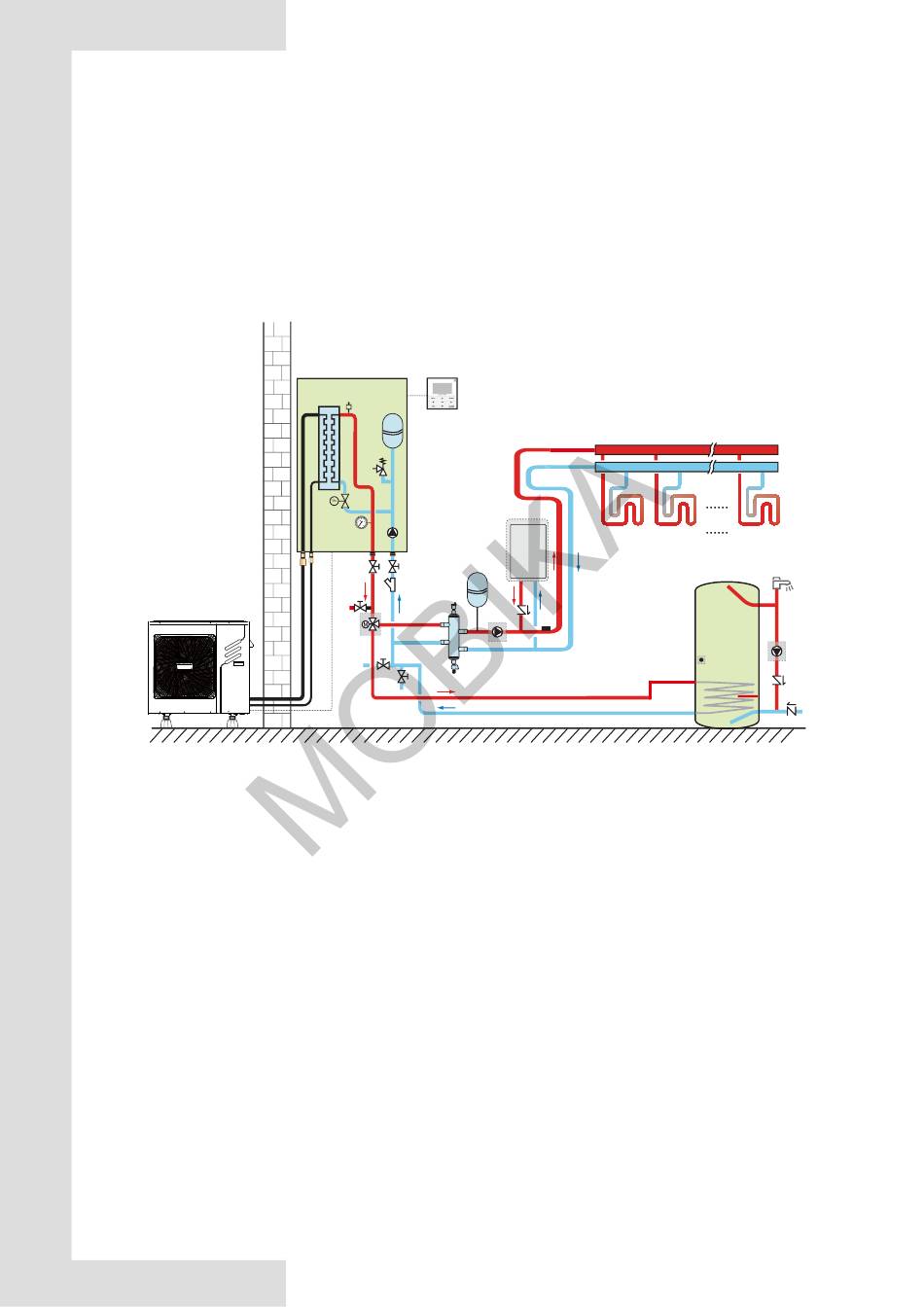

7.4.1 Application a
L'AHS n'est utilisé que pour le chauffage des locaux. Il convient de régler le commutateur DIP s1 du tableau de commande principal,
référez-vous à 9.2.1 « Réglage des fonctions ».
Extérieur
Modbus
2
3
2.4
2.2
2.5
2.6
2.11
2.3
2.1
2,1
2.10
2.8
2.7
17
17
13
15
19
5.1
4
5
18
5.2
19
19
Intérieur
AHS
FHL1
FHL2
16
6
12
23
FHLn
14
21
10
11
16
14.1
16
20
14.2
