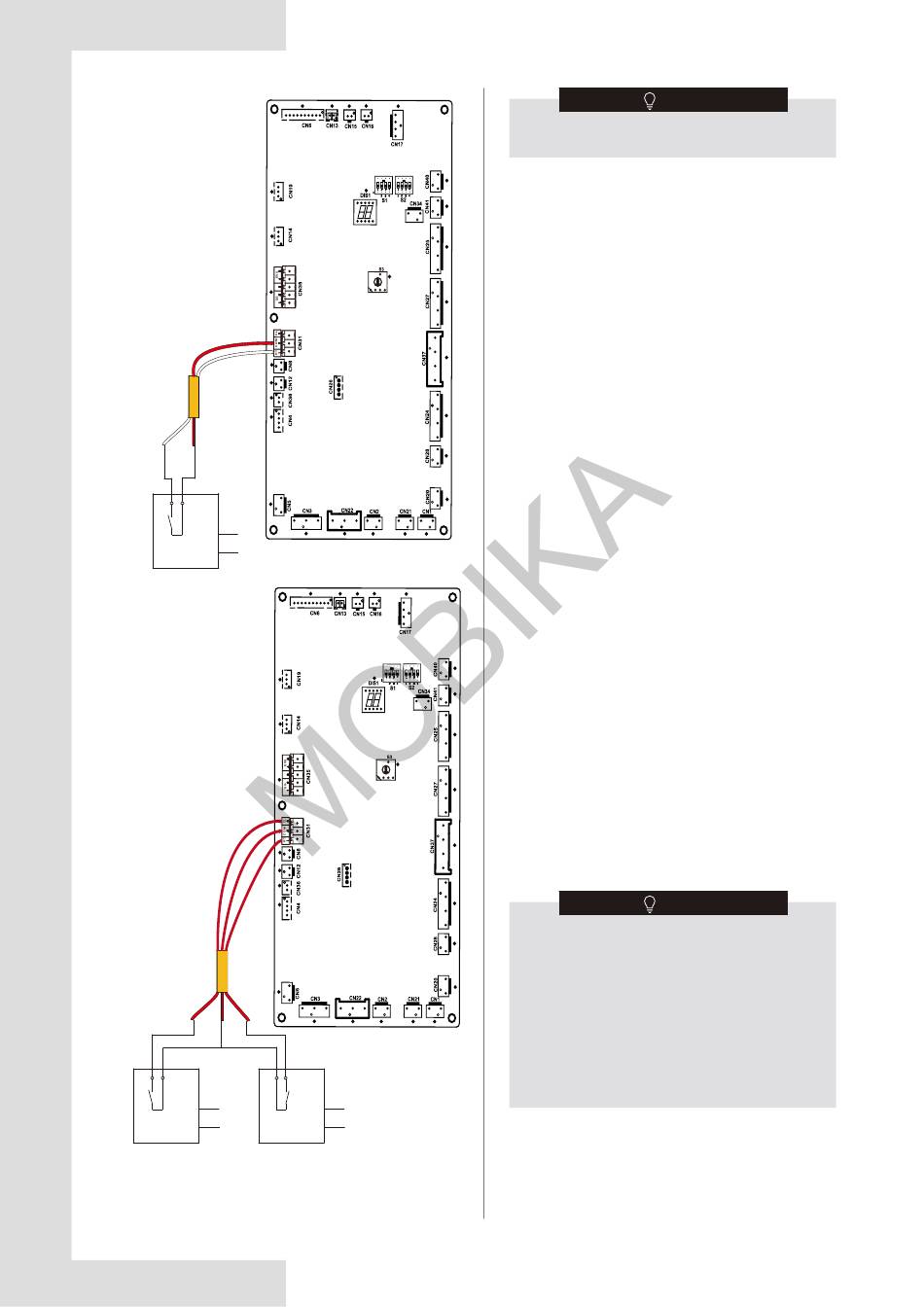

Il existe trois méthodes pour raccorder le câble du thermostat
(comme décrit dans l'image ci-dessus) en fonction de
l'application.
• Méthode A
Le thermostat d'ambiance peut contrôler le chauffage et la
climatisation individuellement, comme le contrôleur pour les
ventilo-convecteurs à 4 conduites. Lorsque l'unité intérieure
est raccordée au régulateur de température externe,
l'interface utilisateur POUR RÉPARATEUR règle le paramètre
THERMOSTAT D'AMBIANCE sur RÉGLAGES MODE :
A.1 Lorsque la tension détectée par l'unité est de 230 VCA
entre C et N, l'unité fonctionne en mode Froid.
A.2 Lorsque la tension détectée par l'unité est de 230 VCA
entre H et N, l'unité fonctionne en mode Chaud.
A.3 Lorsque la tension détectée par l'unité est de 0 VCA
des deux côtés (C-N, H-N), l'unité cesse de fonctionner
pour le chauffage ou la climatisation des locaux.
A.4 Lorsque la tension détectée par l'unité est de 230 VCA
des deux côtés (C-N, H-N), l'unité fonctionne en mode Froid.
• Méthode B
Le thermostat d'ambiance fournit le signal de commutation
à l'unité. L'interface utilisateur POUR RÉPARATEUR règle le
paramètre THERMOSTAT D'AMBIANCE sur ZONE SIMPLE :
B.1 Lorsque la tension détectée par l'unité est de 230 VCA
entre H et N, l'unité s'allume.
B.2 Lorsque la tension détectée par l'unité est de 0 VCA entre
H et N, l'unité s'éteint.
• Méthode C
L'unité intérieure est raccordée à deux thermostats d'ambiance,
l'interface utilisateur POUR RÉPARATEUR règle le paramètre
THERMOSTAT D'AMBIANCE sur DOUBLE ZONE :
C.1 Lorsque la tension détectée de l'unité est de 230 VCA entre
H et N, le côté MAIN s'allume. Lorsque la tension détectée par
l'unité est de 0 VCA entre H et N, le côté MAIN s'éteint.
C.2 Lorsque la tension détectée par l'unité est de 230 VCA
entre C et N, le côté PIÈCE s'allume en fonction de la courbe
de la température atmosphérique. Lorsque la tension détectée
par l'unité est de 0 VCA entre C et N, le côté PIÈCE s'éteint.
C.3 Lorsque H-N et C-N sont détectés à 0 VCA, l'unité s'éteint.
C.4 Lorsque H-N et C-N sont détectés à 230 VCA, le côté
PRINCIPAL et le côté PIÈCE s'allument tous les deux.
a) Procédure
PUIS.
• Raccordez le câble aux bornes appropriées comme indiqué
• Fixez le câble avec des serre-câbles aux attaches des serre-
43
NOTE
Il existe deux méthodes de raccordement
optionnelles qui dépendent du type de thermostat
d'ambiance.
NOTE
• Le câblage du thermostat doit correspondre aux
paramètres de l'interface utilisateur. Référez-
vous à 9.6.6 « Réglages in situ/Thermostat
d'ambiance ».
• L'alimentation électrique de la machine et
du thermostat d'ambiance doit être raccordée
à la même ligne neutre.
• Lorsque le paramètre THERMOSTAT
D'AMBIANCE n'est pas réglé sur NON, le capteur
de température intérieure Ta ne peut pas être
réglé sur valide, l'unité fonctionnant uniquement
en fonction de T1.
sur l'image.
câbles pour assurer la détente.
