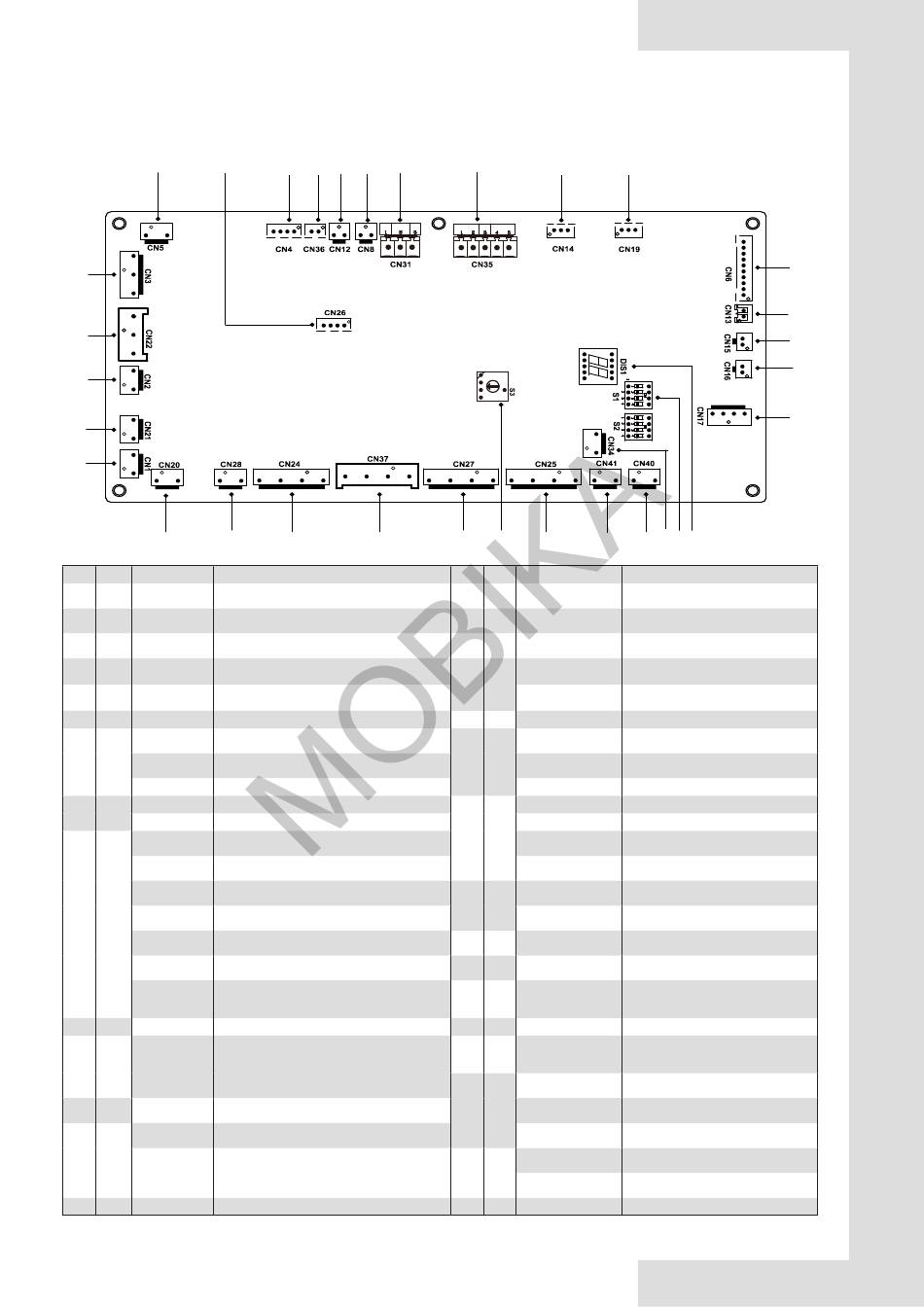

8.3.1 Tableau de commande principal de l'unité intérieure
1
2
32
31
30
29
28
27
26
Ordre Port
Code
SIGNAL
1
CN5
Port d'entrée de l'énergie solaire
SOLAIRE
2
CN26
DÉPANNAGE Port de programmation IC
3
CN4
TRANS OUT
Port de sortie pour transformateur
4
CN36 ALIMENTATION Port d'alimentation pour interface utilisateur
5
CN12
ON/OFF
Port de commutateur télécommandé
6
CN8
FS
Port de commutateur de débit
Port de commande du thermostat d'ambiance
HT
(mode Chaud)
Port de commande du thermostat d'ambiance
7
CN31
CL
(mode Froid)
COM
Port d'alimentation du thermostat d'ambiance
SG
Port de réseau intelligent (signal photovoltaïque)
8
CN35
EUV
Port de réseau intelligent (signal de réseau)
Port de communication entre l'interface utilisateur
9
CN14
XYE
et le circuit imprimé intérieur
Port de communication entre le circuit imprimé
10
CN19
PQE
intérieur et l'unité extérieure
Port des capteurs de température du liquide
T2
réfrigérant de l'unité intérieure (mode Chaud)
Port des capteurs de température du gaz
T2B
réfrigérant de l'unité intérieure (mode Chaud)
Port des capteurs de température de l'eau de
TW_in
11
CN6
sortie de l'échangeur à plaques
Port des capteurs de température de l'eau
TW_out
d'entrée de l'échangeur à plaques
Port des capteurs de température d'eau de sortie
T1
finale de l'unité intérieure
12
CN13
T5
Port de capteur de température d'eau de réservoir
Port de capteur de température de sortie de
13
CN15
T1B
zone 2
14
CN16
Ta
Port de capteur de température ambiante
15
CN17 FG GND PWM Port de pompe interne
16
S1, S2
/
Commutateur DIP
17
D1S1
/
Affichage numérique
3
4
5
6
7
HT COM CL
25
24
23
Unité de montage
Ordre Port
28
8
9
10
SG
EVU
22
21
20
Code
18
CN34
DÉGIVRAGE
Port de sortie pour dégivrage
Port de ruban chauffant électrique
19
CN40
/
antigel (commutateur de débit d'eau)
Port de ruban chauffant électrique
20
CN41
/
antigel (entrée/sortie d'eau)
FONCTIONNEMENT Port de sortie de fonctionnement
21
CN25
Port de sortie pour source de chauffage
AHS
supplémentaire
22
S3
/
Commutateur DIP rotatif
Port de ruban chauffant électrique
CHAUD
antigel (externe)
23
CN27
P_s
Port de pompe à énergie solaire
ALARME
Port de sortie de l'alarme à distance
P_o
Port de pompe de circulation extérieure
P_d
Port de pompe à conduite ECS
24
CN37
P_c
Port de pompe de mélange
SV2
Port de vanne à 2 voies
SV1
Port de SV1 (vanne à 3 voies)
25
CN24
SV3
Port de SV3 (vanne à 3 voies)
26
CN28
PUMP_i
Port de pompe interne
27
CN20
TRANS IN
Port d'entrée de transformateur
Port de rétroaction de commutateur
28
CN1
IBH1/2 FB
de température
(Court-circuité par défaut)
29
CN21
ALIMENTATION
Port d'alimentation
Port de rétroaction de commutateur
30
CN2
TBH FB
de température externe (court-circuité
par défaut)
Port de commande de réchauffeur
IBH1
de secours interne 1
Port de commande de réchauffeur
31
CN22
IBH2
de secours interne 2
Port de commande de surchauffeur
TBH
de réservoir
Port de commande du thermostat
CLIMATISATION
d'ambiance (mode Froid)
32
CN3
Port de commande du thermostat
CHAUD
d'ambiance (mode Chaud)
11
12
13
14
15
19 181716
Unité de montage
