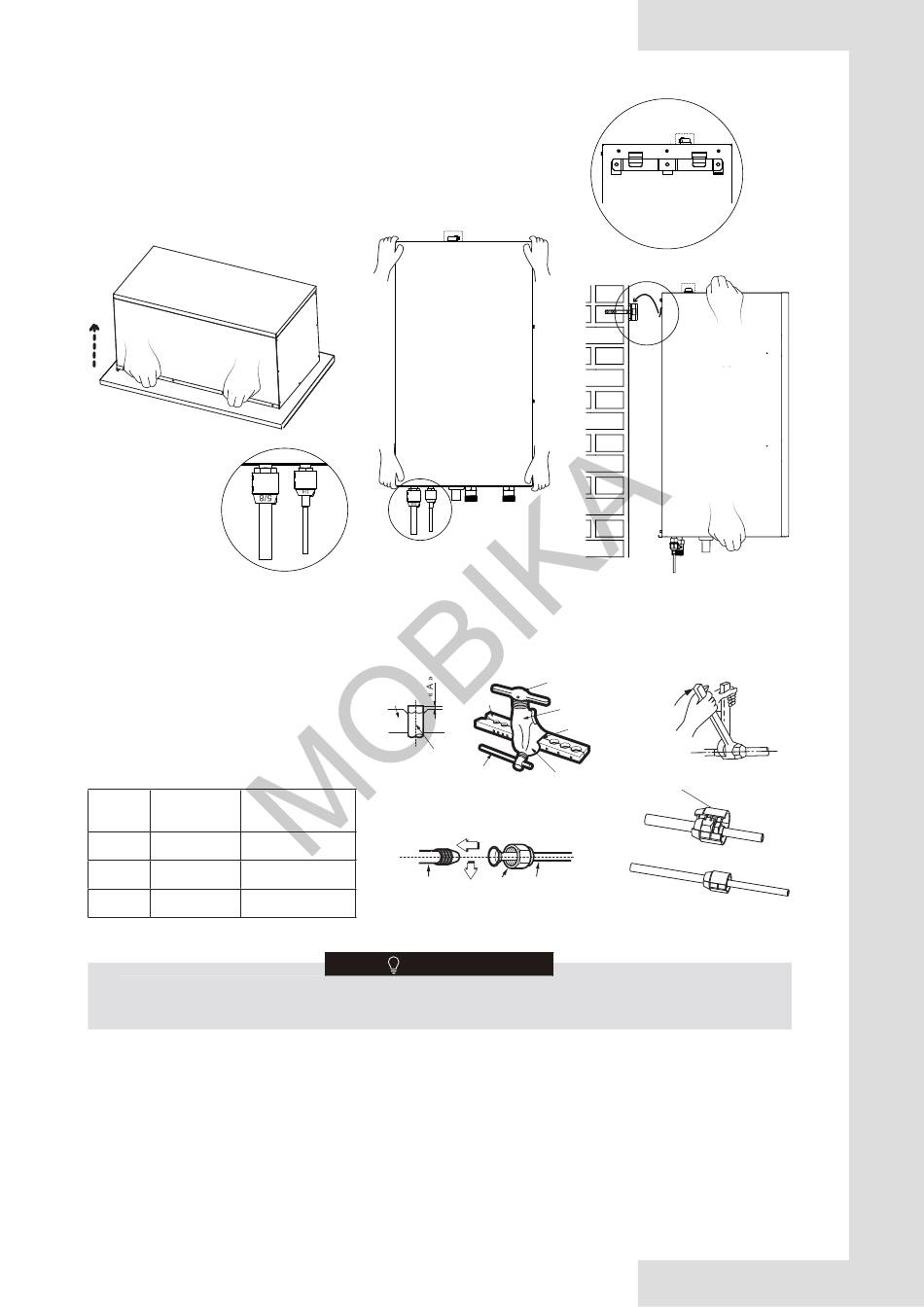

4.4 Montage de l'unité intérieure
• Fixez le support de montage mural au mur à l'aide des prises et des
vis appropriées.
• Assurez-vous que le support de montage mural est à l'horizontale.
• Attention au débordement du bac d'évacuation.
• Suspendez l'unité intérieure au support de montage mural.
deux personnes
4.5 Serrage des raccordements
• Alignez le centre des tuyaux.
• Serrez suffisamment le raccord conique
manuellement, puis serrez-le à l'aide d'une
clé et d'une clé dynamométrique.
• L'écrou de protection est une pièce à usage
unique et ne peut pas être réutilisé. En cas
de retrait, il convient de le remplacer par une
nouvelle pièce.
Couple de serrage
Diamètre
Couple de
supplémentaire
extérieur
serrage (N cm)
1500
Ø 6,35
(153 kgf cm)
2500
Ø 9,52
(255 kgf cm)
4500
Ø 16
(459 kgf cm)
• Un couple excessif risque d'entraîner la rupture de l'écrou de l'installation.
• Lors de l'utilisation de joints mandrinés à l'intérieur, la partie conique doit être refabriquée.
deux personnes
Fig. 4-5
Barre
Tuyau en cuivre
Poignée de serrage
(N cm)
1600
(163 kgf cm)
2600
(265 kgf cm)
Tuyau de l'unité
intérieure
4700
(479 kgf cm)
ATTENTION
Poignée
Barre
Poignée
Arcade
Flèche rouge
Raccord
Conduites
conique
12
deux personnes
Écrou de protection
