Vanne de vidange
Lorsque de l'eau est à l'arrêt dans le circuit, il est possible qu'elle gèle et que cela endommage le circuit.
8.5.1 Vérification du circuit d'eau
L'unité est équipée d'une entrée et d'une sortie d'eau afin de les raccorder à un circuit d'eau. Ce circuit doit être installé par un
technicien agréé et il doit être conforme aux lois et réglementations locales.
L'unité doit être utilisée uniquement dans un circuit d'eau fermé. Une utilisation dans un circuit d'eau ouvert risque de provoquer
une corrosion excessive des conduites d'eau.

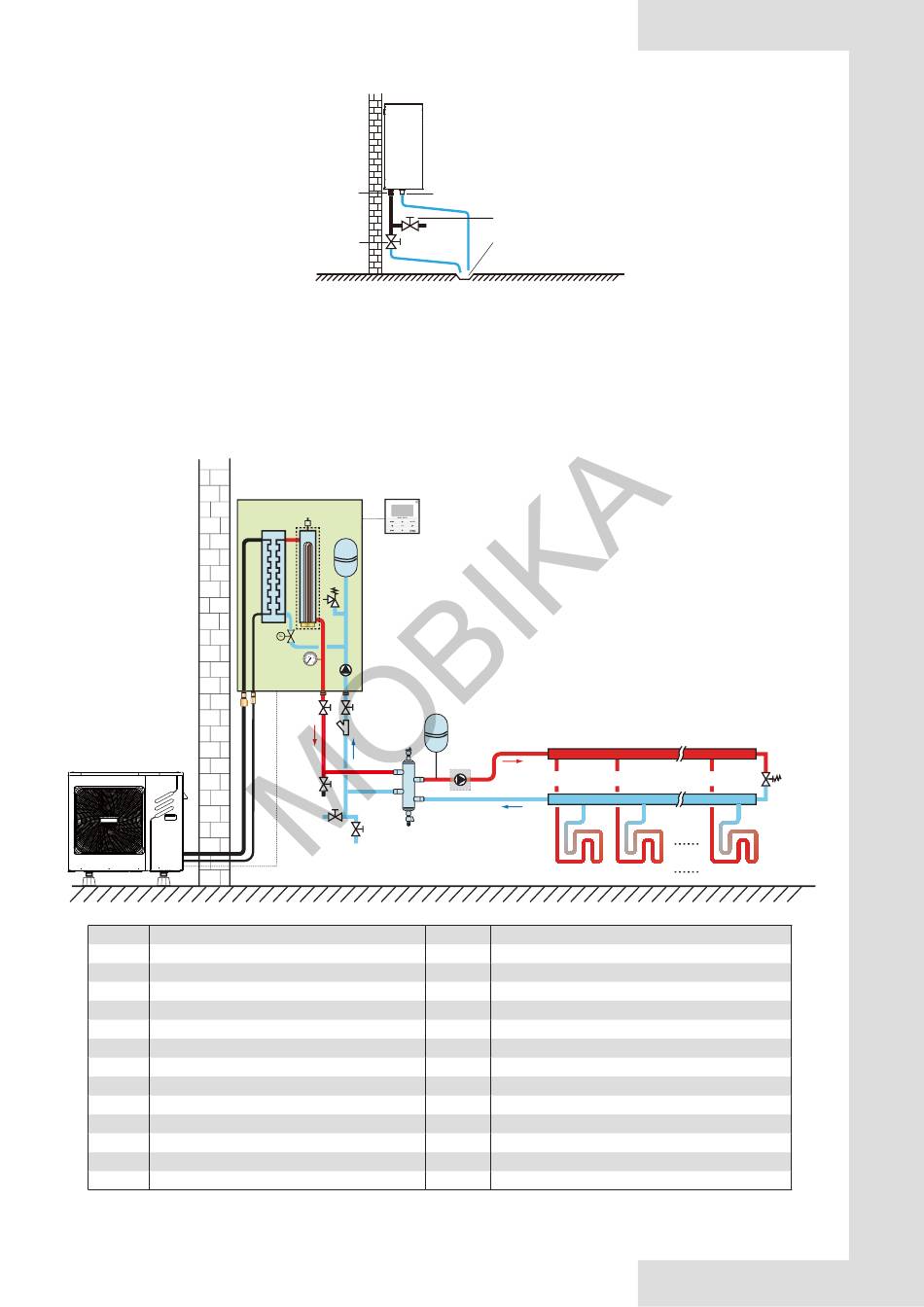

Exemple :
Extérieur
1
Modbus
Code
Unité de montage
1
Unité extérieure
2
Unité intérieure
2.1
PUMP_I (à l'intérieur de la pompe de circulation)
2.2
Échangeur à plaques
2.3
Manomètre
2.4
Vanne de purge automatique
2.5
Vase d'expansion
2.6
Soupape de sécurité
2.7
Entrée d'eau
2.8
Sortie d'eau
2.9
Réchauffeur de secours interne
2.10
Raccordements du réfrigérant
2.11
Commutateur de débit d'eau
Entrée d'eau
Sortie d'eau
Intérieur
2
3
2.4
2.2
2.5
2.9
2.6
2.11
2.3
2.1
2.1
2.10
2.8
2.7
13
17
17
15
5.1
19
5
18
5.2
19
FHL 1...n
Port de vidange
clapet de remplissage
Canal d'évacuation
6
FHL1
Code
Unité de montage
3
Interface utilisateur (accessoire)
5
Réservoir tampon (fourniture in situ)
5.1
Vanne de purge automatique
5.2
Vanne de vidange
6
P_o : Pompe de circulation extérieure (fourniture in situ)
13
Vase d'expansion (fourniture in situ)
15
Filtre (accessoire)
17
Robinet d'arrêt (fourniture in situ)
18
Clapet de remplissage (fourniture in situ)
19
Vanne de vidange (fourniture in situ)
23
Collecteur/distributeur (fourniture in situ)
24
Robinet de dérivation (fourniture in situ)
Boucle de chauffage par le sol (fourniture in situ)
30
23
24
FHL2
FHLn
