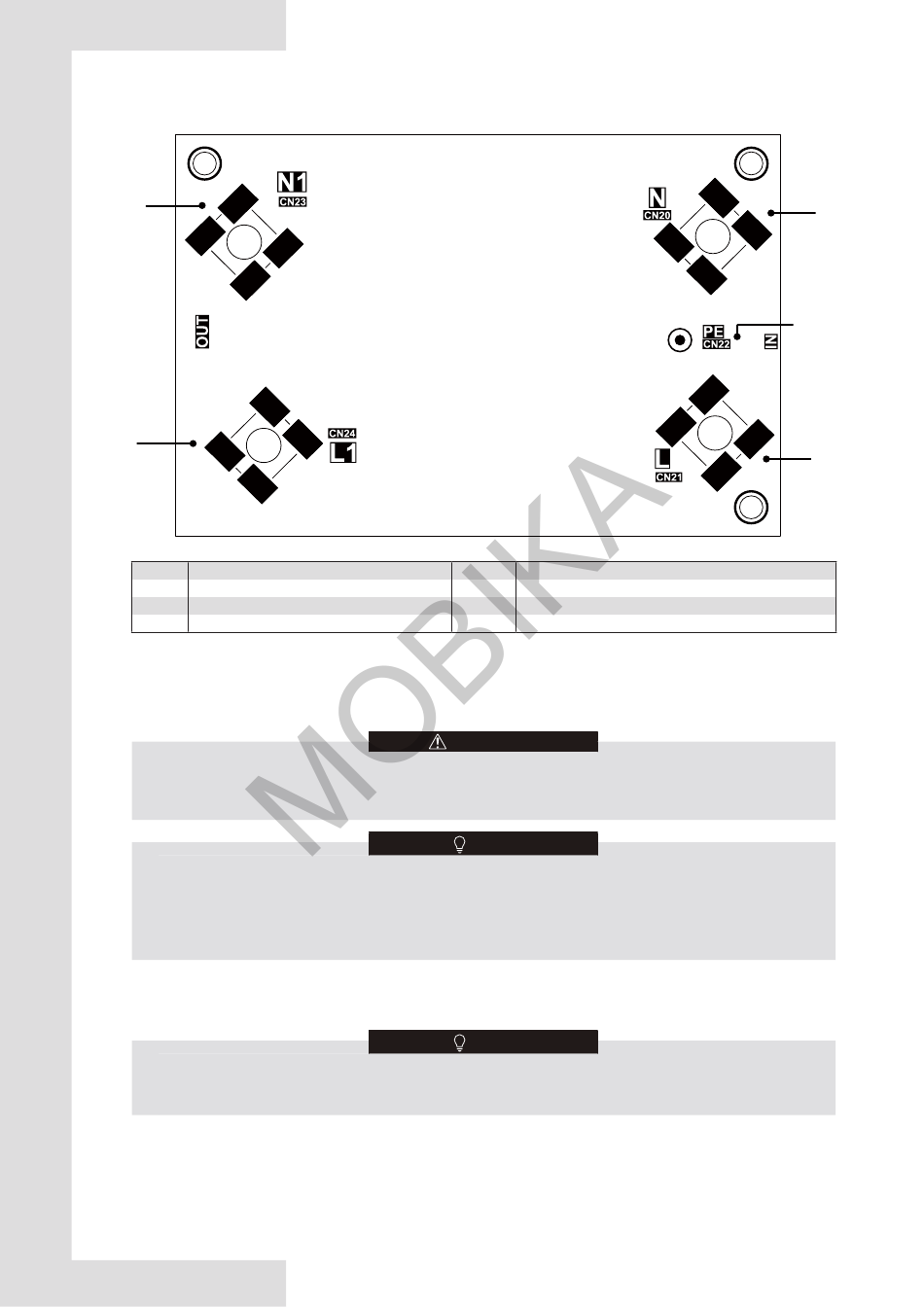

8.3.2 Tableau de protection contre la foudre
4
3
Code
Unité de montage
1
Alimentation L
2
Alimentation N
3
Alimentation de tableau de commande principal L
8.4 Conduites de réfrigérant
Pour obtenir toutes les consignes, instructions et spécifications qui concernent les conduites de réfrigérant entre les unités intérieure
et extérieure, référez-vous à « Manuel d'installation et d'utilisation (unité intérieure séparée M-thermal) ».
Lors du raccordement des conduites de réfrigérant, utilisez toujours deux clés pour serrer et desserrer les écrous !
Dans le cas contraire, cela peut entraîner des dommages et des fuites des raccordements.
• L'appareil contient des gaz à effet de serre fluorés. Nom chimique des gaz : R32
• Les gaz à effet de serre fluorés sont contenus dans un équipement étanche.
• L'appareillage électrique présente un taux de fuite testé inférieur à 0,1 % par an, comme indiqué dans les spécifications
techniques du fabricant.
8.5 Conduites d'eau
Toutes les longueurs et distances des conduites ont été prises en compte. Référez-vous au Tableau 3-1.
En l'absence de glycol dans le système, en cas de panne d'électricité ou de défaillance de la pompe, il convient de purger
l'ensemble du circuit d'eau si la température de l'eau est inférieure à 0 °C en hiver (comme indiqué à la figure ci-dessous).
Code
4
Alimentation de tableau de commande principal N
5
Masse
ATTENTION
NOTE
NOTE
29
5
Unité de montage
2
1
