Avant de poursuivre l'installation de l'unité, vérifiez ce qui suit :
• Pression maximale de l'eau ≤ 3 bar.
• Température maximale de l'eau ≤ 70 °C conformément au réglage du dispositif de sécurité.
• Utilisez toujours des matériaux compatibles avec l'eau du circuit et les matériaux employés dans l'unité.
• Assurez-vous que les composants installés dans les conduites du site peuvent résister à la pression et à la température de l'eau.
• Des robinets de vidange doivent se trouver à tous les points bas du circuit afin de pouvoir en effectuer une vidange complète dans
le cadre de la maintenance.
• Des évents doivent se trouver à tous les points hauts du circuit. Ils doivent être situés à des endroits facilement accessibles pour les
services d'entretien. Une purge d'air automatique est prévue à l'intérieur de l'unité. Vérifiez que cette vanne de purge d'air n'est pas
trop serrée afin de permettre l'évacuation automatique de l'air présent dans le circuit d'eau.
8.5.2 Volume d'eau et taille des vases d'expansion
Les unités sont équipées d'un vase d'expansion de 5 l ayant une prépression par défaut de 1,5 bar. Pour assurer le bon fonctionnement
de l'unité, il peut s'avérer nécessaire de régler la prépression du vase d'expansion.
1) Vérifiez que le volume total d'eau dans l'installation, à l'exclusion du volume d'eau contenu dans l'unité, est de 40 l au maximum.
Référez-vous à 13 « Spécifications techniques » pour connaître le volume total d'eau contenu dans l'unité.
• Dans la plupart des cas, ce volume d'eau minimum est satisfaisant.
• Cependant, dans les processus critiques ou dans les pièces à forte charge thermique, un supplément d'eau peut s'avérer
nécessaire.
• Lorsque la circulation dans chaque boucle de chauffage des locaux est régulée par des vannes télécommandées, il est
important que ce volume d'eau minimum soit maintenu bien que toutes les vannes soient fermées.
2) Le volume du vase d'expansion doit correspondre au volume total du circuit d'eau.
3) Pour adapter la taille du vase d'expansion du circuit de chauffage et de climatisation.

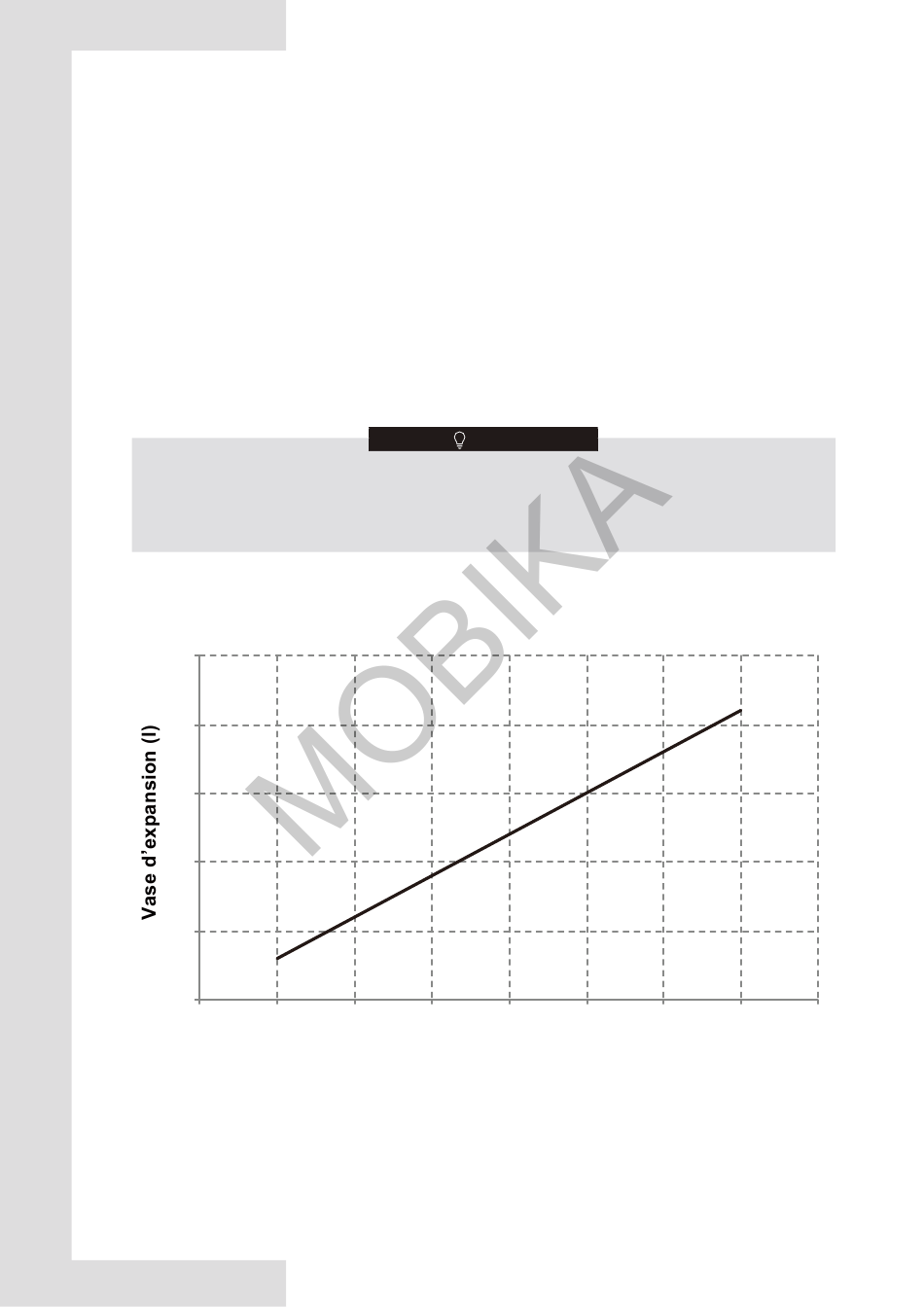

Le volume du vase d'expansion peut suivre l'illustration suivante :
25
20
15
10
5
0
0
50
NOTE
100
150
200
Volume d'eau du système (l)
31
250
300
350
400
